SHANTUI L36-C3 PARTS CATALOG 15

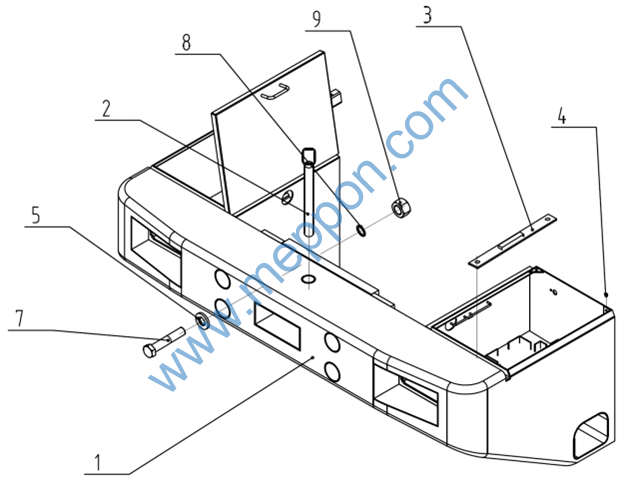

第 35 图 配重铁
FIG.35 Counterweight
1 |
1434-85-03000 |
配重(0.75T) |
Counterweight iron |
DG938H-10200 |
1 |
2 |
1434-85-02000 |
牵引销 |
Traction pin |
DG930A-10002 |
1 |
3 |
1455-85-05000 |
压板 |
Plate |
1 |
|
4 |
1455-85-00003 |
胶垫 |
Rubber pad |
ZL50G2-10210 |
4 |
5 |
1434-85-00001 |
平垫 |
Washer |
DG930A-10009 |
4 |
7 |
GB5782-M30X200 |
螺栓 M30X200 |
Bolt |
4 |
|
8 |
GB93-30 |
弹簧垫圈 30 |
Spring washer |
4 |
|
9 |
GB6170-M30 |
螺母 M30 |
Nut |
4 |
第 36 图 工作装置
FIG.36 Equipment
1 |
1434-81G-01000 1434-81G-09000 |
动臂(加长臂) 动臂(长臂金刚) |
Swing arm(Extend arm) Movable arm(Long arm king) |
1 1 |
2 |
1434-81-00004 |
防尘圈 60 Scraper seal |
8 |
|
3 |
1434-81-00002 |
挡盖 |
Block cover |
2 |
4 |
1434-81-12000 |
关节轴承 Knuckle bearing |
3 |
|
5 |
1434-81G-00002 |
轴套 |
Axle sleeve |
2 |
6 |
1434-81-00011 |
调整垫 |
Adjusting shim |
4 |
7 |
1434-81G-03000 |
连接叉轴 Shaft assembly |
2 |
|
8 |
1434-81G-00003 |
垫圈 |
Washer |
2 |
9 |
GB5783-M12X25 |
螺栓 M12X25 Bolt |
2 |
|
10 |
1434-81-00013 |
轴套 |
Axle sleeve |
2 |
11 |
1434-81-00014 |
调整垫 |
Adjusting shim |
8 |
12 |
1434-81-00015 |
调整垫 |
Adjusting shim |
1 |
13 |
1434-81-00016 |
调整垫 |
Adjusting shim |
4 |
14 |
1434-81-00017 |
限位块 |
Limited block |
1 |
15 |
GB93-12 |
弹垫 12 |
Washer |
2 |
16 |
GB5783-M12X40 |
螺栓 M12X40 Bolt |
2 |
|
17 |
GB5783-M16X35 |
螺栓 M16X35 Bolt |
6 |
|
18 |
GB96-16 |
大平垫 16 |
Washer |
6 |
19 |
1434-81-14000 |
摇臂轴 |
Shaft assembly |
2 |
20 |
1434-81-00006 |
调整垫 |
Adjusting shim |
14 |
21 |
1434-81G-02000 1434-81G-10000 |
摇臂(加长臂) 摇臂(长臂金刚) |
Rocker arm(Extend arm) Rocker arm(Long arm king) |
1 1 |
22 |
1434-81-15000 |
摇臂中轴 Shaft assembly |
1 |
|
23 |
1434-81-00008 |
调整垫 |
Adjusting shim |
4 |
24 |
1434-81-00007 |
摇臂中轴套 Shaft sleeve |
1 |
|
25 |
07020-01021 |
油杯 M10X1 Oil cup |
8 |
|
26 |
1434-81-02000 1434-81-20000 |
连杆(加长臂) 连杆(长臂金刚) |
Connecting rod(Extend arm) Connecting rod(Long arm king) |
1 1 |
27 |
1434-81-00012 |
轴套 |
Axle sleeve |
1 |
28 |
1434-81-00005 |
挡盖 |
Block cover |
4 |
29 |
1434-81G-00001 |
护板 |
Protection plate |
1 |
30 |
GB93-10 |
弹簧垫圈 10 Washer |
4 |
|
31 |
GB5783-M10X20 |
螺栓 M10X20 Bolt |
4 |

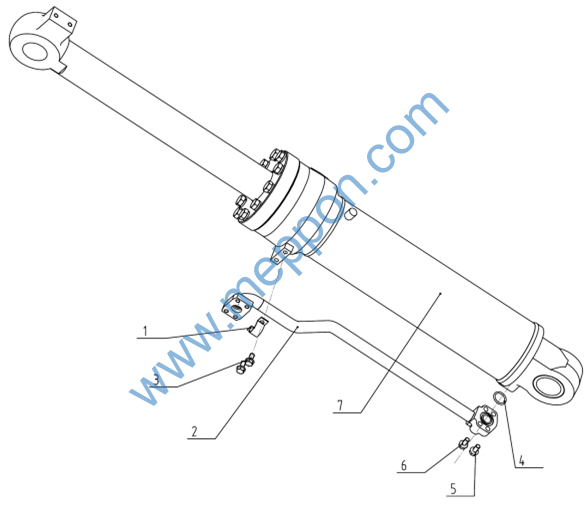

第37图 翻斗缸钢管
FIG.37 Tipping Cylinder Tube
1 |
1434-81G-14001 |
油管夹 |
Tube clip |
|
2 |
1434-81G-14200 |
钢管总成 |
Steel tube |
1 |
3 |
GB16674.1-M10X16 |
螺栓M10X16 Bolt |
2 |
|
4 |
07008-13250 |
O型圈5X3.55 O-ring |
1 |
|
5 |
GB16674.1-M10X55 |
螺栓M10X55 Bolt |
2 |
|
6 |
GB16674.1-M10X55 |
螺栓M10X55 Bolt |
2 |
|
7 |
1434-81G-14100 |
翻斗缸 |
Tipping cylinder |
1 |
