SHANTUI L36-C3 PARTS CATALOG 16

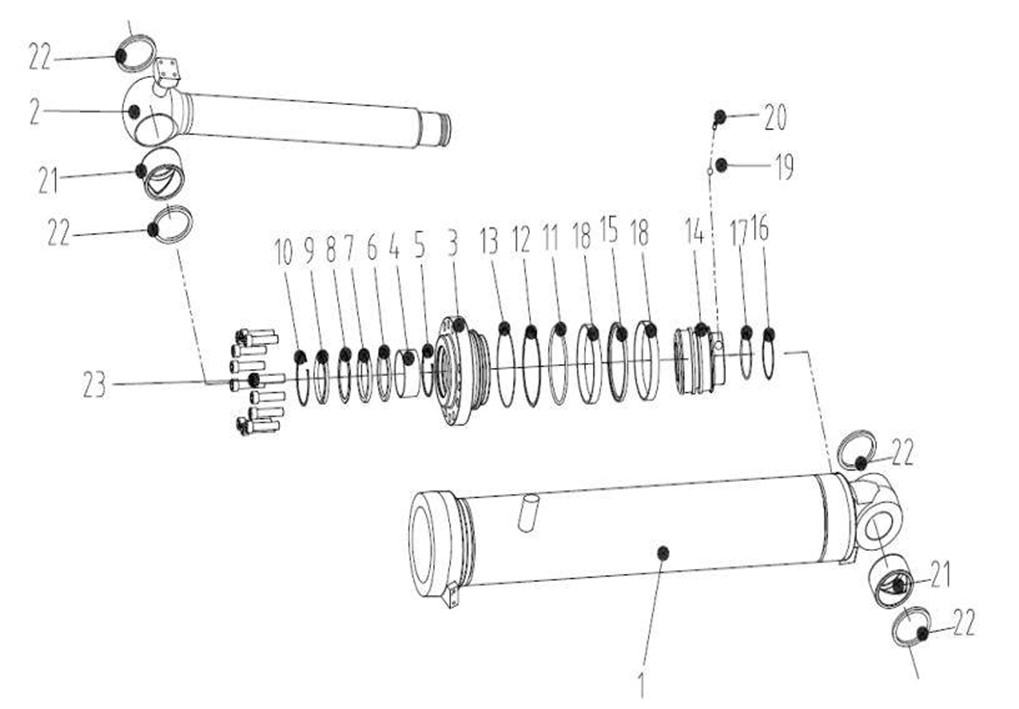

第 38 图 翻斗油缸(120101)
FIG.38 Tipping Cylinder
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
1 |
|
0 |
1434-81G-14100 |
翻斗油缸 Tipping cylinder |
||
1 |
24A147230 |
缸筒总成 Cylinder body |
1 |
|
2 |
24A119240 |
活塞杆总成 |
Piston |
1 |
3 |
24C101050 |
缸盖 |
End cover |
1 |
4 |
24S280401 |
标尺座 |
Scale base |
1 |
5 |
24C090200 |
钢丝挡圈–孔用 Circlip |
1 |
|
6 |
24H008004 |
密封件–缓冲 Sealing element |
||
7 |
24F208003 |
密封件–活塞杆 Sealing element |
||
8 |
24E00800C |
挡圈-U形圈 U-ring |
||
9 |
24D208002 |
密封件– 防尘 Dustband |
||
10 |
24C090220 |
钢丝挡圈–孔用 Circlip |
1 |
|
11 |
24K01300A |
O形圈 |
O-ring |
1 |
12 |
24M01400C |
挡圈-O形圈 Retaining ring |
1 |
|
13 |
24K314001 |
O形圈 |
O-ring |
1 |
14 |
24A181600 |
活塞 |
Piston |
1 |
15 |
24P314003 |
密封件–活塞 Sealing element |
1 |
|
16 |
24K10800A |
O形圈 |
O-ring |
1 |
17 |
24M10850C |
挡圈-O形圈 Retaining ring |
1 |
|
18 |
24G214041 |
支承环 |
Support ring |
1 |
19 |
402200003 |
钢球 |
Steel ball |
1 |
20 |
401700157 |
螺钉– 内六角凹端紧定 Screw |
1 |
|
21 |
24C116300 |
轴套 |
Axle sleeve |
1 |
22 |
24R306040 |
销边防尘 |
Dustband |
1 |
23 |
401700165 |
螺钉– 内六角圆柱头 Bolt |
16 |
第39图 举升缸钢管
FIG.39 Lifting Cylinder Tube
1 |
1434-81G-16100 |
右举升缸小腔接头(加长臂) Joint of small cavity(R)(Extended arm) 右举升缸小腔接头(长臂金刚) Joint of small cavity(R)(Long Arm King Kong) |
||
2 |
1434-81G-15200 |
左举升缸小腔接头(加长臂) Joint of small cavity(L)(Extended arm) 左举升缸小腔接头(长臂金刚) Joint of small cavity(L)(Long Arm King Kong) |
1
1 |
|
3 |
1434-81G-16200 |
右举升缸大腔接头(加长臂) Joint of large cavity(R)(Extended arm) 右举升缸大腔接头(长臂金刚) Joint of large cavity(R)(Long Arm King Kong) |
1
1 |
|
4 |
1434-81G-15300 |
左举升缸大腔接头(加长臂) Joint of large cavity(L)(Extended arm) 左举升缸大腔接头(长臂金刚) Joint of large cavity(L)(Long Arm King Kong) |
1
1 |
|
5 |
1434-81-14001 |
管卡(加长臂) 管卡(长臂金刚) |
Tube clip(Extended arm) Tube clip(Long Arm King Kong) |
4 4 |
6 |
1434-81G-15100 1434-81G-17100 |
举升油缸(加长臂) Lifting cylinder(Extended arm) 举升油缸(长臂金刚) Lifting cylinder(Long Arm King) |
2 2 |
|
7 |
GB16674.1-M10X16 |
螺栓 M10X16 Bolt |
8 |
|
8 |
07008-13250 |
O 型圈 25X3.55 O-ring |
4 |
|
9 |
GB16674.1-M10X55 |
螺栓 M10X55 Bolt |
8 |
|
10 |
GB16674.1-M10X55 |
螺栓 M10X55 Bolt |
8 |
第40图 举升油缸 (120101)
FIG.40 Lifting Cylinder
0 |
1434-81G-15100 1434-81G-17100 |
举升油缸(加长臂) 举升油缸(长臂金刚) |
Lifting cylinder(Extended arm) Lifting cylinder(Long Arm King) |
1 0 |
1 |
24A147170 |
缸筒总成 Cylinder body |
1 |
|
2 |
24A119180 24A119470 |
活塞杆总成(加长臂) 活塞杆总成(长臂金刚) |
Piston rod(Extended arm) Piston rod(Long Arm King) |
1 1 |
3 |
24A172280 |
缸盖 |
End cover |
1 |
4 |
24S270301 |
衬套 |
Axle sleeve |
1 |
5 |
24C090170 |
钢丝挡圈–孔用 Circlip |
1 |
|
6 |
24H007004 |
密封件–缓冲 Sealing element |
1 |
|
7 |
24F207003 |
密封件–活塞杆 Sealing element |
1 |
|
8 |
24E00701C |
挡圈-U形圈 U-ring |
1 |
|
9 |
24D207002 |
密封件– 防尘 Dustband |
1 |
|
10 |
24C090200 |
钢丝挡圈–孔用 Circlip |
1 |
|
11 |
24K01150A |
O形圈 |
O-ring |
1 |
12 |
24M01250C |
挡圈-O形圈 Retaining ring |
1 |
|
13 |
24K312501 |
O形圈 |
O-ring |
1 |
14 |
24A181590 |
活塞 |
Piston |
1 |
15 |
24P312503 |
密封件–活塞 Sealing element |
1 |
|
16 |
24K10700A |
O形圈 |
O-ring |
1 |
17 |
24M10750C |
挡圈-O形圈 Retaining ring |
1 |
|
18 |
24G212501 |
支承环 |
Support ring |
2 |
19 |
402200001 |
钢球 |
Steel ball |
1 |
20 |
401700153 |
螺钉– 内六角凹端紧定 Screw |
1 |
|
21 |
402100013 |
关节轴承 Joint bearing |
1 |
|
22 |
401100010 |
弹性挡圈–孔用-A型 Circlip |
1 |
|
23 |
401700165 |
螺钉– 内六角圆柱头 Bolt |
12 |
|
24 |
24C003010 |
固定座 |
Fixed seat |
1 |
