SHANTUI L36-C3 PARTS CATALOG 17

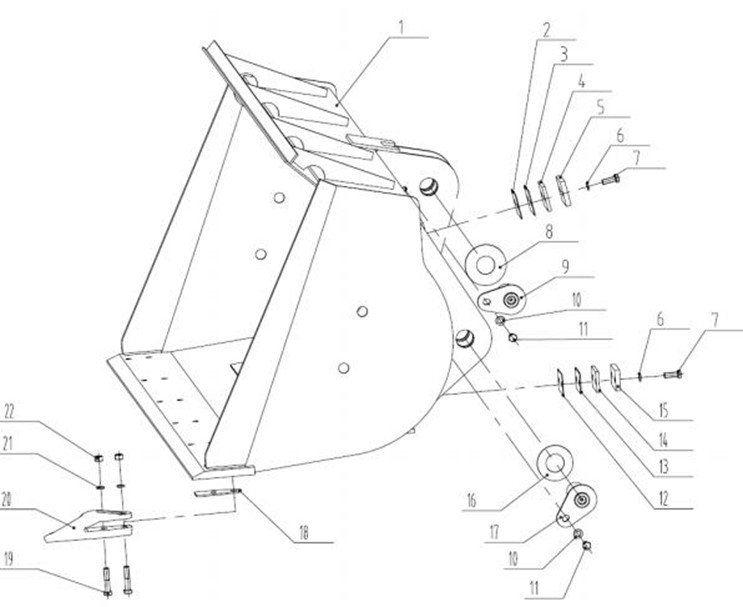

第 41 图 铲斗总成
FIG.41 Bucket Assembly
1 |
1434-82G-01000 |
铲斗 |
Bucket |
1 |
2 |
1434-82-00004 |
收斗限位调整垫 Pad |
6 |
|
3 |
1434-82-00005 |
收斗限位调整垫 Pad |
6 |
|
4 |
1434-82-00006 |
收斗限位调整垫 Pad |
4 |
|
5 |
1434-82-00007 |
收斗限位压板 |
Board |
2 |
6 |
GB93-16 |
垫圈 16 |
Washer |
8 |
7 |
GB5783-M16X45 |
螺栓 M16X45 |
Bolt |
8 |
8 |
1434-81-00003 |
调整垫 |
Pad |
4 |
9 |
1434-81-11000 |
铲斗上轴 |
Shaft assembly |
1 |
10 |
GB96-16 |
大平垫 16 |
Washer |
3 |
11 |
GB5783-M16X35 |
螺栓 M16X35 |
Bolt |
3 |
12 |
1434-82-00008 |
卸料调整限位垫 Pad |
6 |
|
13 |
1434-82-00009 |
卸料调整限位垫 Pad |
6 |
|
14 |
1434-82-00010 |
卸料限位调整垫 Pad |
4 |
|
15 |
1434-82-00011 |
卸料调整压板 |
Board |
2 |
16 |
1434-81-00006 |
调整垫 |
Pad |
8 |
17 |
1434-81-13000 |
铲斗下轴 |
Shaft assembly |
2 |
18 |
1434-82G-00002 |
垫片 |
Washer |
6 |
19 |
GB8-M16X80 |
方头螺栓 M16X80 Square head bolt |
12 |
|
20 |
1434-82G-00001 |
斗齿 |
Bucket tine |
6 |
21 |
GB93-16 |
垫圈 16 |
Washer |
12 |
22 |
GB6170-M16 |
薄螺母 M16 |
Thin nut |
12 |
第 42 图 地板架总成
FIG.42 Floor Board Assembly
1 |
1434-51G-01000 |
踏板组件 1 Pedal parts |
3 |
|
2 |
1455-51-00009 |
平垫 |
Gasket |
8 |
3 |
1455-51-10000 |
减震器 Shock absorber |
4 |
|
4 |
1434-51G-00004 |
左前挡板 Front baffle plate(L) |
1 |
|
5 |
1434-51G-00005 |
右前挡板 Front baffle plate(R) |
1 |
|
6 |
1434-51G-06000 |
台座 |
Pedestal |
1 |
7 |
1434-51G-05000 |
支撑架 Support frame |
1 |
|
8 |
1434-51G-04000 |
右后挡泥板 Splash guard(R) |
1 |
|
9 |
1434-51G-10000 |
右侧支撑板 Support plate(R) |
1 |
|
10 |
1434-51G-08000 |
右侧挡板 Baffle plate(R) |
1 |
|
11 |
1434-51G-07000 |
板 |
Plate |
1 |
12 |
1434-51-00014 |
盖板 |
Cover board |
1 |
13 |
1434-51G-00006 |
防滑地板 Floor gasket |
1 |
|
14 |
1434-51-00006 |
减震垫 |
Damper |
1 |
15 |
1434-51G-03000 |
左后挡泥板 Splash guard(L) |
1 |
|
16 |
1434-51G-09000 |
左侧支撑板 Support plate(L) |
1 |
|
17 |
1434-51G-00015 |
左挡板 Baffle plate(L) |
1 |
|
18 |
GB16674.1M12x25 |
螺栓 M12X25 Bolt |
11 |
|
19 |
GB889-M20 |
锁紧螺母 M20 Nut |
4 |
|
20 |
GB5782-M20X110 |
螺栓 M20X110 Bolt |
4 |
|
21 |
GB5783M8X16 |
六角头螺栓 M8X16 Bolt |
15 |
|
22 |
GB96-12 |
大平垫 12 Washer |
15 |
|
23 |
GB95-12 |
平垫 12 |
Washer |
5 |
24 |
GB6170M12 |
螺母 M12 |
Nut |
9 |
25 |
GB96-12 |
大平垫 12 Washer |
6 |
|
26 |
GB5783-M8X20 |
六角头螺栓 M8X20 Bolt |
8 |
|
27 |
GB938 |
弹垫 8 |
Spring washer |
8 |
28 |
GB16674.1M12X30 |
螺栓 M12X30 Bolt |
4 |
|
29 |
GB16674.1M12X35 |
螺栓 M12X35 Bolt |
4 |

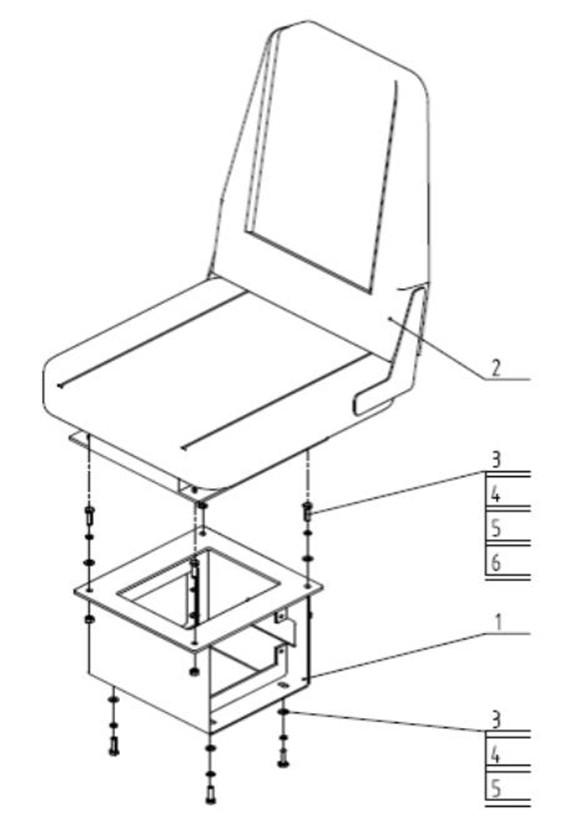

第 43 图 座椅总成
FIG.43 Seat Assembly
1 |
1452-53C-01000 |
支座 |
Seat bracket |
1 |
2 |
1452-53C-02000 |
座椅总成 |
Seat |
1 |
3 |
GB5783-M8X25 |
螺栓M8X25 Bolt |
8 |
|
4 |
GB96.1-8 |
平垫8 |
Washer |
8 |
5 |
GB93-8 |
弹垫8 Spring washer |
8 |
|
6 |
GB6170-M10 |
螺母M10 |
Nut |
4 |
