SHANTUI L36-C3 PARTS CATALOG 18

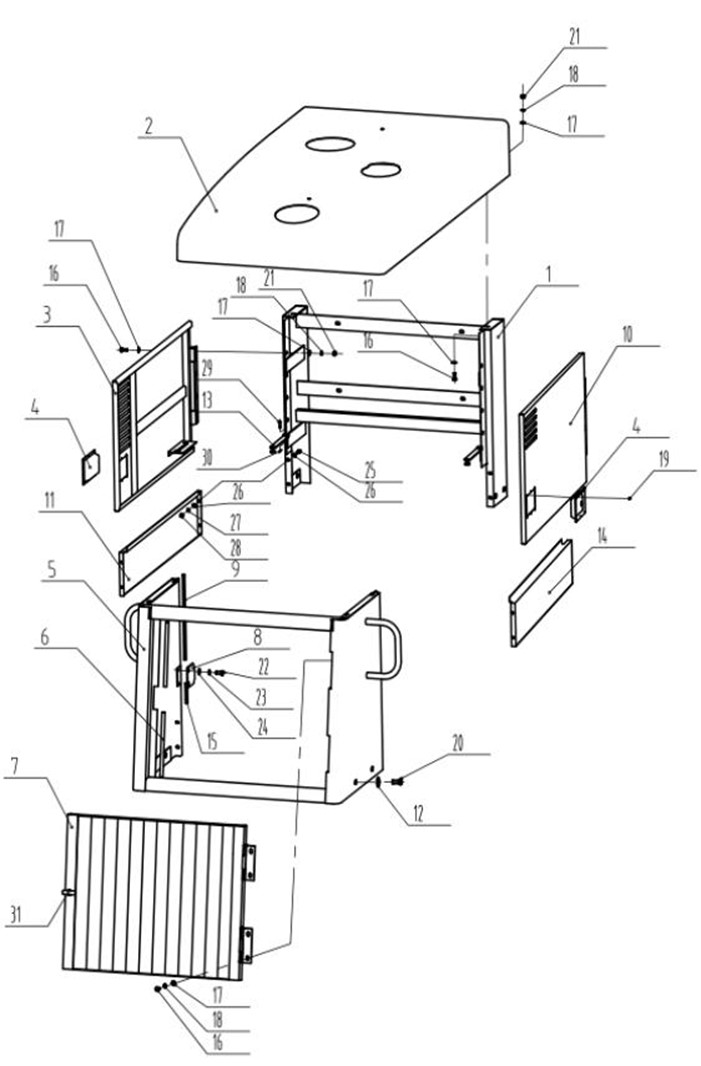

第 44 图 机罩总成
FIG.44 Engine Hood Assembly
1 |
1434-50G-01100 |
龙门架 |
Portal frame |
1 |
2 |
1434-50G-01200 |
上罩 |
Upper sheet |
1 |
3 |
1434-50G-01300 |
左侧门 |
Left door |
1 |
4 |
1434-50-08400 |
侧门门锁 Side door lock |
2 |
|
5 |
1434-50G-01400 |
后罩 |
Rear sheet |
1 |
6 |
1434-50G-00001 |
后门胶条 Rear door seal strip |
2 |
|
7 |
1434-50G-01500 |
后门总成 Rear door assembly |
1 |
|
8 |
1434-50G-01600 |
后罩锁板 Locking plate |
2 |
|
9 |
1434-50G-00002 |
侧门胶条 1 Side door seal strip |
2 |
|
10 |
1434-50G-01700 |
右侧门 |
Right door |
1 |
11 |
1455-50G-01003 |
左侧下罩 Left downside sheet |
1 |
|
12 |
1434-50-00014 |
垫片 |
Washer |
1 |
13 |
1434-50G-01800 |
侧门支撑杆 Side door support pole |
1 |
|
14 |
1434-50G-01004 |
右侧下罩 Right downside sheet |
1 |
|
15 |
1434-50G-00003 |
侧门胶条 2 Side door seal strip |
2 |
|
16 |
GB5783-M10×25 |
螺栓 M10×25 Bolt |
20 |
|
17 |
GB9510 |
垫圈 10 |
Washer |
39 |
18 |
GB9310 |
弹垫 10 |
Washer |
20 |
19 |
GB827-3×6 |
铆钉 |
Rivet |
12 |
20 |
GB5783-M16×35 |
螺栓 M16×35 Bolt |
8 |
|
21 |
GB6170-M10 |
螺母 M10 |
Nut |
16 |
22 |
GB5783-M12×25 |
螺栓 M12×25 Bolt |
4 |
|
23 |
GB9312 |
弹垫 12 |
Washer |
4 |
24 |
GB9512 |
垫圈 12 |
Washer |
4 |
25 |
GB5783-M8×20 |
螺栓 M8×20 Bolt |
8 |
|
26 |
GB958 |
垫圈 8 |
Washer |
8 |
27 |
GB938 |
弹垫 8 |
Washer |
8 |
28 |
GB6170-M8 |
螺母 M8 |
Nut |
8 |
29 |
GB882-M8×26 |
销轴 |
Hinge pin |
2 |
30 |
GB91-2.5×20 |
开口销 |
Cotter pin |
3 |
31 |
1434-50G-08000 |
后门门锁 Rear door lock |
1 |
第 45 图 SDC 驾驶室总成
FIG.45 Cab Assembly
0 |
1434-56G-01000 1434-56G-02000 |
驾驶室(空调用) 驾驶室(暖风用) |
Cab(For air conditioner) Cab(For warm brow) |
1 1 |
1 |
1434-56G-01001 |
后挡风玻璃 Rear windshield |
1 |
|
2 |
1434-56G-01002 |
玻璃镶条 |
Seal |
1 |
3 |
1434-56G-01004 |
左后侧玻璃 L/R side glass |
1 |
|
4 |
1434-56G-01005 |
玻璃镶条 |
Seal |
2 |
5 |
1434-56G-01006 |
右后侧玻璃 R/R side glass |
1 |
|
6 |
1434-56G-01007 |
右门玻璃 Right door glass |
1 |
|
7 |
1434-56G-01008 |
玻璃镶条 |
Seal |
1 |
8 |
1434-56G-01009 |
碰锁 |
Latch |
2 |
9 |
1434-56G-00001 |
空调蒸发器护罩 Hood |
1 |
|
10 |
1434-56G-00002 |
暖风机护罩 |
Hood |
1 |
11 |
1434-56G-01010 |
左前侧玻璃 L/F side glass |
1 |
|
12 |
1434-56G-01011 |
驾驶室骨架 |
1 |
|
13 |
1434-56G-01012 |
前挡风玻璃 Front windshield |
1 |
|
14 |
1434-56G-01013 |
玻璃镶条 |
Seal |
1 |
15 |
1434-56G-01014 |
右前侧玻璃 R/F side glass |
1 |
|
16 |
1434-56G-01100 |
内饰总成 Decoration assembly |
1 |
|
17 |
1434-56G-01015 |
后视镜总成 Back mirror |
2 |
|
18 |
1434-56G-01016 |
门锁 |
Door lock |
1 |
19 |
1434-56G-01017 |
内锁(左) Internal lock |
1 |
|
20 |
1434-56G-01018 |
外锁(右) Internal lock |
1 |
|
21 |
1434-56G-01019 |
左门玻璃 Left door glass |
1 |
|
22 |
1434-56G-01020 |
玻璃镶条 |
Seal |
1 |
23 |
1434-56G-01021 |
顶棚 |
Coping |
1 |
24 |
GB825-M20 |
吊环螺栓 |
Eyebolt |
4 |

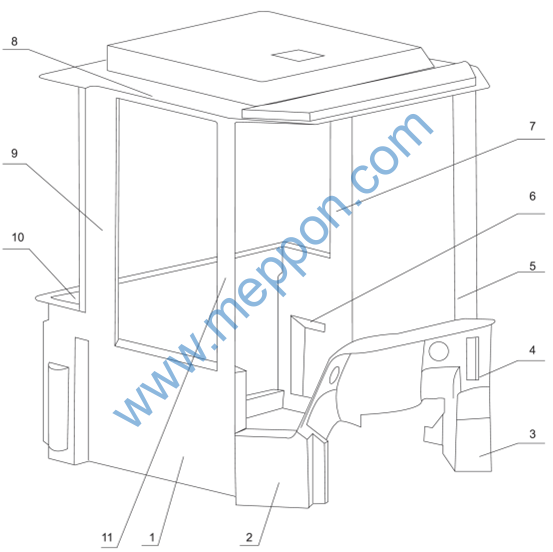

第 46 图 SDC 内饰件总成
FIG.46 Decoration Assembly
0 |
1434-56G-01100 |
内饰件总成 Decoration assembly |
1 |
|
1 |
1434-56G-01101 |
右内饰 |
Right decoration |
1 |
2 |
1434-56G-01102 |
右前内饰 R/F decoration |
1 |
|
3 |
1434-56G-01103 |
左前内饰 L/F decoration |
1 |
|
4 |
1434-56G-01104 |
前内饰 |
Front decoration |
1 |
5 |
1434-56G-01105 |
左前立柱内饰 L/F column decoration |
1 |
|
6 |
1434-56G-01106 |
左内饰 |
Left decoration |
1 |
7 |
1434-56G-01107 |
左后立柱内饰 L/R column decoration |
1 |
|
8 |
1434-56G-01108 |
顶内饰 |
Dome decoration |
1 |
9 |
1434-56G-01109 |
右后立柱内饰 R/R column decoration |
1 |
|
10 |
1434-56G-01110 |
后内饰 |
Rear decoration |
1 |
11 |
1434-56G-01111 |
右前立柱内饰 R/F column decoration |
1 |
