Z50H.4.4 中间轴总成 Center Shaft Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00010 |
1 |
螺栓 M10×30 ZnD Bolt |
12 |
9570001- |
||
2 |
B-G000930-00001 |
1 |
垫圈 10 |
Spring washer |
12 |
9570001- |
|
3 |
Z50B.4.4A-5 |
1 |
轴承盖 |
Bearing cover |
2 |
9570001- |
|
4 |
Z50B.4.4A-4A |
1 |
纸垫 |
Paper pad |
4 组 |
9570001- |
|
5 |
Z50B.4.4A-4B |
1 |
纸垫 |
Paper pad |
4 |
9570001- |
|
6 |
Z50B.4.4A-4C |
1 |
纸垫 |
Paper pad |
4 |
9570001- |
|
7 |
B-G00894A-00019 |
1 |
挡圈 55 |
Snap ring |
2 |
9570001- |
|
8 |
B-G002760-00032 |
1 |
滚动轴承 6311 |
Bearing |
2 |
9570001- |
|
9 |
Z50B.4.4A-3 |
1 |
轴套 |
Bushing |
1 |
9570001- |
|
10 |
Z50E.4.4-2 |
1 |
齿轮 |
Gear |
1 |
9570001- |
|
11 |
Z50B.4.4-4 |
1 |
齿轮 |
Gear |
1 |
9570001- |
|
12 |
Z50B.4.4A-2 |
1 |
中间轴 |
Center shaft |
1 |
9570001- |
|
13 |
Z50E.4.4-1 |
1 |
齿轮 |
Gear |
1 |
9570001- |
|
14 |
Z50B.4.4-7 |
1 |
垫套 |
Bushing |
1 |
9570001- |

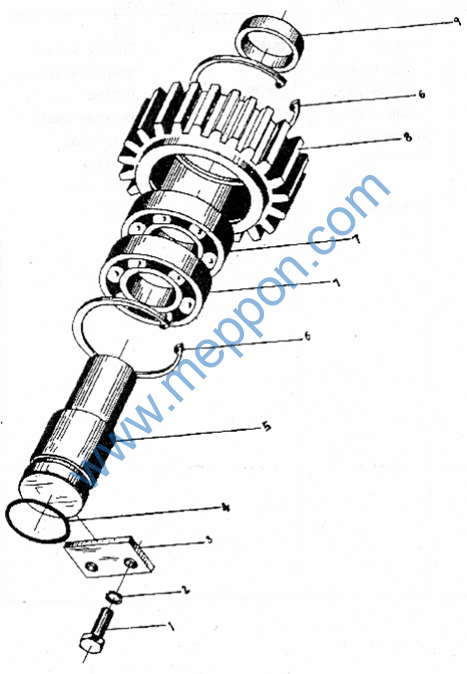

Z50H.4.5 倒档轴总成 Reverse Shaft Ass’y
Z50H.4.5 倒档轴总成 Reverse Shaft Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00139 |
1 |
螺栓 M8×20 ZnD |
Bolt |
2 |
9570001- |
|
2 |
B-G000930-00017 |
1 |
垫圈 8 |
Spring washer |
2 |
9570001- |
|
3 |
Z50B.4.5A-1 |
1 |
卡铁 |
Snap iron(plate) |
1 |
9570001- |
|
4 |
B-Q020710-00068 |
1 |
O 形圈 45×3.1 |
O-ring |
1 |
9570001- |
|
5 |
Z50B.4.5B-1 |
1 |
倒档轴 |
Reverse shaft |
1 |
9570001- |
|
6 |
B-G00893A-00013 |
1 |
挡圈 72 |
Snap ring |
2 |
9570001- |
|
7 |
B-G002760-00015 |
1 |
轴承 6207 |
Bearing |
2 |
9570001- |
|
8 |
Z50B.4.5A-3 |
1 |
倒档齿轮 |
Rear gear |
1 |
9570001- |
|
9 |
Z50B.4.5A-4 |
1 |
轴套 |
Bushing |
1 |
9570001- |

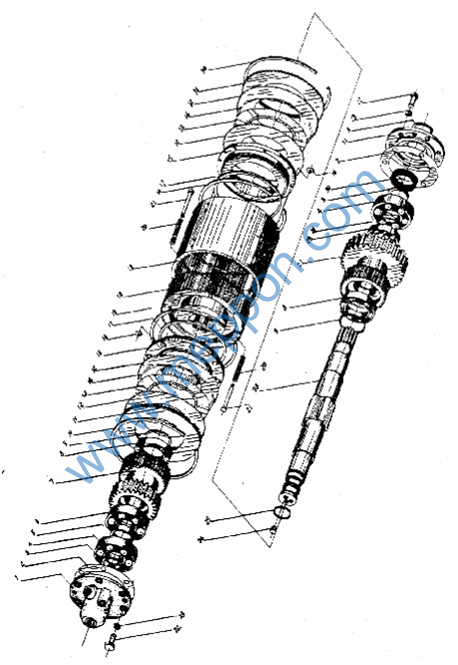

Z50H.4.6 前进倒退档总成 Forward And Reverse Clutch Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.4.6-1 |
1 |
轴承盖 |
Bearing cover |
1 |
9570001- |
|
2 |
Z50B.4.1-3A Z50B.4.1-3B Z50B.4.1-3C |
1 1 1 |
纸垫 纸垫 纸垫 |
Paper pad Paper pad Paper pad |
4 组 4 4 |
9570001- 9570001- 9570001- |
|
3 |
B-G00894A-00017 |
1 |
挡圈 50 |
Snap ring |
3 |
9570001- |
|
4 |
B-G002760-00030 |
1 |
滚动轴承 6310 |
Bearing |
2 |
9570001- |
|
5 |
Z50B.4.6-3 |
1 |
轴套 |
Bushing |
1 |
9570001- |
|
6 |
B-G002760-00007 |
1 |
滚动轴承 6010 |
Bearing |
1 |
9570001- |
|
7 |
Z50E.4A.1-1 |
1 |
倒档齿轮 |
Rear gear |
1 |
9570001- |
|
8 |
B-G002760-00009 |
1 |
滚动轴承 6012 |
Bearing |
2 |
9570001- |
|
9 |
Z50B.4.2-16 |
1 |
轴承垫 |
Bearing washer |
2 |
9570001- |
|
10 |
Z50B.4.2-11 |
1 |
卡环 |
Snap ring |
4 |
9570001- |
|
11 |
Z50B.4.2-22 |
1 |
压盖 |
Cover |
2 |
9570001- |
|
12 |
Z50B.4.2-7 |
1 |
主动摩擦片 |
Drive disc |
14 |
9570001- |
|
13 |
Z50B.4.2-8 |
1 |
从动摩擦片 |
Driven disc |
12 |
9570001- |
|
14 |
Z50B.4.2-15 |
1 |
波形弹簧 |
Wave spring |
24 |
9570001- |
|
15 |
Z50B.4.2-12 |
1 |
活塞 |
Piston |
2 |
9570001- |
|
16 |
Z50B.4.2-23 |
1 |
挡圈 |
Retainer |
8 |
9570001- |
|
17 |
Z50B.4.2-24 |
1 |
矩形密封圈 |
Seal ring |
2 |
9570001- |
|
18 |
Z50B.4.6-5 |
1 |
缸体 |
Cylinder body |
1 |
9570001- |
|
19 |
Z50B.4.6-9 |
1 |
齿圈 |
Gear ring |
1 |
9570001- |
|
20 |
Z50B.4.2-10 |
1 |
活塞回位弹簧 Retraction spring |
8 |
9570001- |
||
21 |
Z50B.4.2-9 |
1 |
活塞回位拉杆 Retraction drag rod |
8 |
9570001- |
||
22 |
B-G057830-00010 |
1 |
螺栓 M10×30 ZnD Bolt |
12 |
9570001- |
||
23 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
12 |
9570001- |
|
24 |
B-G000780-00006 |
1 |
螺钉M12×12 |
Screw |
2 |
9570001- |
|
25 |
Z30.4.1-19 |
1 |
油封环 |
Seal ring |
4 |
9570001- |
|
26 |
Z50B.4.6-8 |
1 |
前进倒退挡轴 Forward and reverse haft |
1 |
9570001- |
||
27 |
Z50E.4.5-1 |
1 |
前进挡齿轮 |
Foreard geai |
1 |
9570001- |
|
28 |
B-G002760-00008 |
1 |
滚动轴承 6011 |
Bearing |
1 |
9570001- |
|
29 |
Z50B.4.6-7 |
1 |
轴套 |
Bushing |
1 |
9570001- |
|
30 |
W-15-00114 |
1 |
AE 2857 E0(NOK) Oil seal |
1 |
9570001- |
||
31 |
Z50B.4.6-10 |
1 |
轴承盖 |
Bearing cover |
1 |
9570001- |

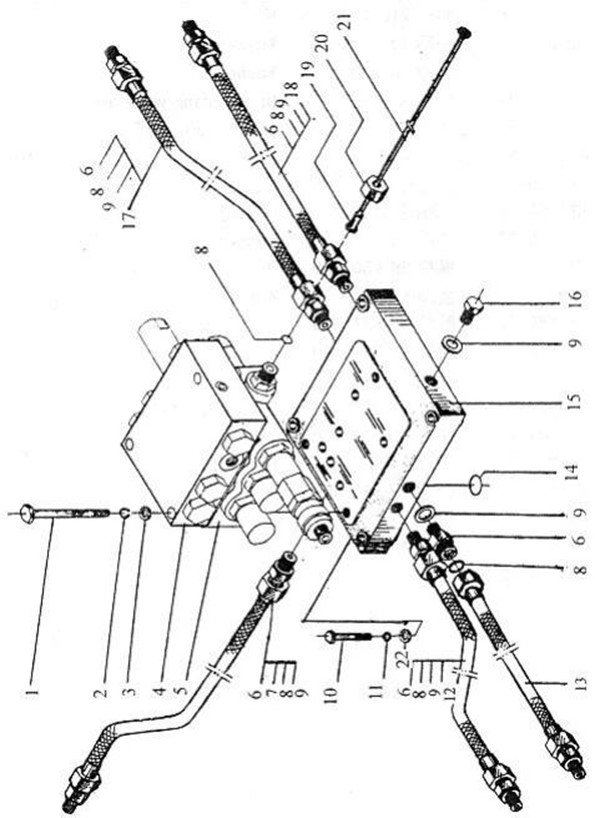

Z50H.4.7 档位阀总成 Clutch Valve Ass’y
