SINOMACH CHANGLIN YZK12HD road roller parts catalog 09
YZ14HD.16 驾驶室(二) Cab(2)
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
29 |
YZ14HD.16-2 |
出线圈 |
Loop |
1 |

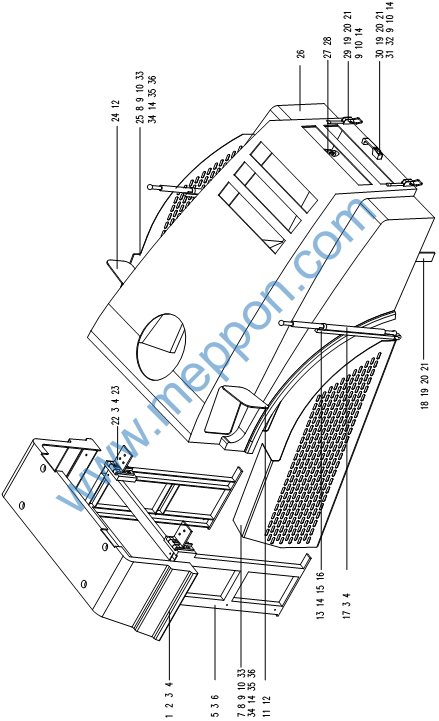

YZK12HD.17车身及附件 Vehicle Body and Accessory
YZK12HD.17车身及附件 Vehicle Body and Accessory
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
1 |
YZ14HD.17.1.2 |
前罩 |
Front hood |
1 |
2 |
B-G057830-00015 |
螺栓M10x40ZnD |
Bolt |
4 |
3 |
B-Q020490-00001 |
垫圈10 |
Washer |
30 |
4 |
B-G000930-00001 |
垫圈10 |
Washer |
26 |
5 |
YZ14HD.17.1.4 |
钢架 |
Steel shelf |
1 |
6 |
B-G057830-00006 |
螺栓M10x25ZnD |
Bolt |
4 |
7 |
YZ14H.17.1-2 |
板 |
Plate |
1 |
8 |
YZ14HD.17.1-3 |
垫圈 |
Washer |
8 |
9 |
B-G057830-00139 |
螺栓M8x20ZnD |
Bolt |
16 |
10 |
B-G000930-00017 |
垫圈8 |
Washer |
16 |
11 |
YZ14HD.17.1.1-2 |
小门 |
L small door |
1 |
12 |
YZ16.17E.1.1.1 |
铰链 |
Hinge |
2 |
13 |
YZ16.17E.1.4 |
撑杆 |
Stay Bar |
1 |
14 |
B-Q020490-00023 |
垫圈8 |
Washer |
12 |
15 |
B-G008820-00042 |
销轴B8x22 |
Pin shaft |
2 |
16 |
B-G000910-00030 |
销3.2x24ZnD |
Pin |
2 |
17 |
W-09-00113 |
气弹簧 |
Air Spring |
2 |
18 |
YZ18J.17E.1.7 |
带子 |
Tape |
2 |
19 |
B-G008180-00031 |
螺钉M6x25ZnD |
Bolt |
13 |
20 |
B-G00097B-00021 |
垫圈6ZnD |
Washer |
21 |
21 |
B-G000930-00015 |
垫圈6 |
Washer |
17 |
22 |
YZ14HD.17.1.3 |
铰链 |
Hinge |
2 |
23 |
B-G057830-00010 |
螺栓M10x30ZnD |
Bolt |
18 |
24 |
YZ14HD.17.1.1-3 |
小门 |
R small door |
1 |
25 |
YZ14H.17.1-1 |
板 |
Plate |
1 |
26 |
YZ14HD.17.1.1-1 |
后罩 |
Back hood |
1 |
27 |
YZ18J.17E.1.8 |
缓冲头 |
Cushion |
2 |
28 |
B-G061700-00003 |
螺母M10ZnD |
Nut |
2 |
YZK12HD.17车身及附件 Vehicle Body and Accessory
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
29 |
W-09-00079 |
栏板扣|WSHLS02-1 |
Buckle |
2 |
30 |
W-09-00080 |
锁|WSHLS02-2 |
Lock |
1 |
31 |
B-G008180-00038 |
螺钉M6×45ZnD |
Bolt |
4 |
32 |
B-G061700-00034 |
螺母M6ZnD |
Nut |
4 |
33 |
YZ14H.17.1-3 |
垫片 |
Gasket |
8 |
34 |
YZ14H.17.1-4 |
垫片 |
Gasket |
8 |
35 |
B-G057830-00149 |
螺栓M8x45ZnD |
Bolt |
4 |
36 |
B-G061700-00036 |
螺母M8ZnD |
Nut |
4 |

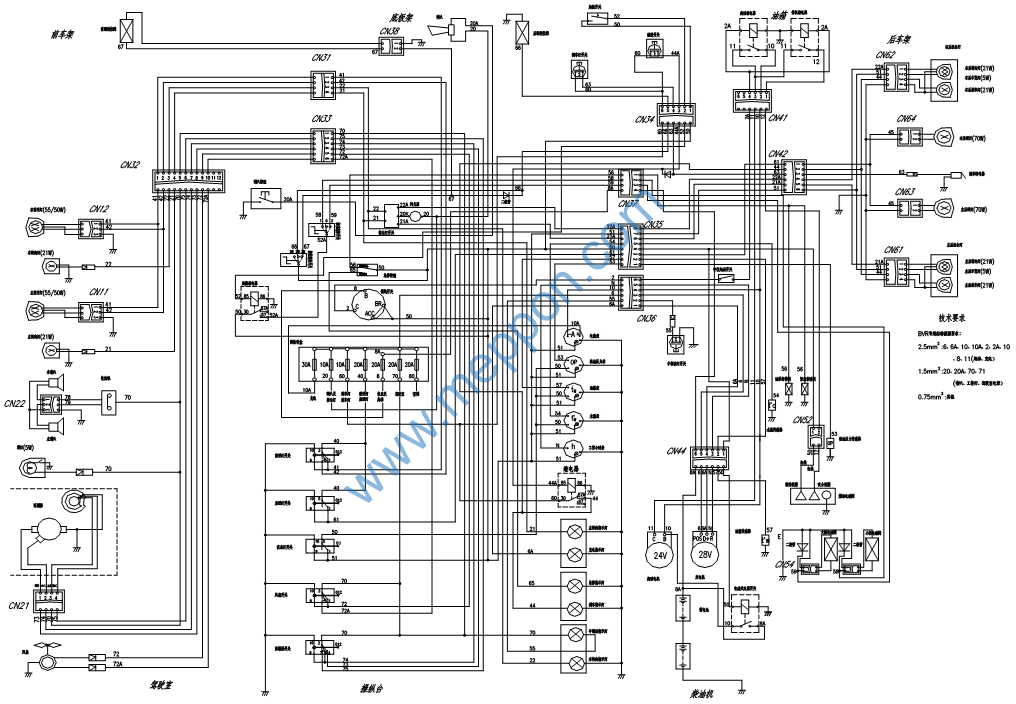

YZ14HD.18 电气系统 Electrical System
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
1 |
W-05-00035 |
转向灯 |
Turn signal lamp |
2 |
2 |
W-05-00028 |
工作灯 |
Working lamp |
2 |
3 |
W-05-00044 |
后照灯 |
Rear working lamp |
2 |
4 |
W-05-00045 |
后组合灯 |
Rear combination lamp |
2 |
5 |
W-05-00002 |
顶灯 |
Peak lamp |
1 |
6 |
W-06-00008 |
保险丝盒 |
Fuse box |
1 |
7 |
W-06-00002 |
保险丝10A |
Fuse |
2 |
8 |
W-06-00004 |
保险丝20A |
Fuse |
6 |
9 |
W-06-00053 |
喇叭 |
Horn |
1 |
10 |
W-06-00148 |
蓄电池 |
Battery |
2 |
11 |
W-09-00001 |
风扇(博格思众) |
Fan |
1 |
12 |
W-09-00041 |
雨刷器 |
Wiper |
1 |
13 |
W-06-00163 |
蜂鸣器 |
Buzzer |
1 |
14 |
W-06-00062 |
闪光器 |
Flasher |
1 |
15 |
W-06-00048 |
继电器 |
Relay |
2 |
16 |
W-06-00047 |
继电器 |
Relay |
2 |
17 |
W-11-00042 |
钥匙开关 |
Starting switch |
1 |
18 |
W-11-00095 |
开关组件 |
Combination switch |
1 |
19 |
W-11-00047 |
转向灯开关 |
Turn signal switch |
1 |
20 |
W-11-00031 |
倒车灯开关 |
Back-up lamp switch |
1 |
21 |
W-11-00010 |
手制动开关 |
Parking brake lamp switch |
1 |
22 |
W-11-00051 |
振动选择开关 |
Vibration selectivity switch |
1 |
23 |
振动电磁阀 |
Vibration valve |
1 |
|
24 |
W-06-00044 |
机油压力传感器 |
Enghine oil pressure sensor |
1 |
25 |
W-06-00079 |
水温传感器 |
Water temperature sensor |
1 |
26 |
W-06-00079 |
油温传感器 |
Oil temperature sensor |
1 |
27 |
W-11-00096 |
凸轮开关 |
switch |
1 |
28 |
W-06-00043 |
机油压力表 |
Enghine oil pressure meter |
1 |
