SINOMACH CHANGLIN YZK12HD road roller parts catalog 10
YZ14HD.18 电气系统 Electrical System
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
29 |
W-06-00071 |
水温表 |
Water temperature meter |
1 |
30 |
W-06-00090 |
油温表 |
Oil temperature meter |
1 |
31 |
W-11-00097 |
起振开关 |
switch |
1 |
32 |
W-06-00021 |
电流表 |
Current meter |
1 |
33 |
W-06-00041 |
工作计时表 |
Service time meter |
1 |
34 |
W-06-00189 |
收放机 |
Stereo |
1 |
35 |
W-06-00069 |
收放机天线 |
Antenna |
1 |
36 |
W-06-00068 |
收放机喇叭 |
Speaker |
2 |
37 |
W-06-00034 |
二极管 |
Diode |
4 |
38 |
W-11-00090 |
急停按钮 |
Instancy switch |
1 |
39 |
W-06-00267 |
蓄电池继电器 |
Relay |
|
40 |
W-06-00268 |
保险丝盒 |
Fuse box |
|
41 |
交流发电机 |
Alternator |
1 |
|
42 |
启动电机 |
Starting motor |
1 |
|
43 |
燃油电磁阀 |
Flameout valve |
1 |
|
44 |
喇叭按钮 |
Horn switch |
1 |
|

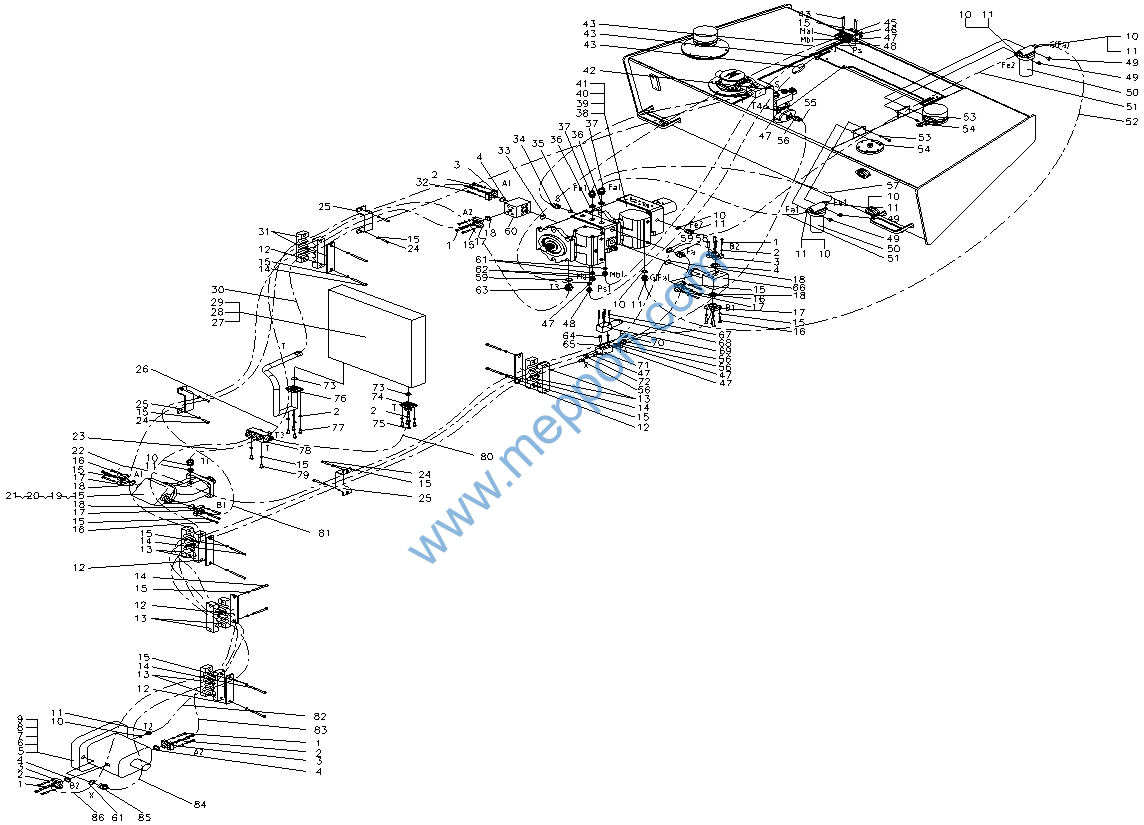

YZ14HD.19 液压驱动系统 Hydraulic System
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
1 |
B-G057830-00011 |
螺栓M10x35-10.9ZnD |
Bolt |
16 |
2 |
B-G000930-00001 |
垫圈10 |
Washer |
24 |
3 |
W-15-00087 |
分离式法兰|FHS63 |
Flange |
8 |
4 |
W-15-00171 |
O形圈24.99×3.53 |
O-ring |
4 |
5 |
W-17-00039 |
减速机马达 |
Motor |
1 |
6 |
B-G057830-00095 |
螺栓M20x45-10.9ZnD |
Bolt |
16 |
7 |
B-Q020490-00011 |
垫圈20 |
Washer |
16 |
8 |
YZ14HD.19-5 |
垫圈 |
Washer |
20 |
9 |
YZ14HD.19-6 |
螺栓 |
Bolt |
20 |
10 |
B-J010020-00005 |
垫圈18 |
Washer |
8 |
11 |
YZ14HD.19-3 |
接头体 |
Joint |
8 |
12 |
YZ14HD.19.1-1 |
板 |
Plank |
5 |
13 |
YZ14HD.19.1-2 |
橡胶夹 |
Nip |
8 |
14 |
B-G057820-00055 |
螺栓M12x80ZnD |
Bolt |
10 |
15 |
B-G000930-00003 |
垫圈12 |
Washer |
48 |
16 |
B-G057820-00205 |
螺栓M12x40-10.9ZnD |
Bolt |
16 |
17 |
W-15-00020 |
分离式法兰|FHS64 |
Flange |
10 |
18 |
W-15-00001 |
O形圈32.92×3.53 |
O-ring |
5 |
19 |
W-17-00040 |
马达|A6VM80EZ4/63W |
Motor |
1 |
20 |
B-G057830-00042 |
螺栓M12x45-10.9ZnD |
Bolt |
4 |
21 |
YZ14HD.19-7 |
纸垫 |
Mat |
1 |
22 |
W-16-00707 |
软管总成 |
Hose ass’y |
1 |
23 |
W-16-00703 |
软管总成 |
Hose ass’y |
1 |
24 |
B-G057830-00003 |
螺栓M12x20ZnD |
Bolt |
6 |
25 |
YZ14HD.19-2 |
通用管夹 |
Nip |
3 |
26 |
W-16-00714 |
软管总成 |
Hose ass’y |
1 |
27 |
W-08-00022 |
油散热器|B102A |
Radiator |
1 |
28 |
B-G057830-00037 |
螺栓M12x35ZnD |
Bolt |
4 |
YZ14HD.19 液压驱动系统 Hydraulic System
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
29 |
B-Q020490-00003 |
垫圈12 |
Washer |
4 |
30 |
W-16-00709 |
软管总成 |
Hose ass’y |
1 |
31 |
YZ14HD.19.2-1 |
橡胶夹 |
Nip |
2 |
32 |
B-G057820-00028 |
螺栓M12x110-10.9ZnD |
Bolt |
4 |
33 |
B-Q020710-00060 |
O形圈38×3.5 |
O-ring |
1 |
34 |
YZ14HD.19-9 |
接头体 |
Joint |
1 |
35 |
B-J010020-00012 |
垫圈42 |
Washer |
1 |
36 |
B-J010020-00007 |
垫圈22 |
Washer |
2 |
37 |
YZ14HD.19-15 |
接头体 |
Joint |
2 |
38 |
W-01-00104 |
油泵 |
Pumb |
1 |
39 |
B-G057820-00173 |
螺栓M14x40-10.9ZnD |
Bolt |
4 |
40 |
B-Q020490-00005 |
垫圈14 |
Washer |
4 |
41 |
YZ14HD.19-1 |
纸垫 |
Mat |
1 |
42 |
W-16-00716 |
软管总成 |
Hose ass’y |
1 |
43 |
W-16-00717 |
软管总成 |
Hose ass’y |
3 |
44 |
B-G057820-00027 |
螺栓M12x105ZnD |
Bolt |
2 |
45 |
W-15-00012 |
测压接头|CSHM14x1.5/WD |
Joint |
6 |
46 |
YZ14HD.19.8-1 |
阀块 |
Block |
1 |
47 |
B-J010020-00003 |
垫圈14 |
Washer |
11 |
48 |
YZ14HD.19-13 |
接头体 |
Joint |
7 |
49 |
B-G061700-00034 |
螺母M6ZnD |
Nut |
4 |
50 |
W-15-00242 |
滤油器|MDM102OP201M18D1 |
Oil purifier |
2 |
51 |
W-16-00802 |
软管总成 |
Hose ass’y |
2 |
52 |
W-16-00800 |
软管总成 |
Hose ass’y |
1 |
53 |
B-Q020490-00021 |
垫圈6 |
Washer |
4 |
54 |
B-G000700-00067 |
螺钉M6x85 |
Bolt |
4 |
55 |
W-16-00715 |
软管总成 |
Hose ass’y |
1 |
56 |
YZ14HD.19-12 |
接头体 |
Joint |
4 |
YZ14HD.19 液压驱动系统 Hydraulic System
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
57 |
W-16-00805 |
软管总成 |
Hose ass’y |
1 |
58 |
YZ14HD.19-16 |
接头体 |
Joint |
1 |
59 |
YZ14HD.19-11 |
垫圈 |
Washer |
2 |
60 |
YZ14HD.19-8 |
A口高压三通 |
Block |
1 |
61 |
B-J010020-00002 |
垫圈12 |
Washer |
3 |
62 |
YZ14HD.19-14 |
接头体 |
Joint |
2 |
63 |
YZ14HD.19-10 |
接头体 |
Joint |
1 |
64 |
B-G000700-00042 |
螺钉M8x50 |
Bolt |
2 |
65 |
B-G000930-00017 |
垫圈8 |
Washer |
2 |
66 |
YZ14HD.19.9 |
B口高压三通 |
Block |
1 |
67 |
B-G000700-00028 |
螺钉M5x50 |
Bolt |
4 |
68 |
B-G000930-00014 |
垫圈5 |
Washer |
4 |
69 |
W-07-00116 |
电磁换向阀 |
Valve |
1 |
70 |
W-16-00718 |
软管总成 |
Hose ass’y |
1 |
71 |
LTU90.5.10-1 |
阀座 |
Block |
1 |
72 |
B-J010000-00002 |
螺塞M14x1.5 |
Stopper |
1 |
73 |
B-Q020710-00115 |
O形圈45×3.5 |
O-ring |
2 |
74 |
YZ14HD.19.6 |
接头 |
Joint |
1 |
75 |
B-G057830-00012 |
螺栓M10x35ZnD |
Bolt |
4 |
76 |
YZ14HD.19.5 |
油管 |
Oil pipe |
1 |
77 |
B-G057830-00010 |
螺栓M10x30ZnD |
Bolt |
4 |
78 |
YZ14HD.19.4 |
回油阀块 |
Block |
1 |
79 |
B-G057830-00030 |
螺栓M12x25ZnD |
Bolt |
2 |
80 |
W-16-00708 |
软管总成 |
Hose ass’y |
1 |
81 |
W-16-00706 |
软管总成 |
Hose ass’y |
1 |
82 |
W-16-00713 |
软管总成 |
Hose ass’y |
1 |
83 |
W-16-00712 |
软管总成 |
Hose ass’y |
1 |
84 |
W-16-00710 |
软管总成 |
Hose ass’y |
1 |
YZ14HD.19 液压驱动系统 Hydraulic System
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
85 |
YZ14HD.19-4 |
接头体 |
Joint |
1 |
86 |
W-16-00711 |
软管总成 |
Hose ass’y |
1 |
