SINOMACH CHANGLIN ZL40H wheel loader parts catalog 15
Z40H.14.3
油箱 Tank
序号 No. |
零件代号 Part |
零 件 名 称 Part |
数量 Q’ty |
|
39 40 41 42 43 |
W- 15-00168 Z50B. 14.21-5 B-G057830-00062 B-G000930-00005 B-G00097B-00006 |
油位计总成 YWZ- 127 螺塞 螺栓 M14×45ZnD 垫圈 14 垫圈 14ZnD |
Oil gauge Plug Bolt Washer Washer |
1 1 4 4 4 |

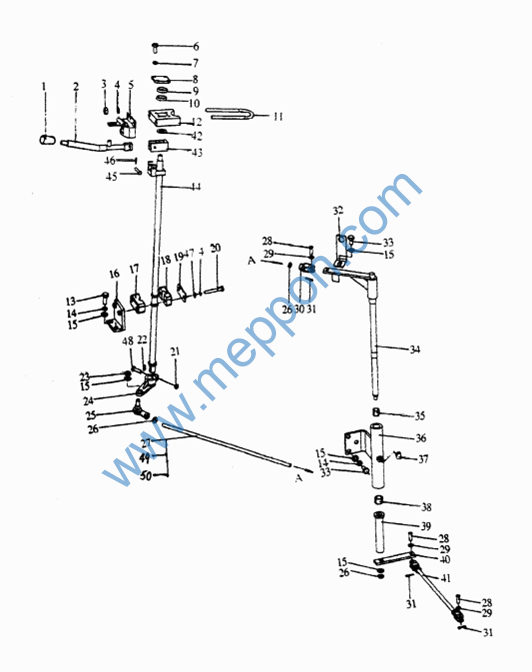

Z40E.15F
变速操纵系统 Transmission
Control
System
Z40E.15F
变速操纵系统 Transmission
Control
System
序号 No |
零件代号 Part |
零 |
件 名 称 Part |
数量 Q’ty |
1 |
Z50B. 14.24.4 |
捏手 |
Knob |
1 |
2 |
Z40E 15F 4 |
操纵杆 |
Rod |
1 |
3 |
B-G061700-00036 |
螺母 M8ZnD |
Nut |
2 |
4 |
B-G000930-00017 |
垫圈 8 |
Washer |
5 |
5 |
Z40E. 15F.3 |
手柄座 |
Bracket |
1 |
6 |
B-G000670-00011 |
螺钉 M5×16ZnD |
Screw |
4 |
7 |
B-G000930-00014 |
垫圈 5 |
Washer |
4 |
8 |
Z40E 15A-6 |
压板 |
Plate |
1 |
9 |
Z40E. 15A-2 |
压板 |
Plate |
1 |
10 |
B-G002760-00039 |
轴承 6001 |
Bearing |
1 |
11 |
Z40E. 15F-7 |
U 形螺栓 |
U-bolt |
1 |
12 |
Z40E. 15F-5 |
轴承座 |
Bracket |
1 |
13 |
B-G057830-00010 |
螺栓 M10×30ZnD |
Bolt |
2 |
14 |
B-G000930-00001 |
垫圈 10 |
Washer |
5 |
15 |
B-G00097B-00002 |
垫圈 10ZnD |
Washer |
8 |
16 |
Z40E. 15F-4 |
支架 |
Bracket |
1 |
17 |
Z40E. 15F-6 |
支座 |
Bracket |
1 |
18 |
Z40E. 15-9 |
支座 |
Bracket |
1 |
19 |
Z40E. 15-8 |
压板 |
Clamping plate |
1 |
20 |
B-G057820-00166 |
螺栓 M8×65ZnD |
Bolt |
2 |
21 |
B-G061700-00036 |
螺母 M8ZnD |
Nut |
1 |
22 |
B-G010960-00014 |
键 5×20 |
Key |
1 |
23 |
B-G008890-00001 |
螺母 M10ZnD |
Nut |
1 |
24 |
Z40E. 15F. 1 |
摇臂 |
Rocker arm |
1 |
25 |
Z50B. 15.2. 1 |
接头体 |
Adapter |
1 |
26 |
B-G061720-00001 |
螺母 M10ZnD |
Nut |
3 |
27 |
Z40E. 15F- 1 |
连杆 |
Conndcting rod |
2 |
28 |
B-G008820-00041 |
销轴 B8×24 |
Pin |
3 |
29 |
B-G008480-00012 |
垫圈 8ZnD |
Washer |
3 |
30 |
Z50B. 15-6 |
左旋拉杆接头 |
Adapter |
1 |
31 |
B-G000910-00025 |
销 3.2×16ZnD |
Pin |
3 |
32 |
Z40E. 15-3 |
倒车开关支架 |
Bracket |
1 |
Z40E.15F
变速操纵系统 Transmission
Control
System
Z40E.15F
变速操纵系统 Transmission
Control
System
序号 No. |
零件代号 Part |
零 |
件 名 称 Part |
数量 Q’ty |
33 |
B-G057830-00003 |
螺栓 M10×20ZnD |
Bolt |
4 |
34 |
Z40E. 15.3 |
轴 |
Shaft |
1 |
35 |
W-03-00040 |
滚针轴承 9243/20 |
Needle bearing |
1 |
36 |
Z40E. 15.2 |
支架 |
Bracket |
1 |
37 |
B-J07940A-00001 |
油杯 M10×1 |
Grease fitting |
1 |
38 |
W-03-00039 |
滚针轴承 9243/17 |
Needle bearing |
1 |
39 |
Z40E. 15.6 |
压套 |
Bushing |
1 |
40 |
Z40E. 15- 11 |
板 |
Plate |
1 |
41 |
Z40E 15 1 |
拉杆 |
Rod |
1 |
42 |
Z40E. 15A-3 |
毡圈 |
Seal |
1 |
43 |
Z40E. 15A-4 |
导向块 |
Block |
1 |
44 |
Z40E 15F 2 |
拉杆 |
Rod |
1 |
45 |
B-G008820-00054 |
销轴 6×40 |
Pin |
1 |
46 |
B-G000910-00014 |
销 2×12ZnD |
Pin |
1 |
47 |
B-G00097B-00023 |
垫圈 8ZnD |
Washer |
2 |
48 |
B-G057830-00143 |
螺栓 M8×25ZnD |
Bolt |
1 |
49 |
Z40F. 15F-2 |
调节杆 |
Rod |
1 |
50 |
B-G061720-00019 |
螺母 M10-左 ZnD |
Nut |
4 |

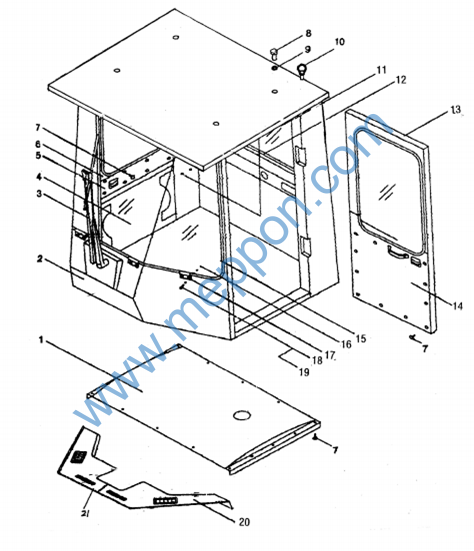

Z40H.16
驾驶室(一)
Cab(1)
