SINOMACH CHANGLIN ZL40H wheel loader parts catalog 14
Z40H.14.1
动臂油缸 Lift
Arm
Cylinder
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
Z40E. 14.20. 1 |
活塞杆 |
Piston rod |
1 |
2 |
B-G10708C-00015 |
防尘圈 FC80×90×6 Dust ring |
1 |
|
3 |
B-Q020710-00101 |
O 形圈 85×3.1 O-ring |
1 |
|
4 |
W- 15-00237 |
双唇轴用Y 形圈MA80610 Ky-ring |
2 |
|
5 |
Z40E. 14.20A- 1 |
缸头 |
Cylinder heard |
1 |
6 |
B-Q020710-00020 |
O 形圈 150×5.7 O-ring |
2 |
|
7 |
B-G000930-00006 |
垫圈 16 |
Washer |
12 |
8 |
B-G057850-00021 |
螺栓 M16×1.5×55ZnD Bolt |
12 |
|
9 |
B-Q020710-00093 |
O 形圈 70×3.1 O-ring |
1 |
|
10 |
Z40E. 14.20-3 |
活塞 |
Piston |
1 |
11 |
Z40E. 14.20-4 |
支承环 |
Back-up ring |
2 |
12 |
W15-00235 |
四氟孔用密封 K30- 150 O-ring |
1 |
|
13 |
Z40E. 14.20-5 |
螺母 |
Nut |
1 |
14 |
B-G000910-00072 |
销 10×100 |
Pin |
1 |
15 |
Z40E 14 20A 2 |
缸体 |
Cylinder body |
1 |
16 |
Z40E. 14.20-6 |
轴套 |
Bushing |
1 |

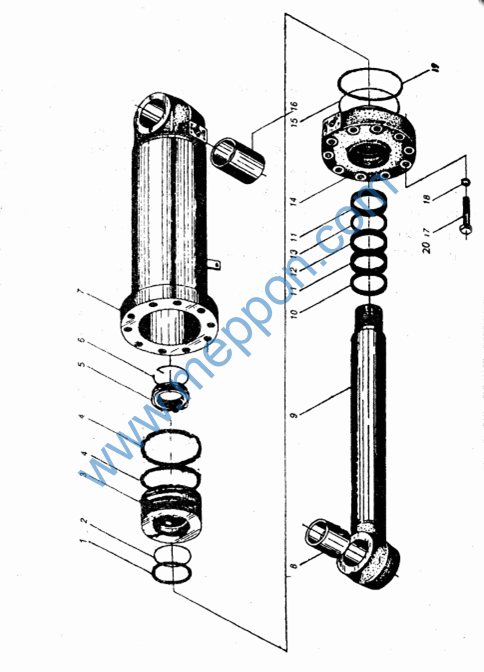

Z40H.14.2
转斗油缸 Dump
Cylinder
Z40H.14.2
转斗油缸 Dump
Cylinder
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
W- 15-000238 |
四氟孔用密封 K30- 180 Seal ring |
1 |
|
2 |
B-Q020710-00090 |
O 形圈 70×3.1 O-ring |
1 |
|
3 |
Z40E 14 21-4 |
活塞 |
Piston |
1 |
4 |
Z50B. 14. 18A-2 |
支承环 |
Back-up ring |
2 |
5 |
Z40E. 14.20-5 |
螺母 |
Nut |
1 |
6 |
B-G000910-00072 |
销 10×100 |
Pin |
1 |
7 |
Z40E. 14.21A. 1 |
缸体 |
Cylinder body |
1 |
8 |
Z40E. 14.21- 1 |
轴套 |
Bushing |
1 |
9 |
Z40E 14 21 1 |
活塞杆 |
Piston rod |
1 |
10 |
B-G10708C-00013 |
防尘圈 FC90×100×6 Bust ring |
1 |
|
11 |
Z40E. 14.21-5 |
支承环 |
Back-up ring |
2 |
12 |
W- 15-00239 |
双唇轴用Y 形圈MA39-90 Seal ring |
1 |
|
13 |
W- 15-00240 |
四氟孔用密封 K31-90 Seal |
1 |
|
14 |
Z50B. 14. 18B- 1 |
缸头 |
Cylinder heard |
1 |
15 |
B-Q020710-00114 |
O 形圈 180×5.7 O-ring |
1 |
|
16 |
Z40E. 14.21-6 |
轴套 |
Bushing |
1 |
17 |
B-G057850-00040 |
螺栓 M24×2×90-10.9ZnD Bolt |
10 |
|
18 |
B-G000930-00010 |
垫圈 24 |
Washer |
12 |
19 |
B-Q020710-00031 |
O 形圈 205×5.7 O-ring |
1 |
|
20 |
B-G057850-00037 |
螺栓 M24×2×105-10.9ZnD Bolt |
2 |

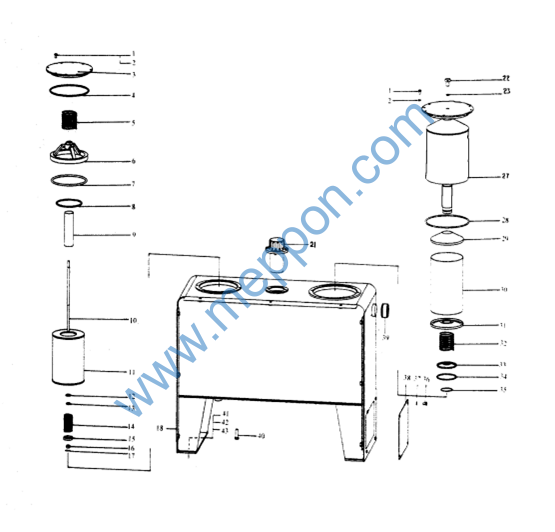

Z40H.14.3
油箱 Tank
Z40H.14.3
油箱 Tank
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
B-G057830-00137 |
螺栓 M8×16ZnD |
Bolt |
12 |
2 |
B-G000930-00017 |
垫圈 8 |
Washer |
12 |
3 |
Z30. 14.8-7 |
滤油器盖 |
Filter cover |
1 |
4 |
B-Q020710-00030 |
O 形圈 200×5.7 |
O-ring |
1 |
5 |
Z30. 14.8-6 |
弹簧 |
Spring |
1 |
6 |
Z30. 14.8-5 |
支架 |
Support |
1 |
7 |
B-Q020710-00027 |
O 形圈 185×5.7 |
O-ring |
1 |
8 |
B-Q020710-00014 |
O 形圈 130×5.7 |
O-ring |
1 |
9 |
Z30.14.8.3 |
磁铁芯 |
Magnetic core |
1 |
10 |
Z50B. 14.21-3 |
拉杆 |
Drag rod |
1 |
11 |
Z50B. 14.21.4 |
滤网总成 |
Oil screen ass’y |
1 |
12 |
Z30. 14.8-3 |
铜垫 |
Copper pad |
1 |
13 |
B-G061720-00002 |
螺母 M12ZnD |
Nut |
1 |
14 |
Z30. 14.8-2 |
弹簧 |
Spring |
1 |
15 |
Z30. 14.8- 1 |
弹簧压盖 |
Spring pressure cover |
1 |
16 |
B-G061780-00002 |
螺母 M10ZnD |
Nut |
1 |
17 |
B-G000910-00020 |
开口销 2×20 |
Pin |
1 |
18 |
Z40H. 14.3. 1 |
箱体 |
Tank body |
1 |
21 |
W- 15-00064 |
液压空气滤清器 QUQ2.5-A |
Air filter |
1 |
22 |
Z30. 14.8- 18 |
螺塞 |
Plug |
1 |
23 |
B-Q020710-00023 |
O 形圈 16×2.4 |
O-ring |
1 |
27 |
Z40E. 14F.3.2 |
油滤器罩 |
Oil filter cap |
1 |
28 |
B-Q020710-00035 |
O 形圈 230×5.7 |
O-ring |
1 |
29 |
Z50B. 14.21-2 |
上压盖 |
Upper pressure cover |
1 |
30 |
Z50B. 14.21.3 |
滤芯架 |
Filter core rack |
1 |
31 |
Z50B. 14.21- 1 |
下压盖 |
Lower pressure cove |
1 |
32 |
Z30. 14.8- 15 |
弹簧 |
Spring |
1 |
33 |
Z30 14 8- 16 |
弹簧压盖 |
Spring pressure cove |
1 |
34 |
Z30. 14.8- 17 |
弹簧卡圈 |
Snap ring |
1 |
35 |
B-Q020710-00073 |
O 形圈 50×3.5 |
O-ring |
1 |
36 |
B-G057830-00137 |
螺栓 M8×16ZnD |
Bolt |
8 |
37 |
B-G00097B-00023 |
垫圈 8 |
Washer |
8 |
38 |
Z40E. 14.27- 1 |
盖板 |
Cover plate |
2 |
Z40H.14.3
油箱 Tank
