SINOMACH CHANGLIN ZL40H wheel loader parts catalog 13
Z40H.14A 工作液压系统 Hydraulic System
序号 No. |
零 件 代 号 Part No. |
名 Part |
称 Name |
数量 Q’ty |
|
35 |
Z50E. 14.21 |
胶管接头(2C) |
Tube clip |
1 |
|
36 |
Z50B. 14.24.4 |
捏手 |
Tube |
3 |
|
37 |
Z40H. 14- 1 |
转斗操纵杆 |
Joy stick |
1 |
|
38 |
Z40H. 14-2 |
动臂操纵杆 |
Joy stick |
2 |
|
40 |
Z40E. 14B.8 |
胶管接头(T) |
Tube clip |
1 |
|
41 |
Z40E. 14B.9 |
胶管接头(P) |
Tube clip |
1 |
|
42 |
Z40H. 14.4 |
油箱 |
Hydraulic tank |
1 |
|
43 |
Z40E. 14F- 1 |
前联接板 |
Plate |
1 |
|
44 |
Z40E. 14B-3 |
后联接板 |
Plate |
1 |
|
45 |
Z40E. 14B. 14A |
油管 |
Tube |
1 |
|
46 |
Z40E. 14P. 1 |
油管夹 |
Tube clip |
1 |
|
47 |
Z40E. 14.30 |
软管总成 |
Hose |
1 |
|
48 |
Z40E. 14B. 14B |
油管 |
Tube |
1 |
|
49 |
Z40E. 14B. 14C |
油管 |
Tube |
1 |
|
50 |
Z40E. 14B. 14D |
油管 |
Tube |
1 |
|
51 |
Z40E 14B 14E |
油管 |
Tube |
1 |
|
52 |
Z40E. 14B. 14F |
油管 |
Tube |
1 |
|
53 |
Z40E. 14B. 14G |
油管 |
Tube |
1 |
|
54 |
Z40E. 14P- 1 |
接头 |
Joint |
7 |
|
55 |
Z30.4M-2 |
接头 |
Joint |
8 |
|
56 |
Z50E. 14A-2 |
封板 |
Plate |
2 |

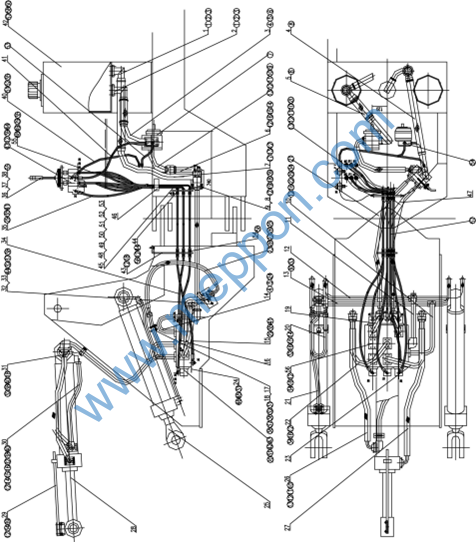

Z40H.14A 工作液压系统 Hydraulic System
(三路阀 3-Valve)
Z40H.14A 工作液压系统 Hydraulic System
(以下件为图中带○的序号 Following is serial number in the chart with ○)
序号 No. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 |
零 件 代 号 Part No. B-G057830-00131 B-G000930-00015 B-Q020710-00082 B-G057830-00034 B-G000930-00003 B-Q020710-00079 W-01-00009 B-J088700-00018 B-Q020160-00004 B-Q020140-00003 B-G057830-00012 B-G000930-00001 B-Q020710-00066 B-G057820-00015 B-G057820-00018 B-Q020710-00065 B-G057820-00024 B-G057830-00003 B-Q020750-00100 B-G057820-00034 B-Q020190-00012 B-J010000-00002 B-G000930-00017 B-Q020710-00077 B-Q020160-00001 B-G057830-00146 B-Q020140-00001 B-Q020710-00049 B-J010020-00003 B-G057830-00145 B-Q020490-00003 B-Q020490-00001 B-Q020710-00057 B-G057830-00010 B-Q020710-00006 B-G057820-00043 |
名 称 Part Name |
数量 Q’ty 8 8 8 12 12 1 1 8 1 20 36 70 11 14 14 18 4 6 7 1 1 2 40 2 4 32 16 8 27 8 8 56 6 14 36 2 |
|
螺栓 M6x20ZnD 垫圈 6 O 形圈 60×3. 1 螺栓 M12x30ZnD 垫圈 12 O 形圈 55×3.5 齿轮油泵|CBGj3140 喉箍 d70 软管总成 31.5-750 分离式法兰 A%%c44. 1/21 螺栓 M10x35ZnD 垫圈 10 O 形圈 44×3.5 螺栓M10x50ZnD 螺栓 M10x60ZnD O 形圈 41×3.5 螺栓 M10x75ZnD 螺栓 M10x20ZnD 胶管接头 8I-520 螺栓 M12x150ZnD 软管总成 31.5- 1330 螺塞 M14x1.5 垫圈 8 O 形圈 54×3.5 软管总成 19- 1000 螺栓 M8x30ZnD 分离式法兰 A32.6/35 O 形圈 31×3.5 垫圈 14 螺栓 M8x30- 10.9ZnD 垫圈 12 垫圈 10 O 形圈 36×3.5 螺栓 M10x30ZnD O 形圈 11×1.9 螺栓 M12x55ZnD |
Bolt Washer O-ring Bolt Washer O-ring Pump Clamp Hose Flange Bolt Washer O-ring Bolt Bolt O-ring Bolt Bolt Tube clip Bolt Tube clip Plug Washer O-ring Hose Bolt Flange O-ring Washer Bolt Washer Washer O-ring Bolt O-ring Bolt |
Z40H.14A 工作液压系统 Hydraulic System
(三路阀 3-Valve)
Z40H.14A 工作液压系统 Hydraulic System
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
37 |
B-Q020120-00003 |
U 形管夹 A28 U-clip |
8 |
|
38 |
B-G061760-00001 |
螺母 M10x1.25ZnD Nut |
22 |
|
39 |
B-G061700-00003 |
螺母 M10ZnD |
Nut |
8 |
40 |
B-Q020120-00004 |
U 形管夹 A34 U-clip |
3 |
|
41 |
B-J009990-00001 |
螺栓 M14x1.5×32 Bolt |
9 |
|
42 |
W-07-00031 |
多路换向阀|D32III Control valve |
1 |
|
43 |
B-G057820-00036 |
螺栓M12x170ZnD Bolt |
2 |
|
44 |
B-G057830-00006 |
螺栓M10x25ZnD Bolt |
12 |
|
45 |
B-G061700-00007 |
螺母M12ZnD |
Nut |
4 |
46 |
B-G057830-00037 |
螺栓 M12x35ZnD Bolt |
4 |
|
47 |
W-07-00057 |
先导阀|DJS3-UX/UU/XX Precursor valve |
1 |
|
48 |
B-Q020750-00109 |
胶管接头 8I-900 Tube clip |
2 |
|
49 |
B-Q020750-00083 |
胶管接头 8I- 1000 Tube clip |
4 |
|
50 |
B-G00097B-00006 |
垫圈 14ZnD |
Washer |
8 |
51 |
B-J009990-00006 |
螺栓 M18x1.5×38 Bolt |
1 |
|
52 |
B-J010020-00005 |
垫圈 18 |
Washer |
2 |
53 |
B-Q020750-00095 |
胶管接头 8I-400 Tube clip |
1 |
|
54 |
W-01-00033 |
双联泵|CBGj2063/1016-XF Pump |
1 |
|
55 |
B-G061760-00002 |
螺母 M12x1 25ZnD Nut |
3 |
|
56 |
B-J009940-00001 |
螺母 M16x1.5 |
Nut |
14 |
57 |
B-G057830-00062 |
螺栓 M14x45ZnD Bolt |
4 |
|
58 |
B-G000930-00005 |
垫圈 14 |
Washer |
4 |

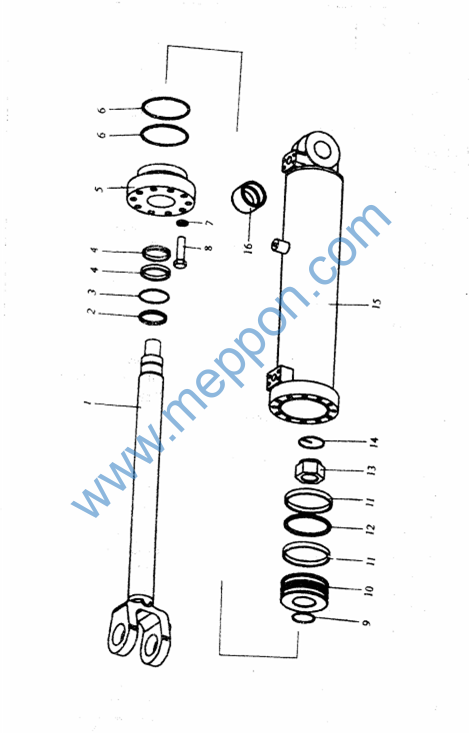

Z40H.14.1
动臂油缸 Lift
Arm
Cylinder
