SINOMACH CHANGLIN ZL40H wheel loader parts catalog 12

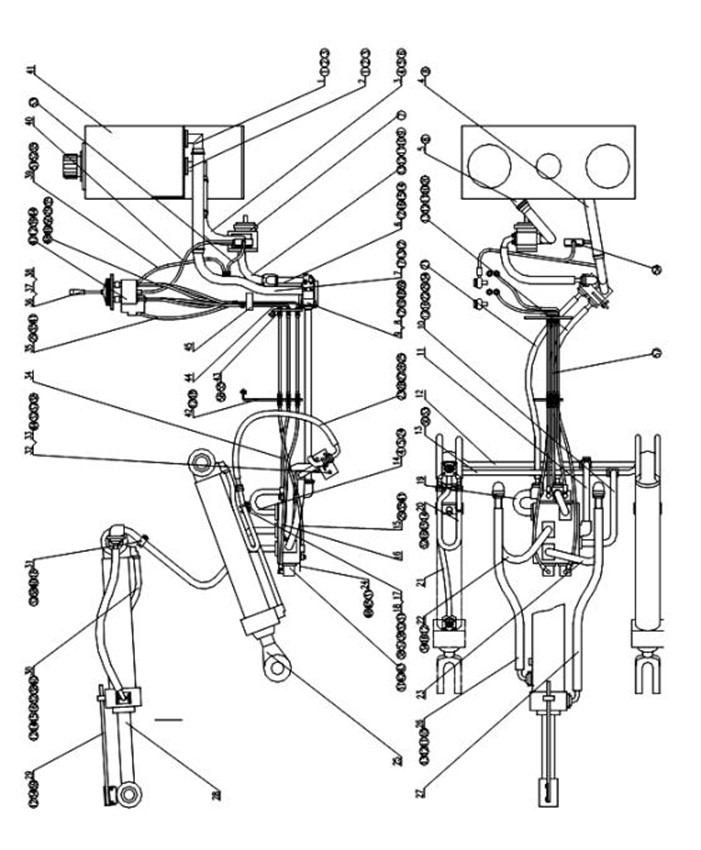

Z40H.14
工作液压系统 Hydraulic
System
(以下件为图中带○的序号 Following is serial number in the chart with ○)
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part No. |
Part Name |
Q’ty |
|
1 |
B-G057830-00131 |
螺栓 M6×20ZnD Bolt |
8 |
|
2 |
B-G000930-00015 |
垫圈 6 |
Washer |
8 |
3 |
B-Q020710-00082 |
O 形圈 60×3.1 O-ring |
2 |
|
4 |
B-G057830-00034 |
螺栓 M12×30ZnD Bolt |
12 |
|
5 |
B-G000930-00003 |
垫圈 12 |
Washer |
8 |
6 |
B-Q020710-00079 |
O 形圈 55×3.5 O-ring |
1 |
|
7 |
W-01-00009 |
齿轮油泵(左旋) CBGJ3140 Bump |
1 |
|
8 |
B-J088700-00018 |
喉箍 d70 |
Clamp |
8 |
9 |
B-Q020160-00004 |
软管总成 31.5-750 Hose ass’y |
1 |
|
10 |
B-Q020140-00003 |
分离式法兰 AФ44. 1/21 Flange |
20 |
|
11 |
B-G057830-00012 |
螺栓 M10×35ZnD Bolt |
36 |
|
12 |
B-G000930-00001 |
垫圈 10 |
Washer |
60 |
13 |
B-Q020710-00066 |
O 形圈 44×3.5 O-ring |
11 |
|
14 |
B-G057820-00015 |
螺栓 M10×50ZnD Bolt |
12 |
|
15 |
B-G057820-00018 |
螺栓 M10×60ZnD Bolt |
12 |
|
16 |
B-Q020710-00065 |
O 形圈 41 ×3.5 O-ring |
16 |
|
17 |
B-G057820-00024 |
螺栓 M10×75ZnD Bolt |
4 |
|
18 |
B-G057830-00003 |
螺栓 M10×20ZnD Bolt |
6 |
|
19 |
B-Q020710-00006 |
O 形圈 11 × 1.9 O-ring |
1 |
|
20 |
Z40E. 14.30 |
软管总成 |
Hose ass’y |
1 |
21 |
B-Q020190-00012 |
软管总成 31.5- 1330 Hose ass’y |
1 |
|
22 |
B-J010000-00002 |
螺塞 M14×1.5 Plug |
2 |
|
23 |
B-G000930-00017 |
垫圈 8 |
Washer |
24 |
24 |
B-Q020710-00077 |
O 形圈 54×3.5 O-ring |
2 |
|
25 |
B-Q020160-00001 |
软管总成 19- 1000 Hose ass’y |
4 |
|
26 |
B-G057830-00146 |
螺栓 M8×30ZnD Bolt |
32 |
|
27 |
B-Q020140-00001 |
分离式法兰 AФ32.6/35 Bolt |
24 |
|
28 |
B-Q020710-00049 |
O 形圈 31 ×3.5 O-ring |
8 |
|
29 |
B-J010020-00003 |
垫圈 14 |
Washer |
27 |
30 |
B-G057830-00145 |
螺栓 M8×30-10.9ZnD Bolt |
8 |
|
31 |
B-Q020490-00003 |
垫圈 12 |
Washer |
8 |
32 |
B-Q020490-00001 |
垫圈 10 |
Washer |
8 |
33 |
B-Q020710-00057 |
O 形圈 36×3.5 O-ring |
6 |
|
34 |
B-G057830-00010 |
螺栓 M10×30ZnD Bolt |
12 |
|
35 |
B-Q020710-00006 |
O 形圈 11 × 1.9 O-ring |
35 |
Z40H.14
工作液压系统 Hydraulic
System
(二路阀 2-Valve)
Z40H.14
工作液压系统 Hydraulic
System
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
36 |
B-G057820-00043 |
螺栓 M12×55ZnD Bolt |
2 |
|
37 |
B-Q020120-00003 |
U 形管夹 A28 U-clip |
8 |
|
38 |
B-G061760-00001 |
螺母 M10×1 25ZnD Nut |
22 |
|
39 |
B-G061700-00003 |
螺母 M10ZnD |
Nut |
8 |
40 |
B-Q020120-00004 |
U 形管夹 A34 U-clip |
3 |
|
41 |
B-J009990-00002 |
螺栓 M14×1.5×32ZnD Bolt |
9 |
|
42 |
W-07-00030 |
多路换向阀 D32Ⅱ Control valve |
1 |
|
43 |
B-G057820-00031 |
螺栓 M12×120ZnD Bolt |
2 |
|
44 |
B-G057830-00006 |
螺栓 M10×25ZnD Bolt |
10 |
|
45 |
B-G061700-00007 |
螺栓 M12ZnD |
Nut |
4 |
46 |
B-G057830-00037 |
螺栓 M12×35ZnD Bolt |
4 |
|
47 |
W-07-00055 |
先导阀 DJS2-UX/UU Precursor valve |
1 |
|
48 |
B-Q020750-00109 |
胶管接头 8 Ⅰ-900 Hose joint |
1 |
|
49 |
B-Q020750-00083 |
胶管接头 8 Ⅰ– 1000 Hose joint |
3 |
|
50 |
B-J009840-00002 |
接头体 10/M14×1.5 Adapter |
8 |
|
51 |
B-J009990-00006 |
螺栓 M18×1.5×38ZnD Bolt |
1 |
|
52 |
B-J010020-00005 |
垫圈 18 |
Washer |
2 |
53 |
B-Q020750-00095 |
胶管接头 8-400 Hose joint |
1 |
|
54 |
W-01-00036 |
双联泵 CBGj2063/1016 Bump |
1 |
|
55 |
B-J009920-00001 |
接头体 10 |
Adapter |
5 |
56 |
B-J009940-00001 |
螺母 M16×1.5 Nut |
10 |
|
57 |
B-Q020750-00100 |
胶管接头 8 Ⅰ-520 Hose joint |
5 |

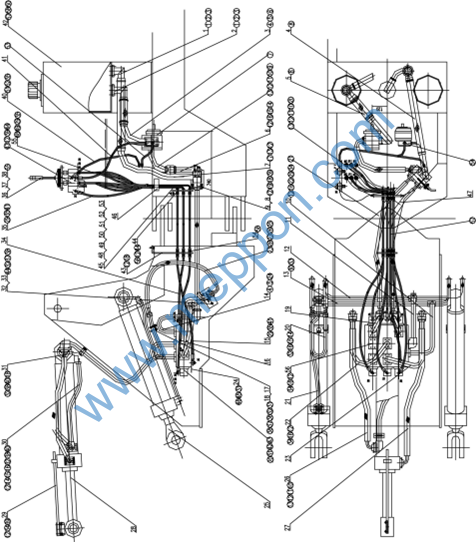

Z40H.14A 工作液压系统 Hydraulic System
(三路阀 3-Valve)
Z40H.14A 工作液压系统 Hydraulic System
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
1 |
Z40E 14 1 |
油管 |
Tube |
1 |
2 |
Z40E. 14F. 1 |
油管 |
Tube |
1 |
3 |
Z40E. 14F.2 |
油管 |
Tube |
1 |
4 |
Z40E 14- 1 |
51 低压胶管(l=730) Hose |
1 |
|
5 |
Z40E. 14-2 |
51 低压胶管 |
Hose |
1 |
6 |
Z40E. 14.4 |
油管 |
Tube |
1 |
7 |
Z40E 14B 1 |
油管 |
Tube |
1 |
8 |
Z40E. 14.6 |
联接板 |
Plate |
1 |
9 |
Z30. 14.20-2 |
螺塞 |
Plug |
1 |
10 |
Z40E 14B 2 |
油管 |
Tube |
1 |
11 |
Z40E. 14B.3 |
油管 |
Tube |
1 |
12 |
Z40E. 14B.4 |
油管 |
Tube |
1 |
13 |
Z40E 14B 5 |
油管 |
Tube |
1 |
14 |
Z50E. 14. 13 |
多路阀回油管 Tube |
1 |
|
15 |
Z40E. 14B. 15 |
胶管接头 |
Tube clip |
1 |
16 |
Z50E 14 10 |
胶管接头 |
Tube clip |
3 |
17 |
Z40E. 14-3 |
板 |
Plate |
2 |
18 |
Z40E. 14-4 |
衬垫 |
Bushing |
2 |
19 |
Z50E 14A 1 |
多路阀进油管 Tube |
1 |
|
20 |
Z40E. 14. 15 |
油管 |
Tube |
2 |
21 |
Z40E. 14. 16A |
油管 |
Tube |
2 |
22 |
Z40E 14B 6 |
油管 |
Tube |
1 |
23 |
Z40E. 14B.7 |
油管 |
Tube |
1 |
24 |
Z40E. 14B- 1 |
板 |
Plate |
1 |
25 |
Z40H 14 1 |
动臂油缸 Lift arm cylinder |
2 |
|
26 |
Z40E. 14.28 |
软管总成 |
Hose |
1 |
27 |
Z40E. 14.29 |
软管总成 |
Hose |
1 |
28 |
Z40H 14 2 |
转斗油缸 Dump cylinder |
1 |
|
29 |
Z40E. 14.22 |
标示杆 |
Lift arm cylinder |
1 |
30 |
Z40E. 14.23 |
油管 |
Tube |
1 |
31 |
Z50B. 14-6 |
板 |
Plate |
2 |
32 |
Z50B. 14.26 |
支板 |
Plate |
1 |
33 |
Z50B. 14.27 |
支板 |
Plate |
1 |
34 |
Z40E. 14B. 16 |
胶管接头 |
Tube clip |
3 |
Z40H.14A 工作液压系统 Hydraulic System
(三路阀 3-Valve)
