SINOMACH CHANGLIN ZL60H wheel loader parts catalog 01
Z60H.1 发动机系统(一) Engine Ststem(1)
Z60H.1 发动机系统㈠ Engine System ⑴
序号 No. |
零件代号 Part No. |
零 件 名 称 Part Name |
数量 Q’ty |
|
1 |
Z50H.1A-1 |
水箱减振垫 |
Cushion |
2 |
2 |
B-G057830-00157 |
螺栓M14×55ZnD |
Blot |
6 |
3 |
B-G00097B-00006 |
垫圈14ZnD |
Washer |
8 |
4 |
B-G000930-00005 |
垫圈14 |
Washer |
16 |
5 |
B-G061700-00010 |
螺母M14ZnD |
Nut |
6 |
6 |
Z50B.1-2 |
水箱撑杆 |
Support |
2 |
7 |
B-G057830-00057 |
螺栓M14×35ZnD |
Blot |
2 |
8 |
Z60H.1.3 |
水箱机油散热器组件 |
Radiator ass‘y |
1 |
9 |
Z60H.1-3 |
柴油机出水管 |
Hose |
1 |
10 |
Z50H.1A-10 |
柴油机进水接管 |
Hose |
3 |
11 |
B-J088700-00018 |
喉箍d70 |
Clamp |
8 |
12 |
Z50H.1A-21 |
夹布输油胶管φ10×1000 |
Hose |
1 |
13 |
B-J088700-00007 |
喉箍d16 |
Clamp |
4 |
14 |
Z60H.1.4 |
消音器支架 |
Support |
1 |
15 |
Z50H.1A.2 |
排气接管支架 |
Support |
1 |
16 |
Z60H.1-4 |
排气接管 |
Hose |
1 |
17 |
B-G000930-00001 |
垫圈10 |
Washer |
45 |
18 |
B-G00097B-00002 |
垫圈10ZnD |
Washer |
37 |
19 |
B-G057830-00006 |
螺栓M10×25ZnD |
Blot |
10 |
20 |
Z60H.1.5 |
排气垫 |
Pad |
1 |
21 |
B-G057830-00015 |
螺栓M10×40ZnD |
Blot |
24 |
22 |
B-G061700-00003 |
螺母M10ZnD |
Nut |
13 |
23 |
W-02-00058 |
消声器(带排气尾管) |
Noise suppresser |
1 |
24 |
Z50H.1A-5 |
空滤器卡箍 |
Clamp |
1 |
25 |
Z50H.1A.4 |
空滤器接管 |
Hose |
1 |
26 |
B-G057830-00018 |
螺栓M10×50ZnD |
Blot |
1 |
27 |
Z60H.1.7 |
空滤器卡箍 |
Clamp |
1 |
28 |
Z60H.1-9 |
垫 |
Pad |
1 |
29 |
W-02-00045 |
空滤器总成|AH19227-SD |
Air cleaner ass‘y |
1 |
30 |
W-02-00125 |
柴油机6CTAA8.3-C240 |
Engine |
1 |
31 |
Z60H.1.6 |
空滤器支架 |
Support |
1 |
32 |
Z50H.1A.6 |
支架 |
Support |
1 |
33 |
Z50B.1C.15 |
油门软轴 |
Flexible shaft |
1 |
34 |
B-G057830-00132 |
螺栓M6×25ZnD |
Blot |
3 |
35 |
B-G061700-00034 |
螺母M6ZnD |
Nut |
5 |
36 |
B-G00097B-00021 |
垫圈6ZnD |
Washer |
9 |
37 |
B-G000930-00015 |
垫圈6 |
Washer |
7 |
38 |
Z50H.1A-6 |
油门手柄 |
Handle |
1 |
39 |
Z30.1A.1 |
球铰接头 |
Joint |
2 |
Z60H.1 发动机系统㈠ Engine System ⑴
序号 No. |
零件代号 Part No. |
零 Part Name |
数量 Q‘ty |
|
40 |
Z50H.1A.8 |
油门软轴支架 |
Support |
1 |
41 |
W-02-00068 |
油门踏板(行程75) |
Acceletor pedal |
1 |
42 |
B-G057830-00083 |
螺栓M16×65-10.9ZnD |
Blot |
2 |
43 |
B-G00097B-00008 |
垫圈16ZnD |
Washer |
10 |
44 |
B-G000930-00006 |
垫圈16 |
Washer |
10 |
45 |
B-G061700-00014 |
螺母M16ZnD |
Nut |
2 |
46 |
Z50H.1A.9 |
支板 |
Plate |
1 |
47 |
B-G057850-00036 |
螺栓M22×1.5×140-10.9ZnD |
Blot |
4 |
48 |
B-G000930-00009 |
垫圈22 |
Washer |
4 |
49 |
Z30.1-10 |
垫圈 |
Washer |
8 |
50 |
Z30.1.2 |
缓冲橡胶垫 |
Cushion |
4 |
51 |
B-G061710-00018 |
螺母M22×1.5ZnD |
Nut |
4 |
52 |
Z50H.1A-16 |
输油泵进油接头 |
Joint |
1 |
53 |
W-02-00038 |
进油软管|4RCG12350700 |
Hose |
1 |
54 |
B-J009990-00001 |
铰接螺栓M14×1.5×32 |
Blot |
2 |
55 |
B-J010020-00003 |
垫圈14 |
Washer |
4 |
56 |
Z60H.1-15 |
进气胶管 |
Hose |
1 |
57 |
Z50H.1A-15 |
进气胶管 |
Hose |
1 |
58 |
Z60H.1-14 |
进气接管 |
Hose |
1 |
59 |
W-02-00130 |
预紧力弹簧卡箍115 |
Clamp |
2 |
60 |
W-02-00131 |
预紧力弹簧卡箍125 |
Clamp |
2 |
61 |
Z50H.1A-7 |
油底壳放油接头 |
Joint |
1 |
62 |
Z50B.1-15 |
夹布输油胶管 |
Hose |
1 |
63 |
B-J009990-00005 |
铰接螺栓M18×1.5×38 |
Blot |
1 |
64 |
B-J010020-00005 |
垫圈18 |
Washer |
2 |
65 |
B-J088700-00014 |
喉箍d32 |
Clamp |
2 |
66 |
Z50H.1A-20 |
柴油机进水管 |
Hose |
1 |
67 |
Z50H.1A-19 |
柴油机进水接管 |
Hose |
1 |
68 |
Z50B.1.11 |
接管 |
Hose |
1 |
69 |
Z50B.1-12 |
螺塞 |
Plug |
1 |
70 |
B-G057830-00003 |
螺栓M10×20ZnD |
Blot |
2 |
71 |
柴油机附件 |
Engine accessory |
1 |
|
72 |
Z60H.1-8 |
柴油机回油管φ8×1100 |
Hose |
1 |
73 |
Z60H.1-11 |
飞轮连接壳体 |
Connecting |
1 |
74 |
Z60H.1-10 |
螺栓 |
Blot |
8 |
75 |
Z60H.1-12 |
飞轮壳连接壳体 |
Connecting |
1 |
76 |
B-G057830-00104 |
螺栓M20×80ZnD |
Blot |
2 |
77 |
B-Q020490-00011 |
垫圈20 |
Washer |
2 |
78 |
Z60H.1-13 |
连接板 |
Plate |
2 |
Z60H.1 发动机系统㈠ Engine System ⑴
序号 No. |
零件代号 Part No. |
零 件 名 称 Part Name |
数量 Q’ty |
|
79 |
Z60H.1-5 |
垫 |
Washer |
4 |
80 |
Z60H.1-6 |
垫 |
Washer |
4 |
81 |
Z60H.1-7 |
垫 |
Washer |
6 |
82 |
B-G000930-00008 |
垫圈20 |
Washer |
2 |
83 |
B-G061700-00018 |
螺母M20ZnD |
Nut |
2 |
84 |
Z30.1-10 |
垫圈 |
Washer |
8 |
85 |
Z30.1.2 |
缓冲橡胶垫 |
Cushion |
4 |
86 |
B-G057830-00075 |
螺栓M16×45-10.9ZnD |
Blot |
8 |
87 |
Z50H.1A.3 |
柴油机后支座 |
Support |
2 |
88 |
B-G057830-00130 |
螺栓M6×16ZnD |
Blot |
2 |

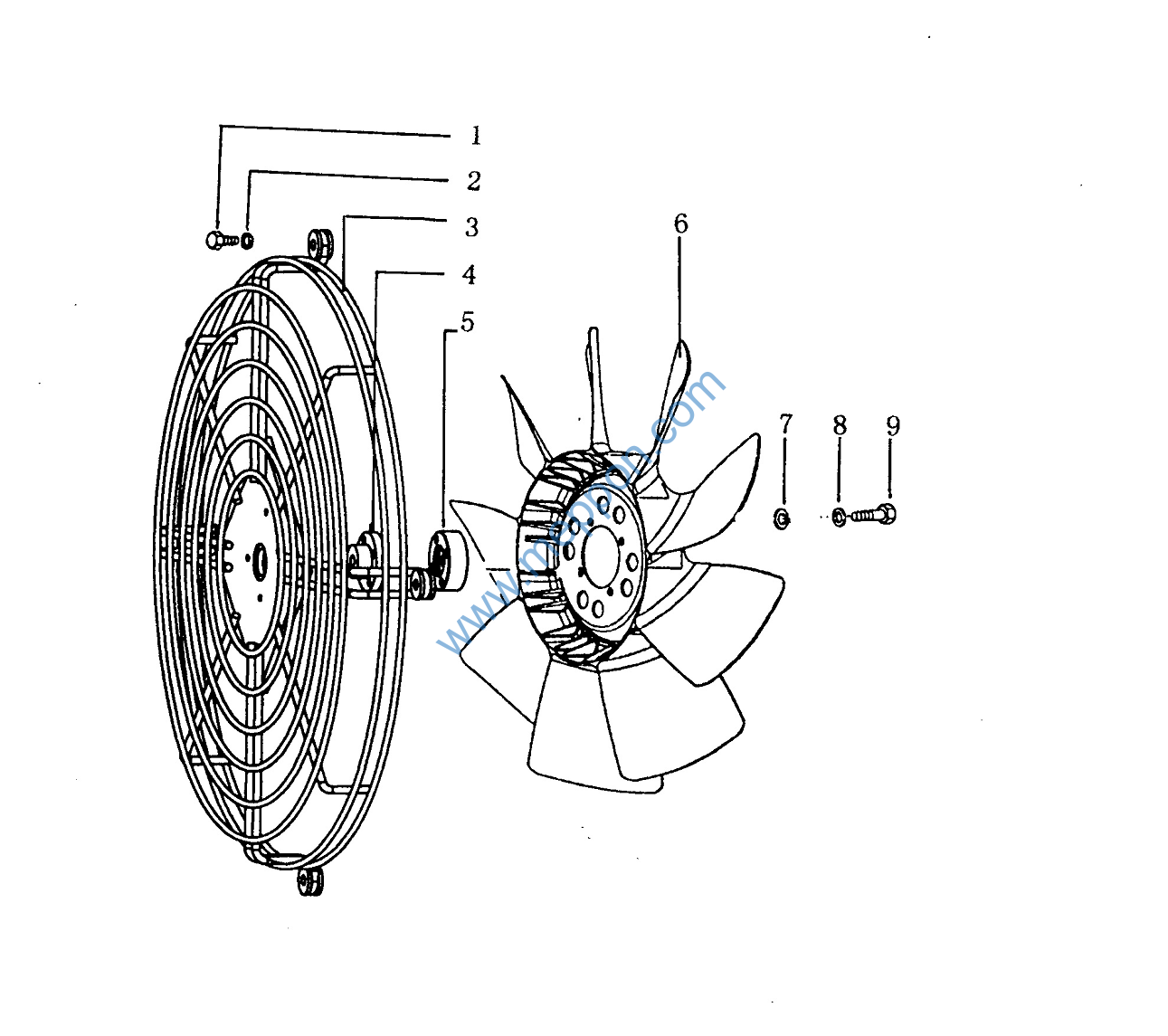

Z60H.1 发动机系统
㈡ Engine Ststem ⑵
Z60H.1 发动机系统
㈡ Engine Ststem ⑵
序号 No. |
零件代号 Part No. |
零 件 名 称 Part Name |
数量 Q’ty |
|
1 |
B-G057830-00037 |
螺栓M12×35ZnD |
Blot |
4 |
2 |
B-Q020490-00003 |
垫圈12 |
Washer |
4 |
3 |
Z50G.1F.2 |
护风圈 |
Ring |
1 |
4 |
Z50G.1F-5 |
连接法兰 |
Coupling |
1 |
5 |
Z50G.1F-4 |
法兰 |
Coupling |
1 |
6 |
W-02-00168 |
风扇4735-42600-YS-762 |
Ventilator |
1 |
7 |
B-G00097B-00002 |
垫圈10ZnD |
Washer |
4 |
8 |
B-G000930-00001 |
垫圈10 |
Washer |
4 |
9 |
B-G057830-00018 |
螺栓M10×50ZnD |
Blot |
4 |
