SINOMACH CHANGLIN ZL60H wheel loader parts catalog 02

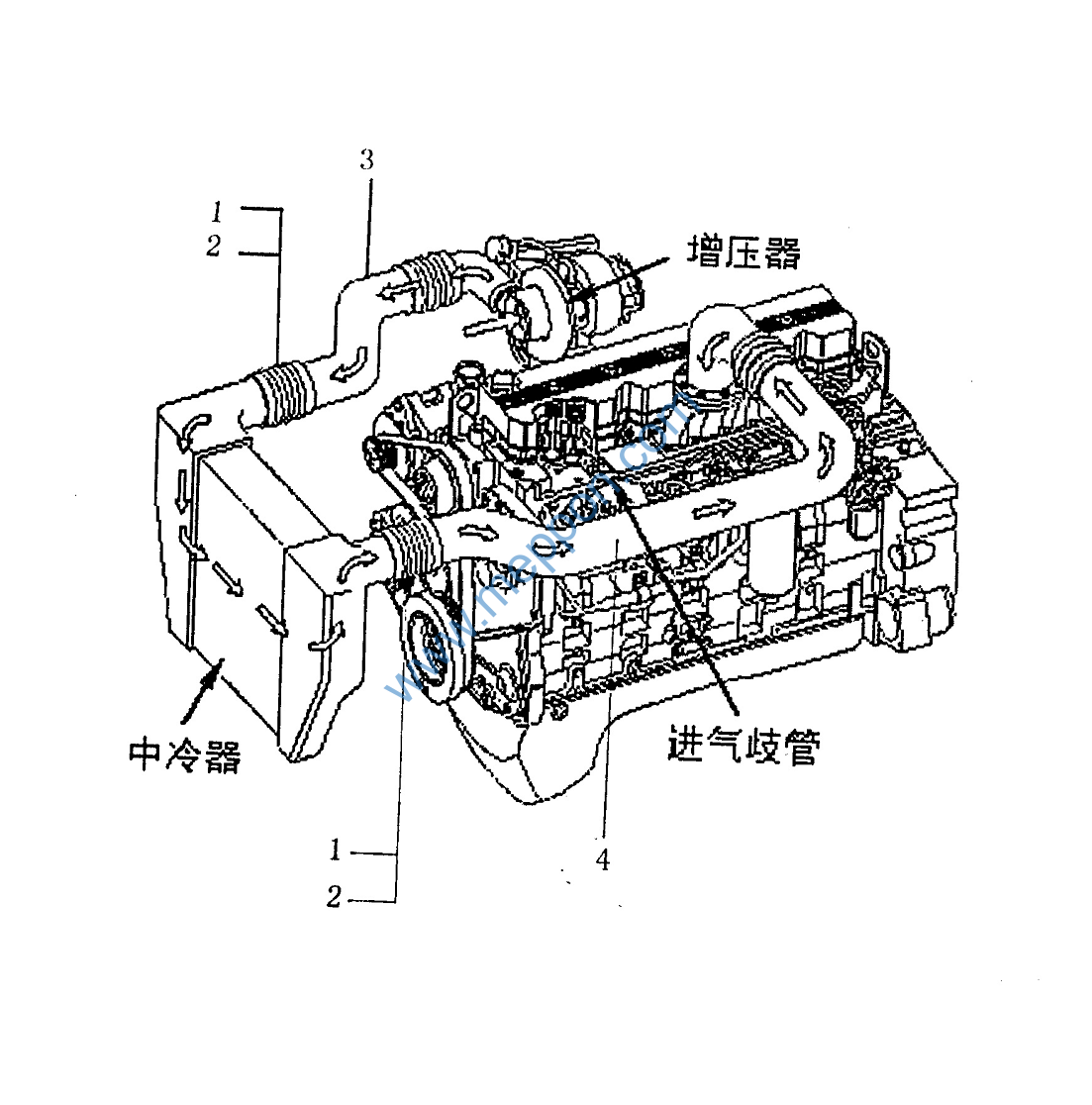

Z60H.1 发动机系统
㈢ Engine Ststem ⑶
Z60H.1 发动机系统㈢ Engine Ststem⑶
序号 No. |
零件代号 Part No. |
零 件 名 称 Part Name |
数量 Q’ty |
|
1 |
W-02-00127 |
中冷器进气接管89×140 |
Hose |
2 |
2 |
W-02-00129 |
预紧力弹簧卡箍99 |
Clamp |
4 |
3 |
Z50H.1A-9 |
中冷器进气管 |
Hose |
1 |
4 |
Z50H.1A-14 |
中冷器出气管 |
Hose |
1 |
Z60H.1.1 柴油箱总成 Diesel Motor System
Z60H.1.1 柴油箱总成 Diesel Motor System
序号NO. |
零 Part No. |
名 Part Name |
数量Q‘ty |
1 |
Z60H.1.1.1 |
柴油箱 Fuel tank |
1 |
2 |
Z50B.1-14 |
螺塞 Plug |
1 |
3 |
B-J07757B-00001 |
O形密封圈S10(26501600) O-ring |
1 |
4 |
Z30.14A.8.7-1 |
油标 Sign |
2 |
5 |
B-Q020710-00075 |
O形圈 51×3.5 O-ring |
2 |
6 |
Z30.14A.8.7-3 |
油窗板 Plate |
2 |
7 |
Z30.14A.8.7-2 |
油标镜 Lens |
2 |
8 |
W-15-00084 |
粗滤器|07056-18416 Filter |
1 |
9 |
W-02-00034 |
带锁(暗锁)加油口盖|CA-10 Cover |
1 |
10 |
Z60H.1.1-1 |
垫 Pad |
3 |
11 |
Z60H.1.1.3 |
通气管盖 Plate |
2 |
12 |
Z50B.1-4 |
接头体 Joint |
2 |
13 |
Z50B.1.5 |
通气管 Air pipe |
2 |
14 |
B-G057830-00006 |
螺栓 M10×25 ZnD Bolt |
18 |
15 |
B-G000930-00001 |
垫圈 10 Washer |
18 |
16 |
B-G00097B-00002 |
垫圈 10 ZnD Washer |
18 |
17 |
B-G057830-00114 |
螺栓 M24×60 ZnD Bolt |
1 |
18 |
B-Q020490-00015 |
垫圈 24 Washer |
3 |
19 |
B-G057850-00051 |
螺栓M24×2×140ZnD Bolt |
2 |
20 |
Z60F.1-20 |
调整垫 Tab |
1组 |
21 |
B-J009990-00001 |
铰接螺栓 M14×1.5×32 Bolt |
1 |
22 |
B-J010020-00003 |
垫圈 14 Washer |
2 |
23 |
进油软管 pipe |
1 |
|
24 |
Z60H.1.1.2 |
吸油管盖 Plate |
1 |
25 |
B-Q020710-00013 |
O形圈130×3.1 O-ring |
1 |
26 |
HG4-405-75 |
输油软管ф8×1200 Hose |
1 |
Z60H.4 液力变速器系统 T/C、T/M System
Z60H.4 液力变速器系统 T/C、T/M System
序号 No. |
零 Part No. |
名
Part Name |
数量 Q‘ty |
1 |
Z60H.4.2.1 |
接管 Tube |
1 |
2 |
B-G03452A-00012 |
O形图30×3.55 O-ring |
2 |
3 |
Z60H.4.1.2 |
接管 Tube |
1 |
4 |
B-Q020750-00171 |
胶管接头25I-3310 Hose |
1 |
5 |
B-Q020710-00050 |
O形图32×3.1 O-ring |
6 |
6 |
B-Q020750-00170 |
胶管接头25I-3200 Hose |
1 |
7 |
Z60H.4.1.1 |
接管 Tube |
1 |
8 |
B-J010000-00001 |
螺塞M10×1 Plug |
2 |
9 |
B-J010020-00001 |
垫圈10 Washer |
2 |
10 |
Z60H.4.1-1 |
接头 Joint |
2 |
11 |
B-J010020-00010 |
垫圈30 Washer |
2 |
12 |
W-03-00002 |
变速器4WG200 T/C&T/M a‘ssy |
1 |
13 |
B-G057830-00011 |
螺栓M10×35-10.9 ZnD Bolt |
20 |
14 |
B-G000930-00001 |
垫圈10 Washer |
20 |
15 |
B-G057820-00124 |
螺栓M22×140 ZnD Bolt |
2 |
16 |
Z60F.4-1 |
垫圈 Washer |
4 |
17 |
Z60F.4.4.1 |
缓冲座 Support |
2 |
18 |
Z60F.4.4-1 |
缓冲橡胶 Cushion |
2 |
19 |
B-Q020490-00013 |
垫圈22 Washer |
4 |
20 |
B-G061720-00009 |
螺母M22 ZnD Nut |
2 |
21 |
B-G061700-00020 |
螺母M22 ZnD Nut |
2 |
22 |
B-G057830-00104 |
螺栓M20×80 ZnD Bolt |
4 |
23 |
B-G061720-00008 |
螺母M20 ZnD Nut |
4 |
24 |
Z60F.4.3 |
变速器支承座 Support |
1 |
25 |
B-G057830-00100 |
螺栓M20×55 ZnD Bolt |
4 |
26 |
B-G000930-00008 |
垫圈20 Washer |
4 |
|
