SINOMACH CHANGLIN ZL60H wheel loader parts catalog 03
20 |
B-G061720-00009 |
螺母M22 ZnD Nut |
2 |
21 |
B-G061700-00020 |
螺母M22 ZnD Nut |
2 |
22 |
B-G057830-00104 |
螺栓M20×80 ZnD Bolt |
4 |
23 |
B-G061720-00008 |
螺母M20 ZnD Nut |
4 |
24 |
Z60F.4.3 |
变速器支承座 Support |
1 |
25 |
B-G057830-00100 |
螺栓M20×55 ZnD Bolt |
4 |
26 |
B-G000930-00008 |
垫圈20 Washer |
4 |
|

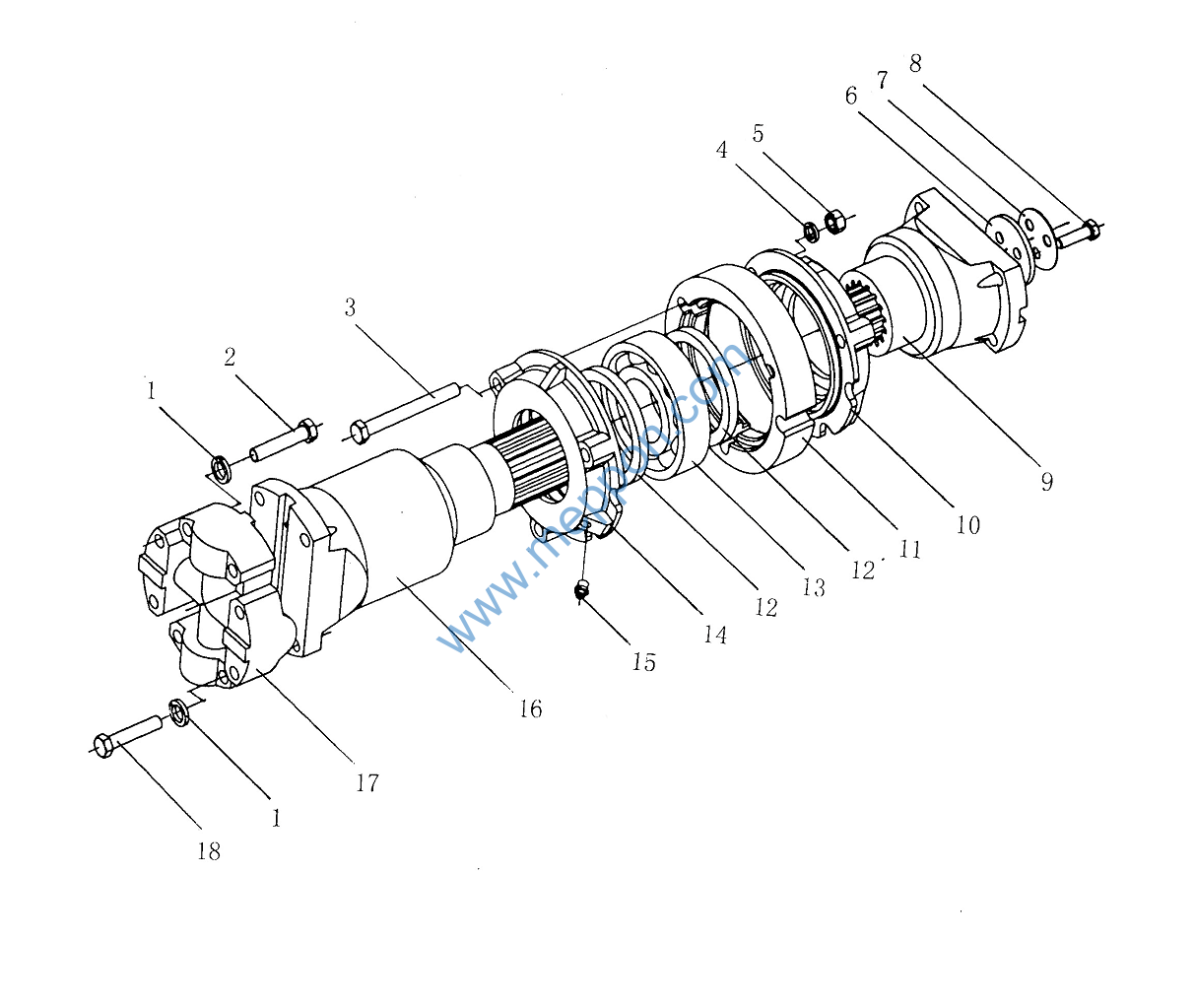

Z60F.5A 前传动轴(一) Front Drive Shaft(1)
Z60F.5A 前传动轴(一) Front Drive Shaft(1)
序号 No. |
零 Part No. |
名 Part Name |
数量 Q‘ty |
1 |
Z60F.5-5 |
垫圈 Washer |
8 |
2 |
Z60F.5-1 |
螺栓 Bolt |
4 |
3 |
B-G057850-00001 |
螺栓M12×1.25×110 Bolt |
3 |
4 |
B-G000930-00003 |
垫圈12 Washer |
3 |
5 |
B-G061710-00003 |
螺母M12×1.25 Nut |
3 |
6 |
85Z.01.3-6 |
垫板 Plate |
1 |
7 |
85Z.01.3-5 |
锁板 Lock spacer |
1 |
8 |
B-G057830-00012 |
螺栓M10×35 Bolt |
3 |
9 |
花键套叉 Spline spacer |
1 |
|
10 |
Z60F.5-4 |
后盖 Rear cover |
1 |
11 |
Z60F.5-3 |
垫环 Ring |
1 |
12 |
B-G09877A-00010 |
密封圈B85×110×12B Seal ring |
1 |
13 |
B-G002760-00033 |
轴承6312 Bearing |
2 |
14 |
Z60F.5-2 |
前盖 Front cover |
1 |
15 |
B-J07940A-00001 |
油杯M10×1 Crease fitting |
1 |
16 |
花键轴叉 Spline shaft |
1 |
|
17 |
2V7153 |
万向节总成 Cross shaft ass‘y |
1 |
18 |
Y2-20VNF-2A |
螺栓 Bolt |
4 |
|

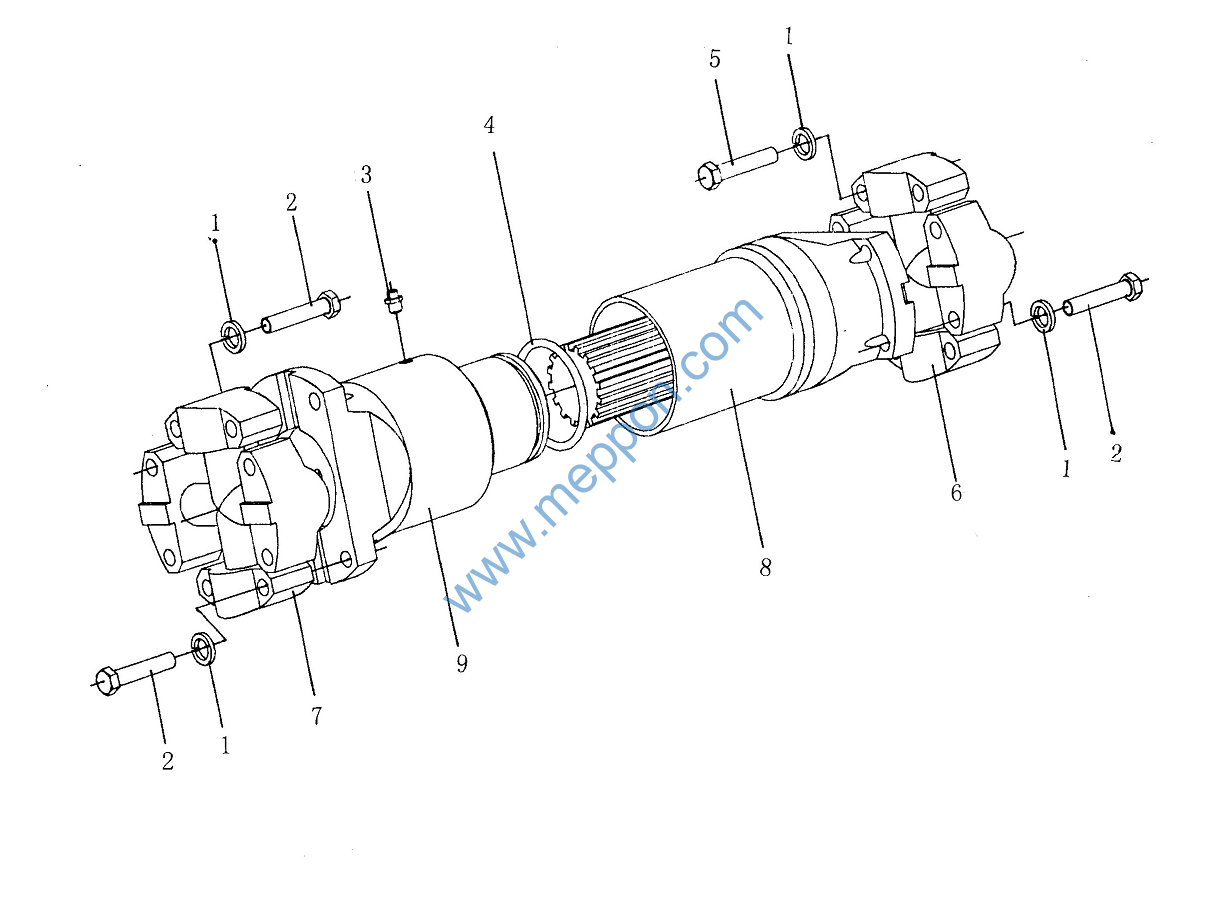

Z60F.5A 前传动轴(二) Front Drive Shaft(2)
Z60F.5A 前传动轴(二) Front Drive Shaft(2)
序号 No. |
零 Part No. |
名 Part Name |
数量 Q‘ty |
1 |
Z60F.5-5 |
垫圈 Washer |
8 |
2 |
Y2-20VNF-2A |
螺栓 Bolt |
12 |
3 |
B-J07940A-00001 |
油杯M10×1 Crease fitting |
1 |
4 |
B-Q020710-00105 |
O形圈90×5.7 O-ring |
1 |
5 |
Z60F.5-1 |
螺栓 Bolt |
4 |
6 |
万向节总成 Cross shaft ass‘y |
1 |
|
7 |
2V7153 |
万向节总成 Cross shaft ass‘y |
1 |
8 |
ZL50A.4-2.1 |
花键轴 Sppine shaft |
1 |
85Z.01.3.2-2 |
防尘盖 Dust cover |
1 |
|
9 |
花键轴叉 Spline shaft |
1 |
|
|

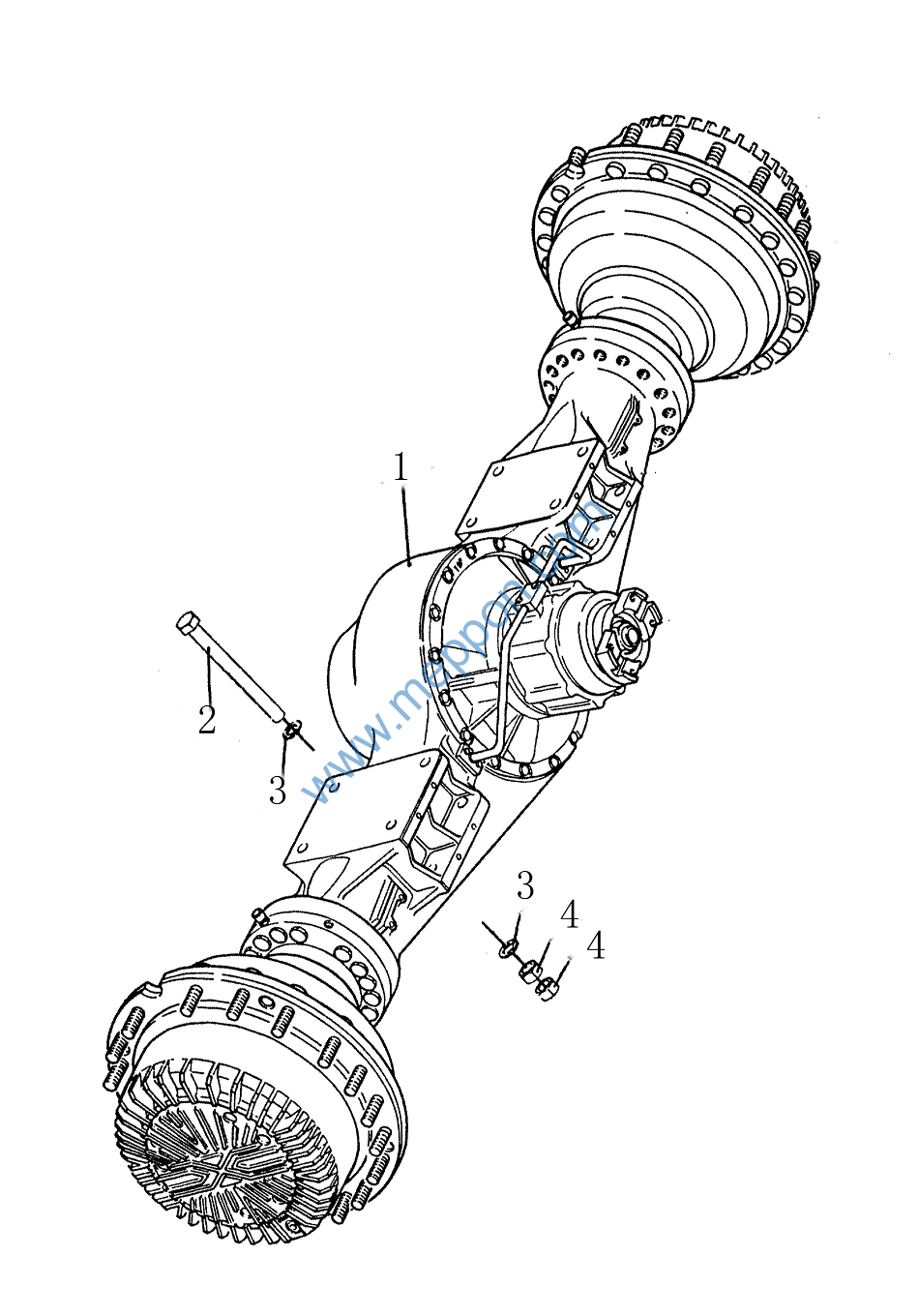

Z60F.6 前 桥 Front Axle Ass’y
Z60H.6 前 桥 Front Axle Ass’y
序号 No. |
零 Part No. |
名
Part Name |
数量 Q’ty |
1 |
W-03-00022 |
前桥|3.2863.3 Front Axle |
1 |
2 |
B-G057850-00046 |
螺栓M27×2×300-10.9ZnD Bolt |
8 |
3 |
B-Q020490-00017 |
垫圈27 Washer |
16 |
4 |
B-G061710-00020 |
螺母M27×2-10ZnD Nut |
16 |
