SINOMACH CHANGLIN ZL60H wheel loader parts catalog 11
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
1 |
Z50B.14A-1 |
板 |
Plate |
4 |
2 |
Z50B.14A-2 |
衬套 |
Bushing |
8 |
3 |
Z50B.14A-3 |
橡胶压板 |
Plate |
8 |
4 |
Z50B.14A-7 |
座 |
Seat |
4 |
5 |
Z60F.G1.2.5 |
油管 |
Tube |
1 |
6 |
Z50B.14A.9 |
支架 |
Support plate |
2 |
7 |
Z60F.G2.3.1 |
夹爪油缸 |
Clamp cylinder |
2 |
8 |
Z60F.G2.3.4 |
油管 |
Tube |
4 |
9 |
Z60F.G2.3.2 |
油管 |
Tube |
1 |
10 |
Z40E.14A-4 |
垫块 |
Seat |
3 |
11 |
Z40E.14A-5 |
压板 |
plate |
3 |
12 |
Z60F.G2.3.3 |
油管 |
Tube |
1 |
13 |
Z60F.G1.2.9 |
油管 |
Tube |
1 |
以下件为图中带○的序号 Following is serial number in the chart with ○ |
||||
1 |
B-G000930-00017 |
垫圈8 |
Washer |
8 |
2 |
B-G057830-00145 |
螺栓M8X30-10.9ZnD |
Bolt |
56 |
3 |
B-Q020140-00001 |
分离式法兰A32.6/35 |
Flange |
12 |
4 |
B-Q020710-00049 |
O形圈31X3.5 |
O-ring |
6 |
5 |
B-Q020560-00001 |
软管总成19-1000 |
Hose ass’y |
2 |
6 |
B-Q020490-00001 |
垫圈10 |
Washer |
19 |
7 |
B-G057820-00023 |
螺栓M10x70ZnD |
Bolt |
4 |
8 |
B-G057830-00006 |
螺栓M10X25ZnD |
Bolt |
4 |
9 |
B-G057820-00024 |
螺栓M10x75ZnD |
Bolt |
4 |
10 |
B-Q020710-00057 |
O形圈36X3.5 |
O-ring |
2 |
11 |
W-15-00059 |
旋转接头|ZF-17 |
Eddy Joint |
2 |
12 |
B-Q020290-00007 |
软管总成16-700 |
Hose ass’y |
4 |
13 |
B-Q020120-00003 |
U形管夹A28 |
U-clip |
2 |
14 |
B-G061760-00001 |
螺母M10X1.25ZnD |
Nut |
4 |
15 |
B-G057820-00016 |
螺栓M10x55ZnD |
Bolt |
3 |
16 |
B-Q020540-00004 |
软管总成19-650 |
Hose ass’y |
2 |

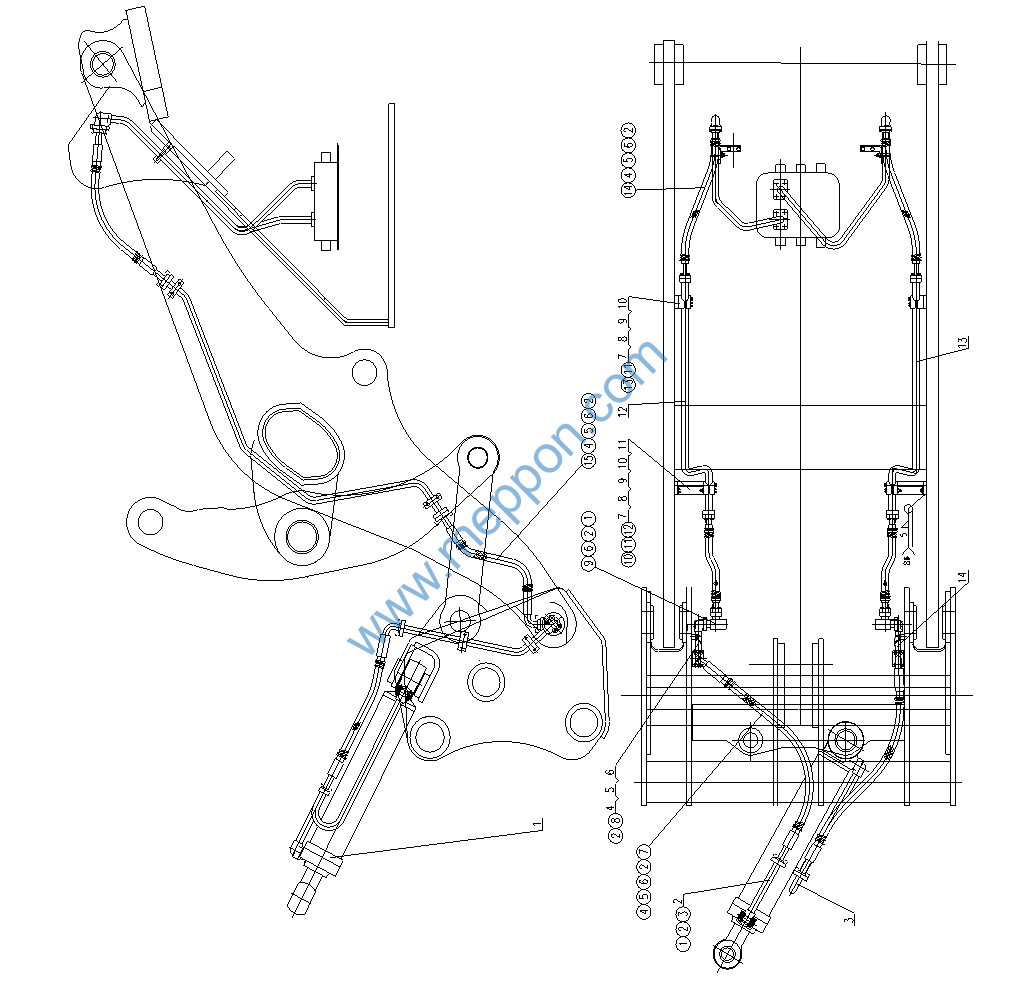

Z60H.14H 工作液压系统 Hydraulic System
(配侧卸斗 With Side Bucket)
Z60H.14H 工作液压系统 Hydraulic System
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
1 |
Z60F.G1.2.4 |
侧卸油缸 |
Cylinder |
1 |
2 |
Z60F.G1.2.7 |
油管 |
Tube |
1 |
3 |
Z60F.G1.2.8 |
油管 |
Tube |
1 |
4 |
Z60F.G1.2-2 |
管夹 |
Tube clip |
2 |
5 |
Z60F.G1.2-1 |
板 |
Plate |
2 |
6 |
Z60F.G1.2.6 |
油管 |
Tube |
1 |
7 |
Z50B.14A-7 |
座 |
Seat |
4 |
8 |
Z50B.14A-3 |
橡胶压板 |
Plate |
8 |
9 |
Z50B.14A-2 |
衬套 |
Bushing |
8 |
10 |
Z50B.14A-1 |
板 |
Plate |
4 |
11 |
Z50B.14A.9 |
支架 |
Support plate |
2 |
12 |
Z60F.G1.2.5 |
油管 |
Tube |
1 |
13 |
Z60F.G1.2.9 |
油管 |
Tube |
1 |
14 |
Z60F.G1.2.10 |
油管 |
Tube |
1 |
以下件为图中带○的序号 Following is serial number in the chart with ○ |
||||
1 |
B-Q020710-00057 |
O形圈36X3.5 |
O-ring |
4 |
2 |
B-G000930-00017 |
垫圈8 |
Washer |
72 |
3 |
B-G057820-00164 |
螺栓M8x55ZnD |
Bolt |
8 |
4 |
B-Q020710-00049 |
O形圈31X3.5 |
O-ring |
12 |
5 |
B-Q020140-00001 |
分离式法兰A32.6/35 |
Flange |
20 |
6 |
B-G057830-00145 |
螺栓M8X30-10.9ZnD |
Bolt |
56 |
7 |
B-Q020540-00005 |
软管总成19-1100 |
Hose ass’y |
2 |
8 |
B-G057830-00143 |
螺栓M8x25ZnD |
Bolt |
4 |
9 |
W-15-00059 |
旋转接头|ZF-17 |
Eddy Joint |
2 |
10 |
B-G057820-00024 |
螺栓M10x75ZnD |
Bolt |
4 |
11 |
B-Q020490-00001 |
垫圈10 |
Washer |
8 |
12 |
B-G057830-00006 |
螺栓M10X25ZnD |
Bolt |
8 |
13 |
B-G057820-00023 |
螺栓M10x70ZnD |
Bolt |
4 |
14 |
B-Q020560-00001 |
软管总成19-1000 |
Hose ass’y |
2 |
15 |
B-Q020540-00004 |
软管总成19-650 |
Hose ass’y |
2 |

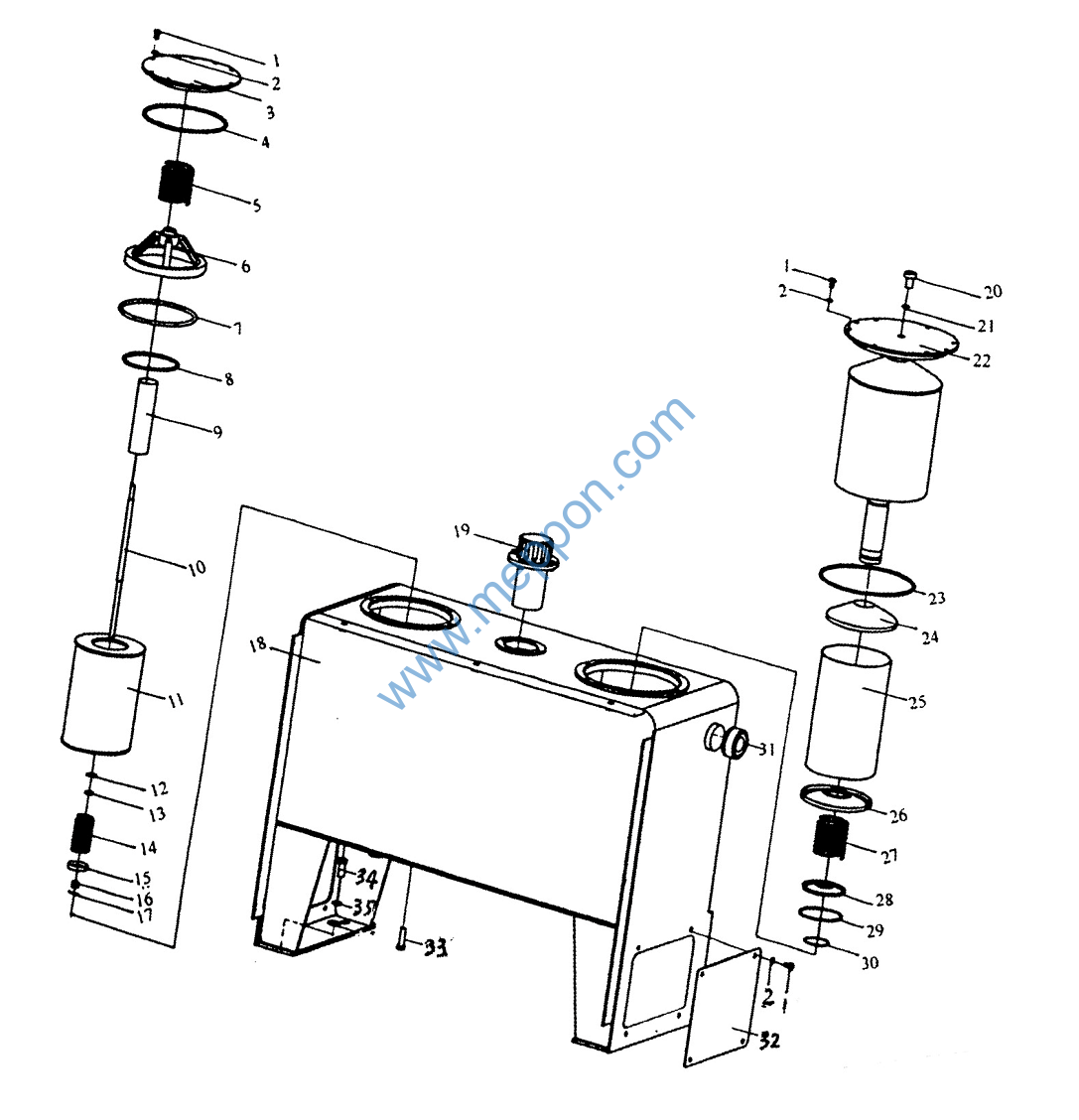

Z60H.14.1 油
箱 Hydraulic Tank
Z60H.14.1 油
箱 Hydraulic Tank
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
1 |
B-G057830-00137 |
螺栓M8×16 ZnD |
Bolt |
20 |
2 |
B-G00097B-00023 |
垫圈8 |
Washer |
20 |
3 |
Z30.14.8-7 |
滤油器盖 |
Filter cover |
1 |
4 |
GB1235-76 |
O形圈200×5.7 |
O-ring |
1 |
5 |
Z60H.14B.1-1 |
弹簧 |
Spring |
1 |
6 |
Z30.14.8-5 |
支架 |
Support |
1 |
7 |
B-Q020710-00027 |
O形圈185×5.7 |
O-ring |
1 |
8 |
B-Q020710-00014 |
O形圈130×5.7 |
O-ring |
1 |
9 |
Z30.14.8.3 |
磁铁芯 |
Magnetic core |
1 |
10 |
Z50B.14.21-3 |
拉杆 |
Drag rod |
1 |
11 |
Z50B.14.21.4 |
滤网总成 |
Oil screen ass’y |
1 |
12 |
Z30.14.8-3 |
铜垫 |
Copper pad |
1 |
13 |
B-G061720-00002 |
螺母M12 ZnD |
Nut |
1 |
14 |
Z30.14.8-2 |
弹簧 |
Spring |
1 |
15 |
Z30.14.8-1 |
弹簧压盖 |
Spring pressure cover |
1 |
16 |
B-G061780-00002 |
螺母M10 ZnD |
Nut |
1 |
17 |
B-G000910-00020 |
开口销 2×20 |
Pin |
1 |
18 |
Z60H.14.1.1 |
箱体 |
Tank body |
1 |
19 |
W-15-00064 |
液压空气滤清器QUQ2.5-A |
Air filter |
1 |
20 |
Z30.14.8-18 |
螺塞 |
Plug |
1 |
21 |
B-Q020710-00023 |
O形圈16×2.4 |
O-ring |
1 |
22 |
Z60F.14B.1.2 |
油滤器罩 |
Oil filter cap |
1 |
23 |
B-Q020710-00043 |
O形圈270×5.7 |
O-ring |
1 |
24 |
Z60F.14.1.3-1 |
上压盖 |
Upper pressure cover |
1 |
25 |
Z60F.14.1.2 |
滤芯 |
Filter core |
1 |
26 |
下压盖 |
Lower pressure cover |
1 |
|
27 |
Z60F.14.1-3 |
弹簧 |
Spring |
1 |
28 |
Z60F.14.1-2 |
弹簧压盖 |
Spring pressure cover |
1 |
29 30 |
Z60F.14.1-1 B-Q020710-00090 |
弹簧卡圈 O形圈70×3.1 |
Snap ring O-ring |
1 1 |
Z60H.14.1 油
箱 Hydraulic Tank
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
31 |
W-15-00168 |
液位计总成YWZ-127 |
Oil gauge |
1 |
32 |
Z50B.14.21-4 |
盖板 |
Cover plate |
2 |
33 |
Z50B.14.21-5 |
螺塞 |
Plug |
1 |
34 |
B-G057830-00073 |
螺栓 M16×40 ZnD |
Bolt |
4 |
35 |
B-Q020490-00007 |
垫圈 16 |
Washer |
4 |
|

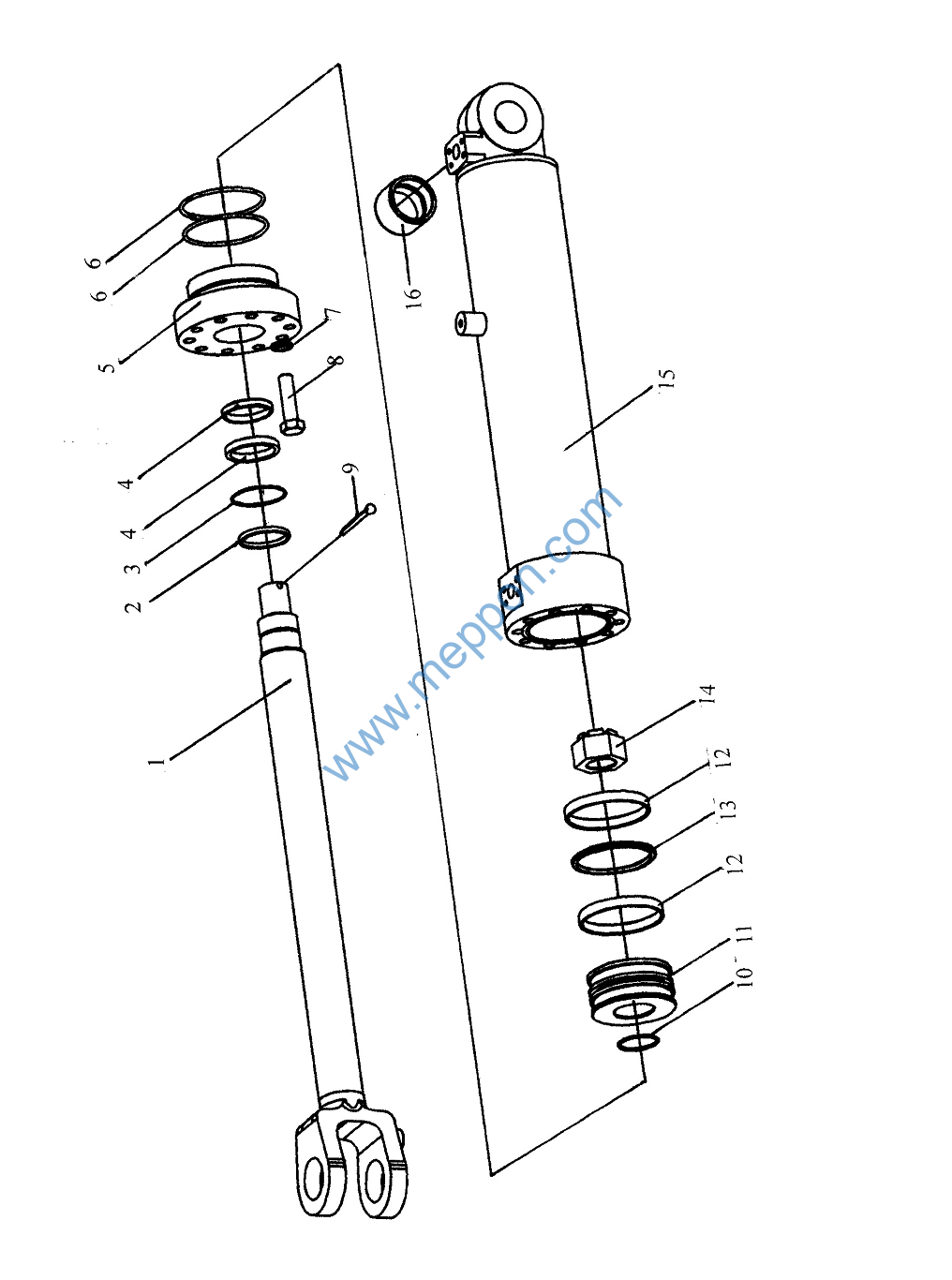

Z60F.14.20 动臂油缸 Lift Arm Cylinder
Z60F.14.20 动臂油缸 Lift Arm Cylinder
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
1 |
Z60F.14.20.1 |
活塞杆 Piston rod |
1 |
2 |
HS3300900-01-200 |
防尘圈FC90 Dust ring |
1 |
3 |
B-Q020710-00002 |
O形圈100×5.7 O-ring |
1 |
4 |
HS2310900-03-200 |
轴用Ky密封圈90×7.5 Seal ring |
2 |
5 |
Z50B.14.10-1 |
缸头 Cylinder head |
1 |
6 |
B-Q020710-00108 |
O形圈160×5.7 O-ring |
2 |
7 |
B-G000930-00006 |
垫圈 16 Washer |
12 |
8 |
GB/T5785-1986 |
螺栓M16×1.5×80 Bolt |
12 |
9 |
Z50B.14.10-6 |
止动钢丝圈 Ring |
1 |
10 |
B-Q020710-00087 |
O形圈65×3.1 O-ring |
1 |
11 |
Z50B.14.10A-2 |
活塞 Piston |
1 |
12 |
Z50B.14.10-3 |
支承环 Back-up ring |
2 |
13 |
HK1501600-05-55N |
格来圈 1800 Seal ring |
1 |
14 |
Z50B.14.10A-3 |
锁紧螺母 Nut |
1 |
15 |
Z60F.14.20.2 |
缸体 Cylinder body |
1 |
16 |
Z60F.14.20-2 |
轴套 Bushing |
1
|
