SINOMACH CHANGLIN ZL75H wheel loader parts catalog 03

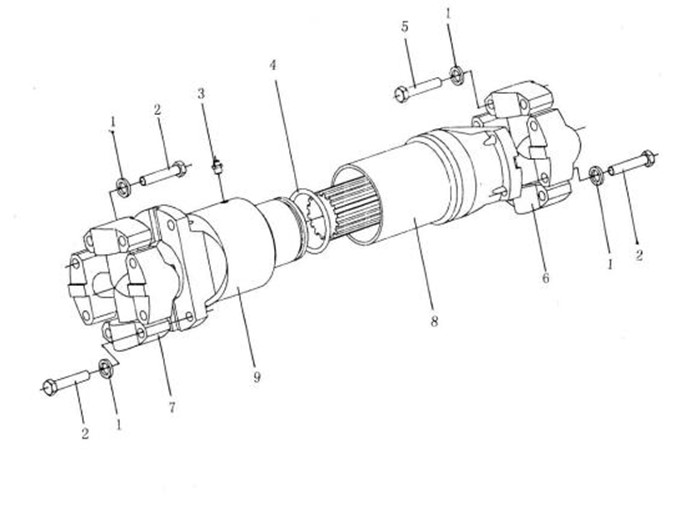

Z75H.5 前传动轴(二) Front Drive Shaft(2)
|
|
Z75H.5 前传动轴(二) Front Drive Shaft(2)
|
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
|
1 |
Z60F.5-5 |
垫圈 |
Washer |
16 |
|
2 |
Y2-20VNF-2A |
螺栓 |
Bolt |
12 |
|
3 |
B-J07940A-00001 |
油杯 M10×1 Crease fitting |
1 |
|
|
4 |
B-Q020710-00105 |
O 形圈 90×5.7 O-ring |
1 |
|
|
5 |
Z60F.5-1 |
螺栓 |
Bolt |
4 |
|
6 |
万向节总成 Cross shaft ass‘y |
1 |
||
|
7 |
2V7153 |
万向节总成 Cross shaft ass‘y |
1 |
|
|
8 |
85Z.01.3.2-2 |
花键轴 防尘盖 |
Sppine shaft Dust cover |
1 1 |
|
9 |
花键轴叉 Spline shaft |
1 |
||

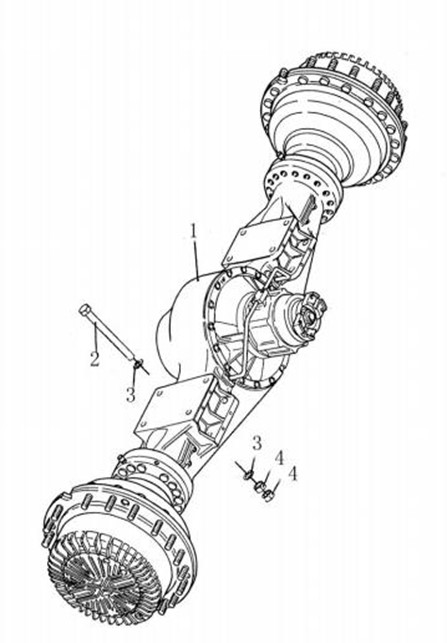

Z75H.6 前桥 Front Axle
|
|
Z75H.6 前桥 Front Axle
|
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
|
1 |
W-03-00104 |
前桥 4474 054 045 Front Axle |
1 |
|
|
2 |
B-G057850-00094 |
螺栓 M30×2×340-10.9ZnD Bolt |
8 |
|
|
3 |
B-Q020490-00019 |
垫圈 30 |
Washer |
16 |
|
4 |
B-G061710-00028 |
螺母 M30×2-10ZnD Nut |
16 |
|
Z75H.6.1 车轮 Wheel Ass‘y
Z75H.6.1 车轮 Wheel Ass‘y
|
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
|
1 |
Z75H.6.1-1 |
轮辋体—轮辐组件 Rim-spoke ass’y |
4 |
|
|
2 |
Z75H.6.1-4 |
挡圈 |
Snap ring |
8 |
|
3 |
W-14-00026 |
轮胎 26.5-25-20PR L-3 Tire |
4 |
|
|
4 |
Z75H.6.1-5 |
活动挡座圈 Snap race ring |
4 |
|
|
5 |
Z75H.6.1-3 |
锁圈 |
Lock ring |
4 |
|
6 |
Z75H.6.1-2 |
C 型止动块 C-stop block |
4 |
|
