SINOMACH CHANGLIN ZL50F-5 wheel loader parts catalog 02

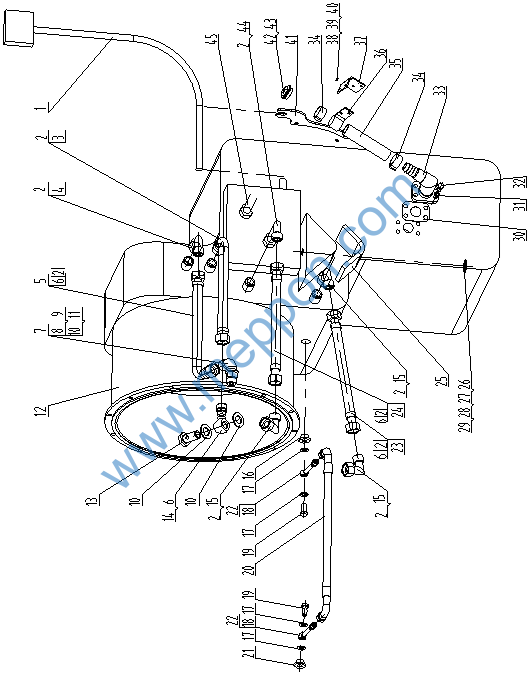

ZL50F.4液力变速器系统Transmission
ZL50F.4液力变速器系统Transmission
序号 No. |
零件代号 Part No. |
名称 Part Name |
数量 Q’ty |
|
1 |
W-03-00129 |
变速操纵WJ11-50-18-50F5 |
Joy stick |
1 |
2 |
B-Q020710-00110 |
O形圈26×2.4 |
O-ring |
6 |
3 |
Z50F.4.3.1 |
胶管接头 |
Joint |
1 |
4 |
Z40H.4.3.1 |
接头 |
Joint |
1 |
5 |
Z50F.4.2.1 |
胶管接头 |
Joint |
1 |
6 |
B-Q020710-00040 |
O形圈24×2.4 |
O-ring |
7 |
7 |
Z30.2.7A-2 |
螺母M27X2 |
Nut |
1 |
8 |
Z30.2.7A-3 |
垫片 |
Spacer |
1 |
9 |
Z30.2M.5-1 |
接头 |
Joint |
1 |
10 |
B-J010020-00009 |
垫圈27 |
Spacer |
3 |
11 |
B-Q020710-00045 |
O形圈28×3.5 |
O-ring |
1 |
12 |
W-03-00131 |
液力变速器ZL50-061201 |
Transmission |
1 |
13 |
Z18.14.7.4-1 |
螺栓 |
Bolt |
1 |
14 |
Z40H.4.4.1 |
接头 |
Joint |
1 |
15 |
Z40H.4.1.1 |
弯管接头 |
Joint |
3 |
16 |
Z50F.4.6-3 |
接头 |
Joint |
1 |
17 |
B-J010020-00003 |
垫圈14 |
Spacer |
4 |
18 |
Z50F.4.6.1 |
接头 |
Joint |
2 |
19 |
Z50F.4.6-2 |
铰接螺栓 |
Bolt |
2 |
20 |
Z50F.4.6.2 |
胶管接头 |
Joint |
1 |
21 |
Z50F.4.6-1 |
接头 |
Joint |
1 |
22 |
B-Q020710-00008 |
O形圈11×1.9 |
O-ring |
2 |
23 |
B-Q020750-00043 |
胶管接头19I-2700 |
Joint |
1 |
24 |
B-Q020750-00198 |
胶管接头19I-2500 |
Joint |
1 |
25 |
Z40E.4-3 |
橡胶垫 |
Spacer |
2 |
26 |
B-G057820-00111 |
螺栓M20X150-10.9ZnD |
Bolt |
2 |
27 |
B-G00097B-00010 |
垫圈20ZnD |
Spacer |
2 |
28 |
B-G061700-00018 |
螺母M20ZnD |
Nut |
2 |
29 |
B-G061720-00008 |
螺母M20ZnD |
Nut |
2 |
30 |
Z40E.4-5 |
垫 |
Spacer |
1 |
31 |
B-G000930-00001 |
垫10 |
Spacer |
4 |
32 |
B-G057830-00010 |
螺栓M10X30ZnD |
Bolt |
4 |
ZL50F.4液力变速器系统Transmission
序号 No. |
零件代号 Part No. |
名称 Part Name |
数量 Q’ty |
|
33 |
Z50F.4.1.1 |
加油管 |
Viita |
1 |
34 |
B-J088700-00015 |
喉箍d40 |
Clip |
2 |
35 |
Z50F.4.1-1 |
橡胶管25x35x1500 |
Hose |
1 |
36 |
Z50B.4.16-4 |
夹板 |
Plate |
1 |
37 |
Z50B.4.16-5 |
L形板 |
Plate |
1 |
38 |
B-G057830-00130 |
螺栓M6X16ZnD |
Bolt |
4 |
39 |
B-G000930-00015 |
垫圈6 |
Spacer |
4 |
40 |
B-G061700-00034 |
螺母M6ZnD |
Nut |
4 |
41 |
Z50F.4-1 |
软轴支架 |
Frame |
1 |
42 |
Z50B.4.16-2 |
加油口 |
Oil filler |
1 |
43 |
Z50B.4.16-1 |
加油口盖 |
Cover |
1 |
44 |
Z40H.4A.1.1 |
弯管接头 |
Joint |
1 |
45 |
Z40E.4.6 |
档位压力表油管总成 |
Vitta |
1 |
|
||||
|
||||

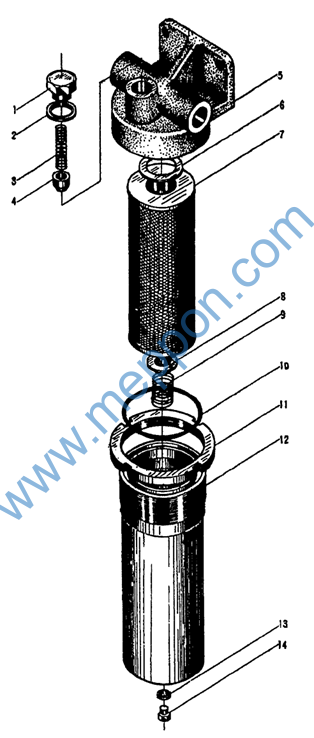

Z30.2.8 精滤清器 Fine Filter
Z30.2.8 精滤清器 Fine Filter
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 |
Z30.2.8-7 B-J010020-00010 Z30.2.8-6 Z30.2.8-5 Z30.2.8-8 Z30.2.8-3 W-15-00057 Z30.2.8-2 Z30.2.8-1 B-Q020710-00111 Z30.2.8-4 Z30.2.8.1 B-J010020-00013 B-J010000-00013 |
阀盖 Valve cover 垫圈 30 Washer 弹簧 Spring 阀芯 Valve core 精滤器上盖 Upper cover 胶垫 Rubber pad 线隙式滤油器 Filter 座 Seat 弹簧 Spring O形密封圈 105×5.7 O-ring 螺母 Nut 精滤清器体 Filter body 垫圈 8 Washer 螺塞 M8×1 Plug |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 |

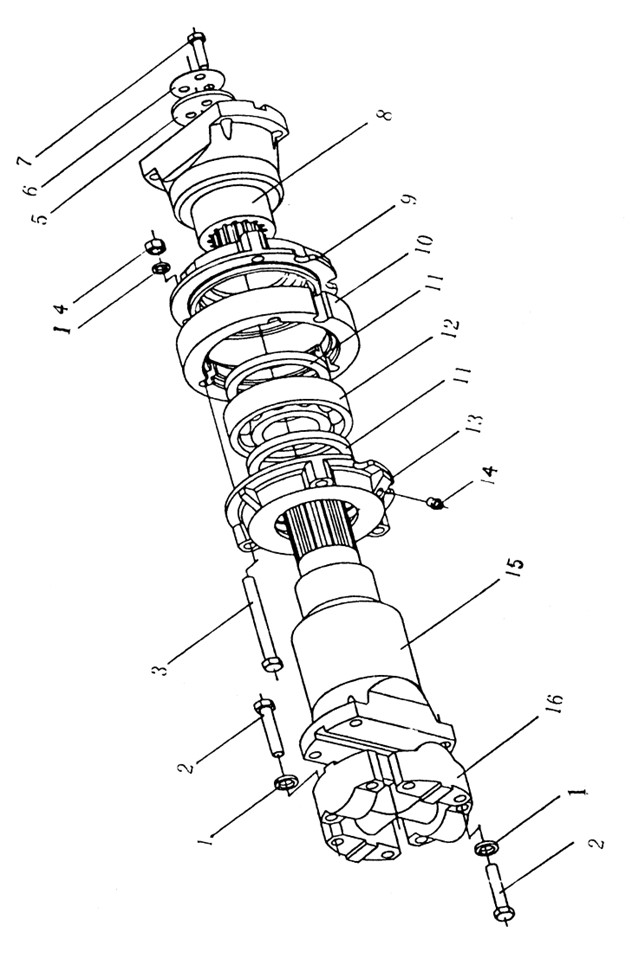

Z50F.5 前传动轴(一) Front Drive Shaft(1)
Z50F.5 前传动轴(一) Front Drive Shaft(1)
序号 NO. |
零件代号 Part No. |
名 Part Name |
数量 Q’ty |
|
1 |
B-J07940A-00001 |
垫圈12 |
Washer |
11 |
2 |
B-G057850-00002 |
螺栓M12×1.25×55-10.9 ZnD |
Bolt |
8 |
3 |
B-G057850-00002 |
螺栓M12×1.5×110 ZnD |
Bolt |
3 |
4 |
B-G057850-00002 |
螺母M12×1.5 ZnD |
Nut |
3 |
5 |
85Z.01.3-6 |
垫板 |
Plate |
1 |
6 |
85Z.01.3-5 |
锁板 |
Lock spacer |
1 |
7 |
B-G057830-00012 |
螺栓M10×35 ZnD |
Bolt |
3 |
8 |
Z50B.5B-3 |
花键叉 |
Spline yoke |
1 |
9 |
Z50B.5C-3 |
后盖 |
Rear cover |
1 |
10 |
Z50B.5C-2 |
垫环 |
Ring |
1 |
11 |
B-G057830-00012 |
密封圈B65×90×10B |
Seal ring |
2 |
12 |
B-G057830-00012 |
轴承6311 |
Bearing |
1 |
13 |
Z50B.5C-1 |
前盖 |
Front cover |
1 |
14 |
GB1152-89 |
油杯M10×1 |
Crease fitting |
1 |
15 |
Z50B.5B-1-3 |
支撑座花键轴 |
Joint yoke |
1 |
16 |
T160A |
万向节总成 |
Cross shaft ass’y |
1 |
