SINOMACH CHANGLIN ZL50F-5 wheel loader parts catalog 03
Z50F.5 前传动轴(一) Front Drive Shaft(1)
序号 NO. |
零件代号 Part No. |
名 Part Name |
数量 Q’ty |
|
1 |
B-J07940A-00001 |
垫圈12 |
Washer |
11 |
2 |
B-G057850-00002 |
螺栓M12×1.25×55-10.9 ZnD |
Bolt |
8 |
3 |
B-G057850-00002 |
螺栓M12×1.5×110 ZnD |
Bolt |
3 |
4 |
B-G057850-00002 |
螺母M12×1.5 ZnD |
Nut |
3 |
5 |
85Z.01.3-6 |
垫板 |
Plate |
1 |
6 |
85Z.01.3-5 |
锁板 |
Lock spacer |
1 |
7 |
B-G057830-00012 |
螺栓M10×35 ZnD |
Bolt |
3 |
8 |
Z50B.5B-3 |
花键叉 |
Spline yoke |
1 |
9 |
Z50B.5C-3 |
后盖 |
Rear cover |
1 |
10 |
Z50B.5C-2 |
垫环 |
Ring |
1 |
11 |
B-G057830-00012 |
密封圈B65×90×10B |
Seal ring |
2 |
12 |
B-G057830-00012 |
轴承6311 |
Bearing |
1 |
13 |
Z50B.5C-1 |
前盖 |
Front cover |
1 |
14 |
GB1152-89 |
油杯M10×1 |
Crease fitting |
1 |
15 |
Z50B.5B-1-3 |
支撑座花键轴 |
Joint yoke |
1 |
16 |
T160A |
万向节总成 |
Cross shaft ass’y |
1 |

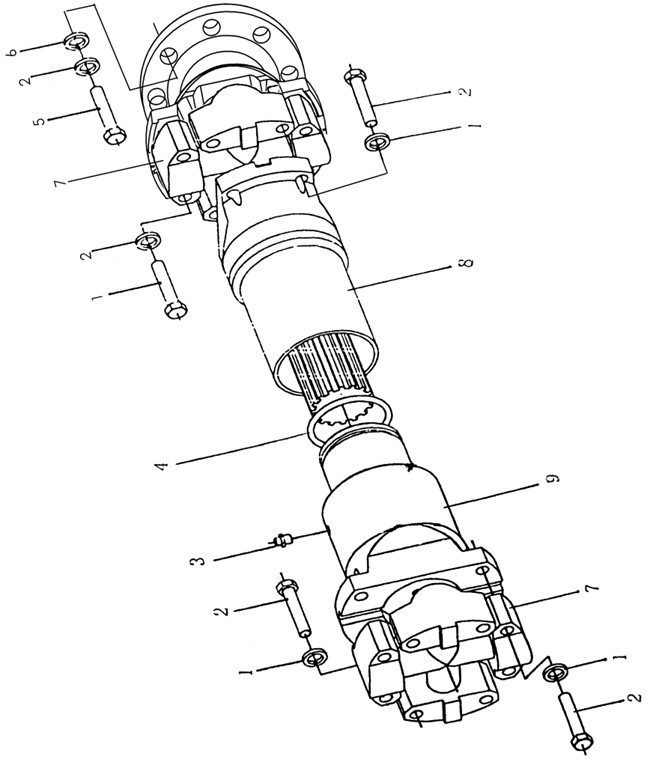

Z50F.5 前传动轴(二) Front Drive Shaft(2)
Z50F.5 前传动轴(二) Front Drive Shaft(2)
序号 NO. |
零件代号 Part No. |
名 Part Name |
数量 Q’ty |
|
1 |
B-G057830-00012 |
垫圈12 |
Washer |
24 |
2 |
B-G057850-00002 |
螺栓M12×1.25×55-10.9ZnD |
Bolt |
16 |
3 |
GB1152-89 |
油杯M10×1 |
Crease fitting |
1 |
4 |
GB3452.1-82 |
O形密封圈75×5.7 |
O-ring |
1 |
5 |
B-G057860-00055 |
螺栓M12×1.25×10-10.9ZnD |
Bolt |
8 |
6 |
B-G00097B-00004 |
垫圈12ZnD |
Washer |
8 |
7 |
T160A |
万向节总成 |
Cross shaft ass’y |
2 |
8 |
Z50B.5B-4-2 |
联接叉 |
Jiont yoke |
1 |
Z50F.5-04 |
花键轴 |
Spline shaft |
1 |
|
Z50F.5-03 |
防尘罩 |
Sleeve |
1 |
|
9 |
Z50B.5B-4-2 |
联接叉 |
Jiont yoke |
1 |
Z50F.5-02 |
花键套 |
Spline pipe |
1 |
|

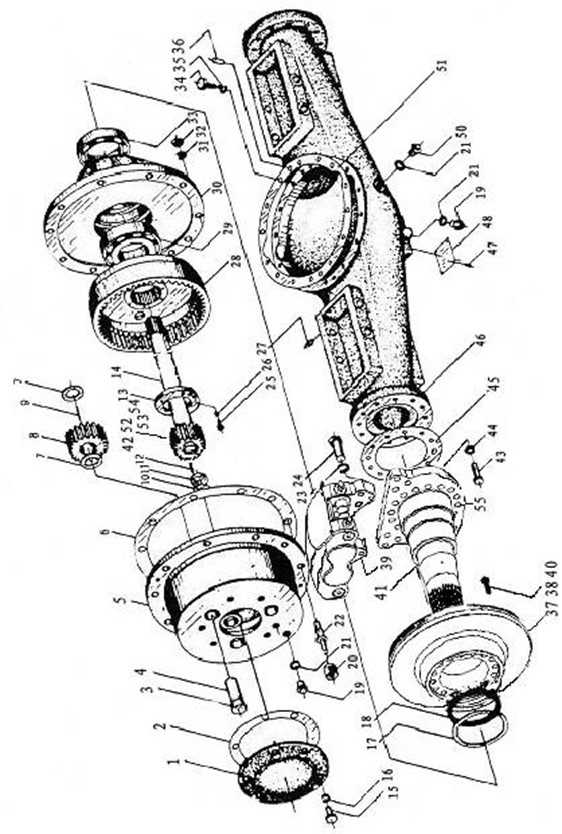

Z50F.6B 前桥 Front Axle
Z50F.8B 后桥 Rear Axle

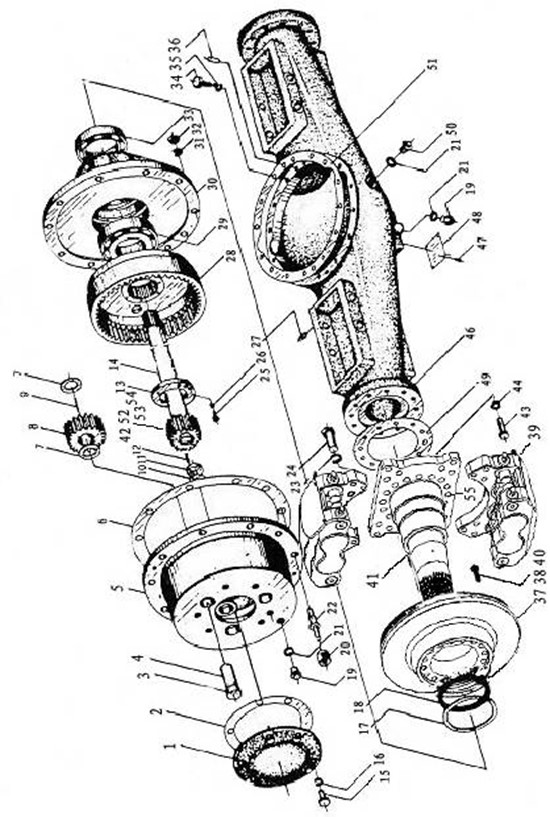

Z50F.6B/8B 前/后桥 Front/Rear Axle
序号 NO. |
零件代号 Part No. |
名 Part Name |
数量 Q’ty |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
|
Z50B.6-7 Z50B.6-6 B-G003080-00001 Z50B.6-14 Z50B.6-1A Z50B.6-17 Z50B.6-13 Z50B.6-12 B-G003090-00002 Z50B.6-11 Z50B.6-10 B-G001190-00015 Z50B.6-4 Z50B.6-9 B-G057830-00034 B-G000930-00003 Z50B.6A-26 B-G09877A-00017 B-J010000-00011 Z50B.6-16 B-J009820-00008 Z50B.6-15 B-G000930-00008 B-G057820-00227 B-G000700-00002 B-G000930-00001 W-03-00023 Z50B.6-2 B-G002970-00024 Z50E.6E-4 |
盖板 密封垫 钢球10.000-G100-b 行星齿轮轴 行星轮架 密封垫 垫片 行星齿轮 滚针5×49.8 调整垫 半轴定位堵 销A5×25 圆螺母 半轴 螺栓M12×30 ZnD 垫圈12 卡环 油封FB150×180×15 螺塞M27×2 轮辋螺母 垫圈27 轮辋螺栓 垫圈20 螺栓M20×65-10.9ZnD 螺钉M10×20 垫圈10 通气塞 内齿圈 轴承32221 轮毂 |
Cover Washer Ball Planet gear shaft Planet carrier Washer Spacer Planet gear Needle roller Adjust washer Locator Pin Nut Half-shaft Bolt Spring washer Snap ring Oil seal Plug Rim nut Washer Rim bolt Spring washer Bolt Screw Spring washer Breather Internal gear Bearing Wheel hub |
4 4 12 12 4 4 24 12 372 4组 4 4 4 4 24 24 4 4 6 40 8 40 36 36 4 4 2 4 4 4 |
Z50F.6B/8B 前/后桥 Front/Rear Axle
序号 NO. |
零件代号 Part No. |
名 Part Name |
数量 Q’ty |
|
28 29 30 31 32 33 34 35 36 37 38 39 40
41
42
43
44
45 46 47 48 49 50 51 52 53 54 55 |
Z50B.6-2 B-G002970-00024 Z50E.6E-4 B-G000930-00008 Z50B.6-18 B-G002970-00017 B-G057830-00058 B-G000930-00005 B-G001190-00005 Z50E.6E-5 B-Q020490-00009 W-18-00059 B-G057850-00090 Z50E.8E-1 Z50E.8E-2 Z50E.6E-2 Z50B.6-5
Z50B.6-22
B-Q020490-00011
Z50B.8-3 Z50F.6B-2 Z50F.8B-2 B-G008270-00004 Z50F.6B-1 Z50F.8B-1 Z50B.6-28 B-J010010-00006 Z50B.6-25 Z50B.6-8 B-G001190-00014 B-G00894A-00018 B-G001190-00008 |
内齿圈 轴承32221 轮毂 垫圈20 螺母M20×1.5-6H 轴承32024 螺栓M14×40 ZnD 垫圈14 销A12×35 制动盘 垫圈18 制动器总成|SOMA75700444F 螺栓M18×1.5×90-10.9 左轮边支承轴(前) 右轮边支承轴(前) 轮边支承轴(前) 太阳轮垫
螺栓
垫圈20
密封垫 前桥壳 后桥壳 钉2×5 标牌(前) 标牌(后) 密封垫 螺塞M27x2 密封垫 太阳轮 销5×10 挡圈52 销A16x50 |
Internal gear Bearing Wheel hub Spring washer Nut Bearing Bolt Spring washer Pin Brake disc Washer Washer Bolt
Support shaft
Sun gear Washer
Bolt
Washer
Gasket Front axle case Rear axle case Pin Name plate Name plate Gasket Plug Gasket Sun gear Pin Snap ring Pin |
4 4 4 40 40 4 32 32 4 4 64 6 64 1 1 2 4 前30 后22 前30 后22 2 1 1 8 1 1 2 2 2 4 8 4 4 |
