SINOMACH CHANGLIN ZL50F-5 wheel loader parts catalog 04

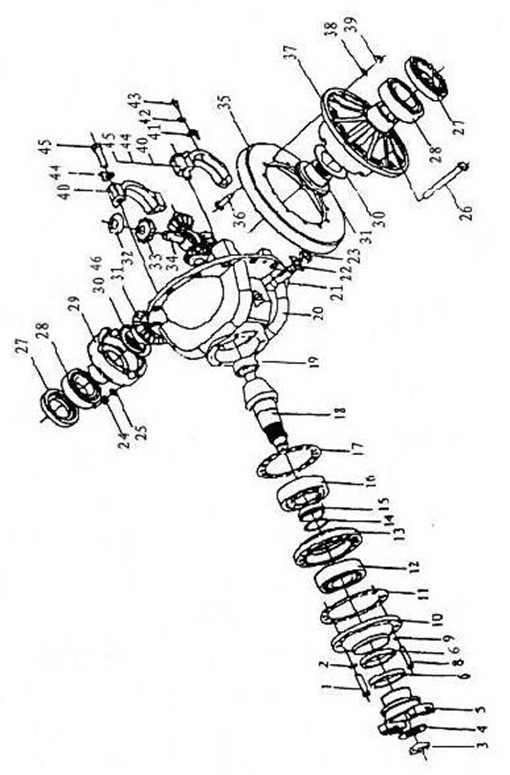

Front /Rear Axle Main Drive Ass’y
Z50F.6B.1/8B.1 前/后桥主传动
Front /Rear Axle Main Drive Ass’y
序号 NO. |
零件代号 Part No. |
名 Part Name |
数量 Q’ty |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
19 20 21 22 23 24 25 26
|
B-G057850-00015 B-G000930-00005 Z50B.6.1-1 Z50B.6.1-2 Z50B.6.1.1A B-G09877A-00036 B-G09877A-00034 B-G057850-00007 B-G000930-00003 Z40E.6.1-1 Z40E.6.1-3 B-G002970-00010 Z40E.6.1-2 Z50B.6.1-25 Z50B.6.1-20 B-G002970-00011 Z50B.6.1-21 Z50B.6.1-18 Z50B.8.1-2 B-G002830-00004 Z50B.6.1-3 Z50B.6.1.2 Z50B.6.1-4 B-G061730-00014 B-G008890-00006 B-G008480-00005 Z50B.6.1-13
|
螺栓M14×1. 5×55-10.9 ZnD 垫圈14 锁紧螺母 垫圈 输入法兰组件 油封B80×100×12B 油封FB80×100×12B 螺栓M12×1. 5×55-10.9 ZnD 垫圈12 端盖 密封垫 轴承31313 轴承座 调整垫片 轴承隔套 轴承31314 调整垫片 主动螺旋齿轮(后桥) 主动螺旋齿轮(前桥) 轴承NUP2307E 托架 止推螺栓 锁紧垫片 螺母M27×2 螺母M16×1.5-4H 垫圈16 螺栓 |
Bolt Spring washer Retaining nut Washer Flange ass’y Oil seal Oil seal Bolt Spring washer Cover Gasket Bearing Bearing seat Adjust washer Bearing sleeve Bearing Adjust washer Pinion gear(R) Pinion gear(L) Bearing Bracket Bolt Lock blade Nut Nut Washer Bolt
|
14 14 2 2 2 2 2 2 2 2 2 2 2 2组 2 2 2组 1 1 2 2 2 2 2 16 16 16 |
Z50F.6B.1/8B.1 前/后桥主传动
Front /Rear Axle Main Drive Ass’y
序号 NO. |
零件代号 Part No. |
名 Part Name |
数量 Q’ty |
|
27 28 29 30 31 32 33 34 35
36 37 38 39 40 41 42 43 44 45 46 |
Z50B.6.1-5 B-G002970-00021 Z50B.6.1-12 Z50B.6.1-17 Z50B.6.1-15A Z50B.6.1-11 Z50B.6.1-10A Z50B.6.1-16A Z50B.8.1-1 Z50B.6.1-9 Z50B.6.1-26 Z50B.6.1-8 B-G008480-00003 B-G008890-00004 Z50B.6.1-14 Z50B.6.1-6 B-G008550-00001 B-G057860-00001 B-G008550-00003 B-G057820-00239 B-G001190-00018 |
差速器螺母 轴承32216 差速器半壳 半轴齿轮垫片 半轴齿轮 锥齿轮垫片 锥齿轮 十字轴 从动螺旋伞齿轮(前桥) 从动螺旋伞齿轮(后桥) 螺栓 差速器壳体 垫圈14 螺母M14×1.5-4H 瓦盖 锁紧片 垫圈10 螺栓M10×1×20 垫圈22 螺栓M22×85 销A6x8 |
Nut Bearing Differential Axle shaft gear Side gear Bevel gear pad Bevel gear Shaft Gear(R) Gear(L) Bolt Differential case body Washer Nut Cover Lock spacer Washer Bolt Washer Bolt Pin |
4 4 2 4 4 8 8 2 1 1 24 2 24 24 4 4 4 4 8 8 4 |

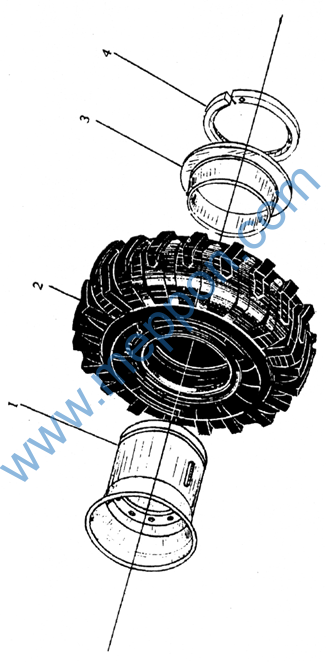

Z50B.6.2A 车
轮 Wheel Ass’y
Z50B.6.2A 车
轮 Wheel Ass’y
序号 NO. |
零件代号 Part No. |
名 Part Name |
数量 Q’ty |
|
1 2 3 4 |
Z50B.6.2A-1 W-14-00013 Z50B.6.2A-3 Z50B.6.2A-2 |
轮辋体 轮胎23.5-25-16PR L-3 挡座圈 锁圈 |
Rim wheel Tire Snap race ring Lock ring |
4 4 4 4 |

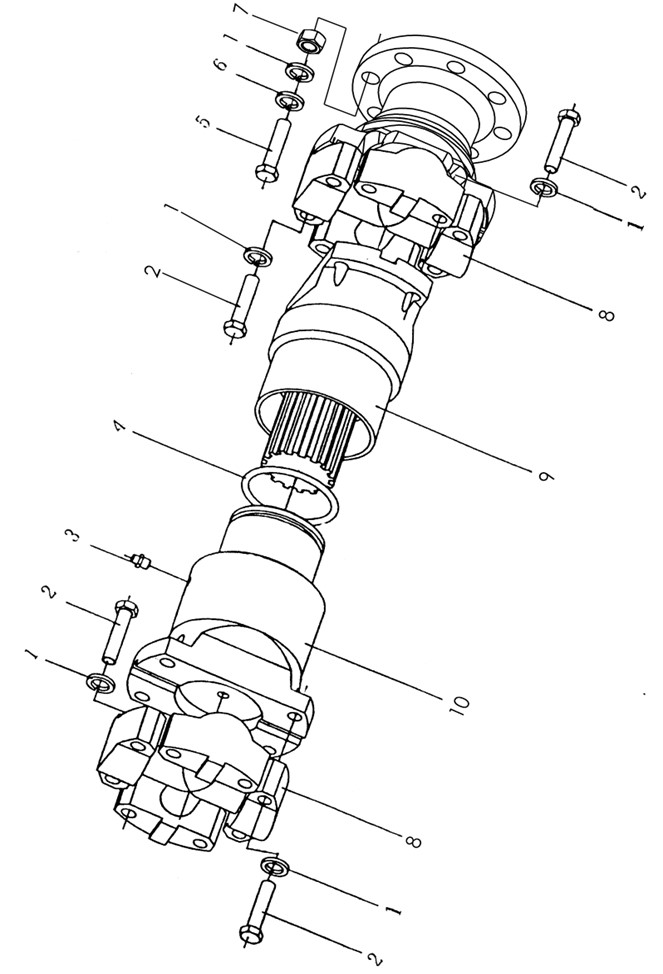

Z50F.7 后传动轴 Rear Drive Shaft
