SINOMACH CHANGLIN ZL50F-5 wheel loader parts catalog 05
Z50F.7 后传动轴 Rear Drive Shaft
序号 NO. |
零件代号 Part No. |
名 Part Name |
数量 Q’ty |
|
1 |
B-G000930-00003 |
垫圈12 |
Washer |
24 |
2 |
B-G057850-00003 |
螺栓M12×1.25×55-10.9ZnD |
Bolt |
16 |
3 |
JB/ZQ4447-86 |
油杯M10×1 |
Crease fitting |
1 |
4 |
GB/T3452.1-1992 |
O形密封圈75×5.7 |
O-ring |
1 |
5 |
B-G057860-00011 |
螺栓M12×1.5×45-10.9ZnD |
Bolt |
8 |
6 |
B-G000930-00005 |
垫圈14 |
Washer |
8 |
7 |
B-G008890-00014 |
螺母M12×1.5ZnD |
Nut |
8 |
8 |
T160A |
万向节总成 |
Cross shaft ass’y |
2 |
9 |
ZL50F.7-03 |
花键轴 |
Spline yoke |
1 |
ZL50E3.3-4-1 |
花键套叉 |
Spline shaft |
1 |
|
ZL50F.7-02 |
防尘套 |
Sleeve |
1 |
|
10 |
ZL50F.7-01 |
花键套 |
Shaft Pipe |
1 |
85Z.01.3.2-2 |
堵盖 |
Cover |
1 |
|

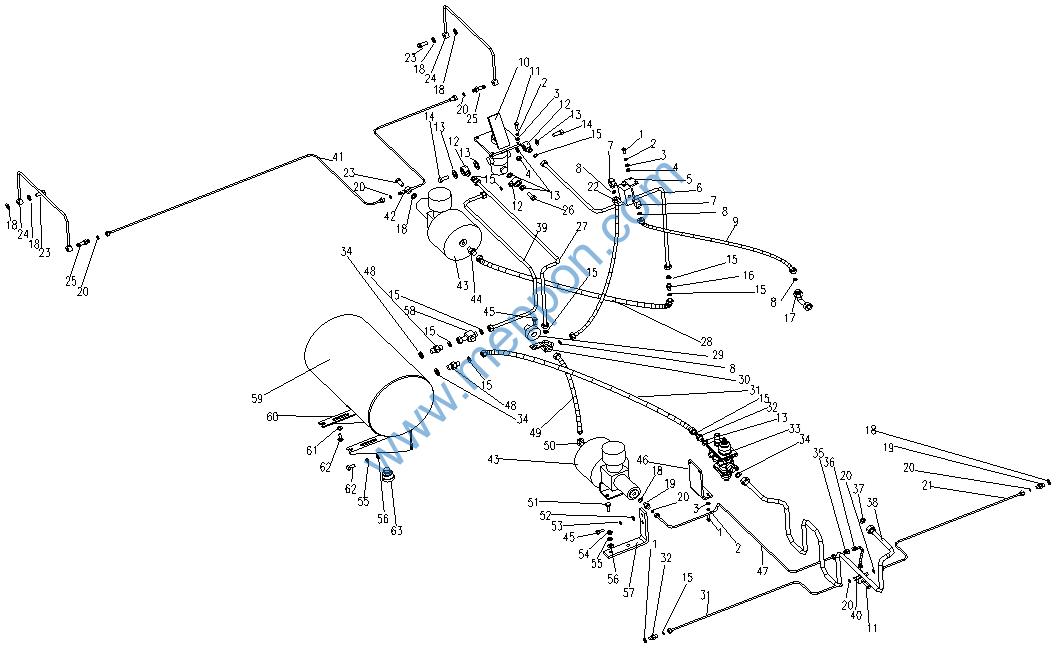

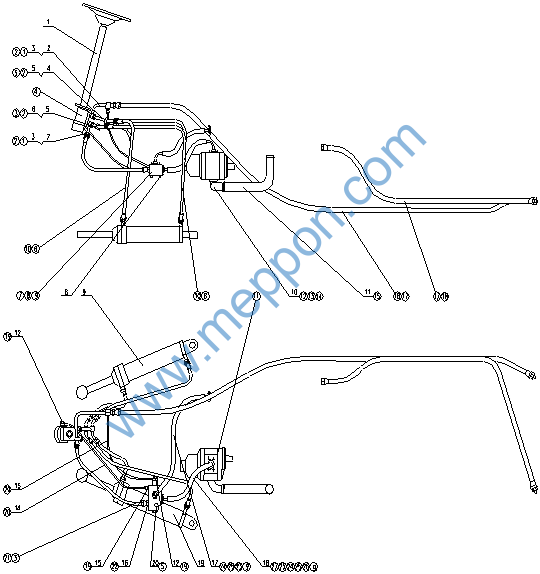

Z50F.9 制动系统 Brake system
Z50F.9 制动系统 Brake System(1)
序号 Index |
零 Part No. |
名 Description |
数量 Q‘ty |
|
1 |
B-G057830-00139 |
螺栓M8x20ZnD |
Bolt |
4 |
2 |
B-G000930-00017 |
垫圈8 |
Whsher |
8 |
3 |
B-G00097B-00023 |
垫圈8ZnD |
Whsher |
9 |
4 |
B-G061700-00036 |
螺母M8ZnD |
Nut |
6 |
5 |
W-7-00059 |
选择阀总成|Q22-001A |
Valve |
1 |
6 |
Z50F.9.2 |
前制动气管 |
Pipe |
1 |
7 |
Z40E.9A-1 |
直角接头 |
Joint |
2 |
8 |
B-Q020710-00098 |
0形圈11×1.9 |
O-ring |
4 |
9 |
W-13-00057 |
气管|DH/G16(L=1300) |
Rubber pipe |
1 |
10 |
W-18-00014 |
气制动阀|XM60C-3514002 |
Break valve |
1 |
11 |
B-G057830-00146 |
螺栓M8x30ZnD |
Bolt |
6 |
12 |
YZ16.9C-2 |
接头 |
Joint |
3 |
13 |
B-J010020-00007 |
垫圈22 |
Whsher |
8 |
14 |
YZ18J.9-1 |
铰接螺栓 |
Bolt |
3 |
15 |
B-Q020710-00018 |
0形圈14×2.4 |
O-ring |
12 |
16 |
Z50F.9-1 |
接头 |
Joint |
1 |
17 |
Z40E.9A.3 |
直角接头 |
Joint |
2 |
18 |
B-J010020-00002 |
垫圈12 |
Whsher |
13 |
19 |
Z50E.9N-1 |
接头 |
Joint |
3 |
20 |
B-Q020710-00098 |
0形圈8×1.9 |
O-ring |
10 |
21 |
Z50E.9N.6 |
后制动管道 |
Bolt |
2 |
22 |
W-13-00016 |
气管|DH/G16(L=900) |
Rubber pipe |
1 |
23 |
Z30.9.1-1 |
螺栓M12x1.25x30ZnD |
Bolt |
13 |
54 |
B-G061700-00007 |
螺母M12ZnD |
Nut |
2 |
55 |
B-G000930-00003 |
垫圈12 |
Whsher |
4 |
26
|
YZ16.9C-1
|
铰接螺栓
|
Bolt
|
1
|
Z50F.9 制动系统 Brake System(2)
序号 Index |
零 Part No. |
名 Description |
数量 Q‘ty |
|
27 |
Z50F.9.1 |
后制动气管 |
Pipe |
1 |
28 |
W-13-00026 |
气管|DH/G18(L=1800) |
Rubber pipe |
1 |
29 |
W-11-00046 |
制动灯开关 |
Watch |
1 |
30 |
Z40E.9B.3 |
四通接头 |
Joint |
1 |
31 |
W-13-00026 |
气管|DH/G90x18x(L=1400) |
Rubber pipe |
1 |
32 |
Z30E.9S-2 |
接头 |
Joint |
1 |
33 |
W-18-00023 |
油水分离器|SH380A-3511002A |
Segregator |
1 |
34 |
B-J010020-00005 |
垫圈18 |
Whsher |
2 |
35 |
B-Q01202P-00001 |
接头体M12x1.25 |
Joint |
1 |
36 |
W-13-00093 |
制动胶管总成|130-3506040A2(L=650) |
Rubber pipe |
1 |
37 |
Z30E.11-8 |
紫铜垫 |
Copper pipe |
1 |
38 |
Z50F.9.3 |
空压泵出气管 |
Pipe |
1 |
39 |
Z50F.9.4 |
制动阀到储气筒气管 |
Pipe |
1 |
40 |
Z50E.9N-2 |
三通接头 |
Joint |
1 |
41 |
Z50E.9T.2 |
前左制动油管 |
Front left break tube |
1 |
42 |
Z50E.9T.1 |
前右制动油管 |
Front right break tube |
1 |
43 |
W-18-00005 |
加力器总成|CL60 |
Bosster |
2 |
44 |
Z50G.9D-1 |
接头 |
Joint |
3 |
45 |
B-G057830-00006 |
螺栓M10x25ZnD |
Bolt |
3 |
46 |
Z50E.9N-3 |
油水分离器联结版 |
Plate |
1 |
47 |
Z50E.9N.5 |
后加力器出油管 |
Oil pipe |
1 |
48 |
Z30.9.4-1 |
管接头 |
Joint
|
2
|
Z50F.9 制动系统 Brake System(3)
序号 Index |
零 Part No. |
名 Description |
数量 Q‘ty |
|
49 |
W-13-00047 |
制动胶管总成|120-3506085A4(L=1500) |
Rubber pipe |
1 |
50 |
Z50B.9.2-2 |
直角接头 |
Right angle joint |
1 |
51 |
B-G057830-00037 |
螺栓M12x35ZnD |
Bolt |
2 |
52 |
B-G00097B-00002 |
垫圈10ZnD |
Whsher |
2 |
53 |
B-G000930-00001 |
垫圈10 |
Whsher |
2 |
54 |
B-G061700-00007 |
螺母M12ZnD |
Nut |
2 |
55 |
B-G000930-00003 |
垫圈12 |
Whsher |
4 |
56 |
B-G00097B-00004 |
垫圈12ZnD |
Whsher |
4 |
57 |
Z50B.9.2A.1 |
加力器支架 |
Support |
1 |
58 |
Z50G.9D.6 |
三通接头 |
Joint |
1 |
59 |
Z50E.9N.7 |
储气筒 |
Air tank |
1 |
60 |
Z50E.9C.3 |
储气筒支架 |
Support |
1 |
61 |
B-Q020490-00003 |
垫圈12 |
Whsher |
8 |
62 |
B-G057830-00028 |
螺栓M12x20ZnD |
Bolt |
11 |
63 |
W-18-00057 |
自动放水阀|PY20-1305002 |
Valve |
1 |
