SINOMACH CHANGLIN ZL50F-5 wheel loader parts catalog 08
Z50E.13P(R&S)+Z50E.31.GO工作装置及铲斗
Working Equipment & Bucket
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
19 20 21 22 23 24 25 26 27 |
Z50B.13-6 Z50B.13-11A B-G051750-00001 B-Q020490-00015 Z50B.13-16 Z50B.13-14 Z50B.13-13 Z50B.13-9 Z50B.13-8 Z50B.13-5 Z50B.13-10A Z50E.31.GO.1 Z50B.13-4 Z50B.13-12A B-J07940A-00001 Z50B.13-1 Z50B.13.1 Z50E.13P.2.1 Z50E.13R.2.1 Z50B.13.8-2A Z50B.13.8-1A B-G057830-00066 B-Q01201E-00003 Z50E.13N.3 Z50E.13P.1-1 Z50E.13N.5 Z50B.13.4 Z50B.13.13 |
螺栓 Bolt 右边齿 Right tooth 螺母 M24ZnD Nut 垫圈 24 Washer 垫片 Pad 垫片 Pad 垫片 Pad 垫片 Pad 垫片 Pad 螺母 Nut 中间齿 Bucket tooth 通用铲斗 Universal bucket 螺栓 Bolt 左边齿 Left tooth 油杯M10×1 Grease cup 外防尘圈115 Outer dust ring 内防尘圈100 Inner dust ring 焊接连杆 Linkage 焊接连杆 Linkage 轴套 Bushing 轴套 Bushing 螺栓 M16×25 ZnD Bolt 垫圈16 Washer 销轴组件 Shaft assembly 动臂前轴套 Frontal bushing 销轴组件 Shaft assembly 销轴组件 Shaft assembly 内防尘圈110 Inner dust ring |
2 1 2 2 4 2 2 5 5 12 5 1 12 1 8 8 8 1(*) 1(#$) 1 1 8 8 2 2 1 1 12 |
Z50E.13P(R&S)+Z50E.31.GO工作装置及铲斗
Working Equipment & Bucket
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
28 29 30 31
32 33 34 35 36 37 38 39 40 |
Z50B.13.7-3A Z50B.13.5A Z50B.13.7-1A Z50E.13P.1.1 Z50E.13R.1.1 Z50E.13S.1.1 Z50E.13N.6 Z50B.13.12 Z50E.13P.3-1 Z50B.13.9-1A Z50B.13.11 Z50B.13-15 Z50B.13-2 Z50B.13-3 Z50E.13N.4 |
动臂中轴套 Mid bushing 销轴组件 Shaft assembly 动臂后轴套 Tail bushing 焊接动臂 Lift arm 焊接动臂 Lift arm 焊接动臂 Lift arm 销轴组件 Shaft assembly 内防尘圈 115 Inner dust ring 铸钢摇臂 Rocker arm 轴套 Bushing 内防尘圈 135 Inner dust ring 垫片 Pad 垫片 Pad 垫片 Pad 销轴组件 Shaft assembly |
2 2 2 1(*) 1(#) 1($) 1 2 1 2 2 3 3 3 2 |
注:
标注(*)符号件为通用工作装置Z50E.13P专用;
标注(#)符号件为卸高3.35M加长臂工作装置Z50E.13R专用;
标注($)符号件为卸高3.60M加长臂工作装置Z50E.13S专用;
未注件为通用件。

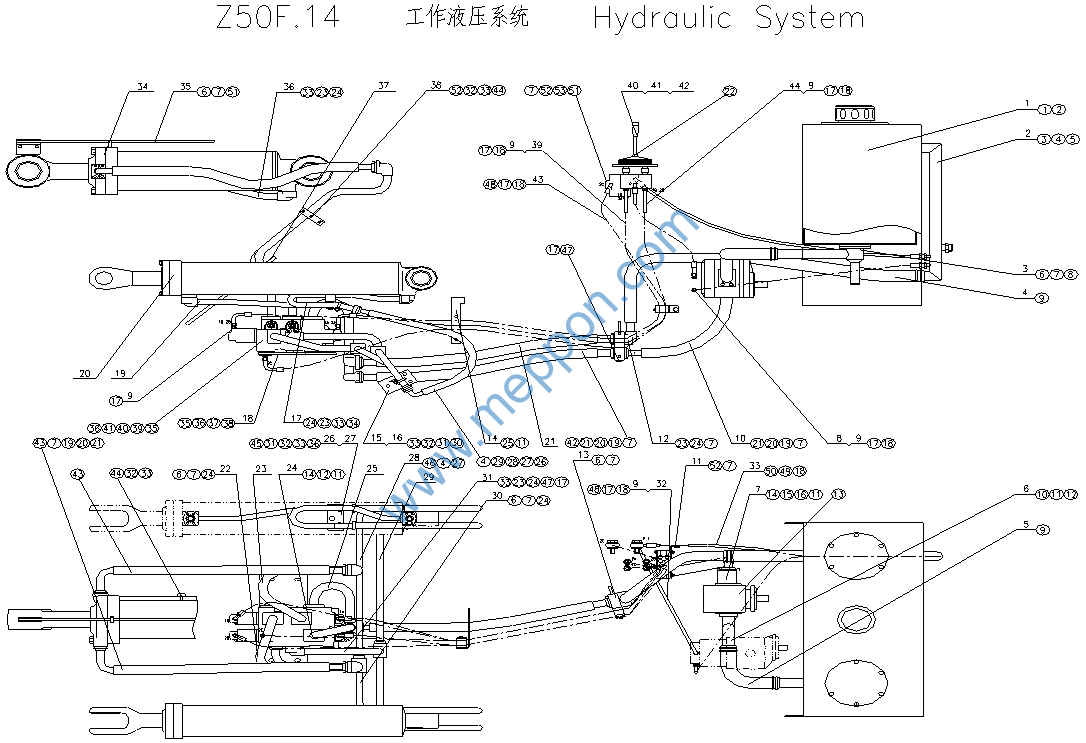

Z50F.14 工作液压系统 Hydraulic System
序号 No. |
零件代号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
1 |
Z50E.34.1 |
液压油箱 |
Oil tank |
1 |
2 |
Z50E.34.2 |
油箱回油管 |
Oil return tube |
1 |
3 |
Z50F.14.1 |
油箱出油管 |
Outlet oil tube |
1 |
4 |
Z50F.14-1 |
Φ51低压胶管 |
Hose |
1 |
5 |
Z50F.14-2 |
Φ51低压胶管 |
Hose |
1 |
6 |
Z50F.14.2 |
油泵进油管 |
Inlet oil tube |
1 |
7 |
Z50B.14-1 |
三通体 |
Joint |
1 |
8 |
Z50F.14.3 |
胶管接头 |
Hose joint |
1 |
9 |
Z30.4M-2 |
接头 |
Joint |
11 |
10 |
Z50F.14.4 |
软管总成 |
Hose ass’y |
1 |
11 |
Z50F.14.5 |
联接板 |
Coupling plate |
1 |
12 |
Z50F.14.6 |
油管 |
Oil tube |
1 |
13 |
Z50F.14.7 |
联接组件 |
Coupling plate |
1 |
14 |
Z50F.14.8 |
联接板 |
Coupling plate |
|
15 |
Z50B.14.26 |
支板 |
Support plate |
1 |
16 |
Z50B.14.27 |
支板 |
Support plate |
1 |
17 |
Z50B.14.23 |
油管 |
Oil tube |
2 |
18 |
Z50E.14-6 |
板 |
Plate |
1 |
19 |
Z50B.14.9B |
油管 |
Oil tube |
2 |
20 |
Z50E.34F.1 |
动臂油缸 |
Cylinder |
2 |
21 |
Z50F.14.9 |
软管总成 |
Hose ass’y |
1 |
22 |
Z50E.34F.4 |
油管 |
Oil tube |
1 |
23 |
Z50E.34F.5 |
油管 |
Oil tube |
1 |
24 |
Z50F.14.10 |
多路阀回油管 |
Oil return tube |
1 |
25 |
Z50F.14.11 |
多路阀进油管 |
Inlet oil tubr |
1 |
26 |
Z50B.14-3 |
板 |
Plate |
2 |
27 |
Z50B.14-4 |
衬垫 |
Pad |
2 |
28 |
Z50F.14.12 |
油管 |
Oil tube |
1 |
29 |
Z50F.14.13 |
油管 |
Oil tube |
1 |
30 |
Z50F.14.14 |
油管 |
Oil tube |
1 |
31 |
Z50F.14.15 |
油管 |
Oil tube |
1 |
32 |
Z50F.14.16 |
胶管接头(P管) |
Hose joint |
1 |
33 |
Z50E.14.20 |
胶管接头(T管) |
Hose joint |
1 |
34 |
Z50E.34F.2 |
转斗油缸 |
Cylinder |
1 |
35 |
Z50E.34F.3 |
标示杆 |
Rod |
1 |
36 |
Z50B.14.19 |
油管 |
Oil tube |
1 |
Z50F.14 工作液压系统 Hydraulic System
序号 No. |
零件代号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
37 |
Z50B.12.1A |
前盖板 |
Front cover |
1 |
38 |
Z50E.14-3 |
板 |
Plate |
2 |
39 |
Z50F.14.17 |
胶管接头(A) |
Hose joint |
2 |
40 |
Z50E.14-4 |
转斗操纵杆 |
Control lever |
1 |
41 |
Z50B.14.24.4 |
捏手 |
Handle knob |
2 |
42 |
Z50E.14-5 |
动臂操纵杆 |
Control lever |
1 |
43 |
Z50F.14.18 |
胶管接头(2C) |
Hose joint |
1 |
44 |
Z50F.14.19 |
胶管接头(B) |
Hose joint |
2 |
|
Z50F.14 工作液压系统 Hydraulic System
序号 No. |
零件代号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
|
B-G057830-00053 |
螺栓M14x30ZnD |
Bolt |
4 |
|
B-Q020490-00005 |
垫圈14 |
Washer |
4 |
|
B-G057830-00139 |
螺栓M8x20ZnD |
Bolt |
4 |
|
B-G000930-00017 |
垫圈8 |
Washer |
44 |
|
B-Q020710-00085 |
O形圈65×3.1 |
O-ring |
1 |
|
B-G057830-00010 |
螺栓M10x30ZnD |
Bolt |
20 |
|
B-G000930-00001 |
垫圈10 |
Washer |
69 |
|
B-Q020710-00099 |
O形圈80×3.1 |
O-ring |
1 |
|
B-J088700-00018 |
喉箍d70 |
Clamp |
8 |
|
B-Q020710-00082 |
O形圈60×3.1 |
O-ring |
1 |
|
B-G000930-00003 |
垫圈12 |
Washer |
18 |
|
B-G057830-00034 |
螺栓M12x30ZnD |
Bolt |
12 |
|
W-01-00021 |
齿轮泵|CBGj3100 |
Pump |
1 |
|
B-Q020710-00077 |
O形圈54×3.5 |
O-ring |
3 |
|
B-Q020140-00004 |
分离式法兰AΦ51.2/21 |
Flange |
2 |
|
B-G057820-00028 |
螺栓M12x110-10.9ZnD |
Bolt |
4 |
|
B-J010020-00003 |
垫圈14 |
Washer |
21 |
|
B-Q020710-00006 |
O形圈11×1.9 |
O-ring |
13 |
|
B-G057830-00009 |
螺栓M10x30-10.9ZnD |
Bolt |
40 |
|
B-Q020710-00066 |
O形圈44×3.5 |
O-ring |
10 |
|
B-Q020140-00003 |
分离式法兰AΦ44.1/21 |
Flange |
20 |
|
B-G061760-00002 |
螺母M12x1.25ZnD |
Nut |
2 |
|
B-G057820-00017 |
螺栓M10x60-10.9ZnD |
Bolt |
20 |
|
B-Q020710-00065 |
O形圈41×3.5 |
O-ring |
12 |
|
B-G057830-00030 |
螺栓M12x25ZnD |
Bolt |
2 |
|
B-Q020160-00008 |
软管总成19-1100 |
Hose ass’y |
4 |
|
B-G057830-00145 |
螺栓M8x30-10.9ZnD |
Bolt |
40 |
|
B-Q020140-00001 |
分离式法兰AΦ32.6/35 |
Flange |
16 |
|
B-Q020710-00049 |
O形圈31×3.5 |
O-ring |
8 |
|
B-G057830-00006 |
螺栓M10x25ZnD |
Bolt |
6
|
