SANY SY215C SY215C9M2KS EXCAVATOR parts catalog 35
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-19-1 |
1 |
11594975 |
1 |
黄油管 |
Tube, grease |
4-19-2 |
2 |
11594962 |
1 |
黄油管 |
Tube, grease |
4-19-3 |
3 |
11102369 |
2 |
接头 |
Connector |
4-19-4 |
4 |
11102367 |
2 |
接头 |
Connector |
4-19-5 |
5 |
A210434000005 |
2 |
垫圈 |
Washer |
4-19-6 |
6 |
11102368 |
6 |
接头 |
Connector |
4-19-7 |
7 |
A210434000007 |
3 |
垫圈 |
Washer |
4-19-8 |
8 |
B229900000379 |
5 |
黄油嘴 |
Fitting, grease |
4-19-9 |
9 |
60060546 |
6 |
垫圈10GB96.1 达克锈 |
Washer |
4-19-10 |
10 |
A210204000196 |
6 |
螺钉 |
Screw |
4-19-11 |
11 |
A820101216696 |
2 |
三管管卡 |
Clamp, 3-pipe |
4-19-12 |
12 |
11595301 |
1 |
黄油管 |
Tube, grease |
4-19-13 |
13 |
11595233 |
1 |
黄油管 |
Tube, grease |
4-19-14 |
14 |
11594983 |
1 |
黄油管 |
Tube, grease |
4-19-15 |
15 |
A820101216692 |
3 |
单管管卡 |
Clip |
4-19-16 |
16 |
A820205000858 |
3 |
管接头 |
Connector |
4-19-17 |
17 |
B230103000815 |
3 |
胶管 |
Hose, rubber |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

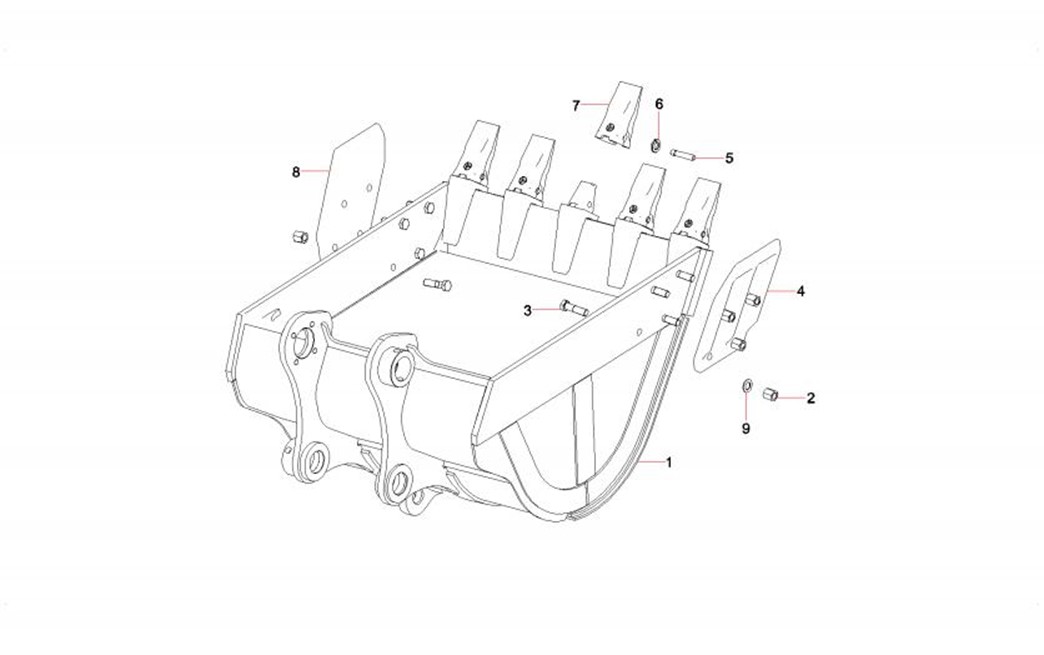

4-21-1 |
1 |
11859237 |
1 |
改进普通铲斗体 |
Bucket, modified |
4-21-2 |
2 |
A210334000013 |
8 |
螺母 |
Nut |
4-21-3 |
3 |
A210110000427 |
8 |
螺栓M24×90GB5782 10.9级 |
Bolt |
4-21-4 |
4 |
11182515 |
1 |
左侧齿 |
Cutter, side, left |
4-21-5 |
5 |
12915776 |
5 |
齿销 |
tooth pinsy215c.3.4.1-14 |
4-21-6 |
6 |
12915777 |
5 |
卡簧 |
clipsy215c.3.4.1-15 |
4-21-7 |
7 |
11912709 |
5 |
斗齿 |
Tooth, bucket |
4-21-8 |
8 |
11182516 |
1 |
右侧齿 |
Cutter, side, right |
4-21-9 |
9 |
A210491000122 |
8 |
垫圈 |
Washer |

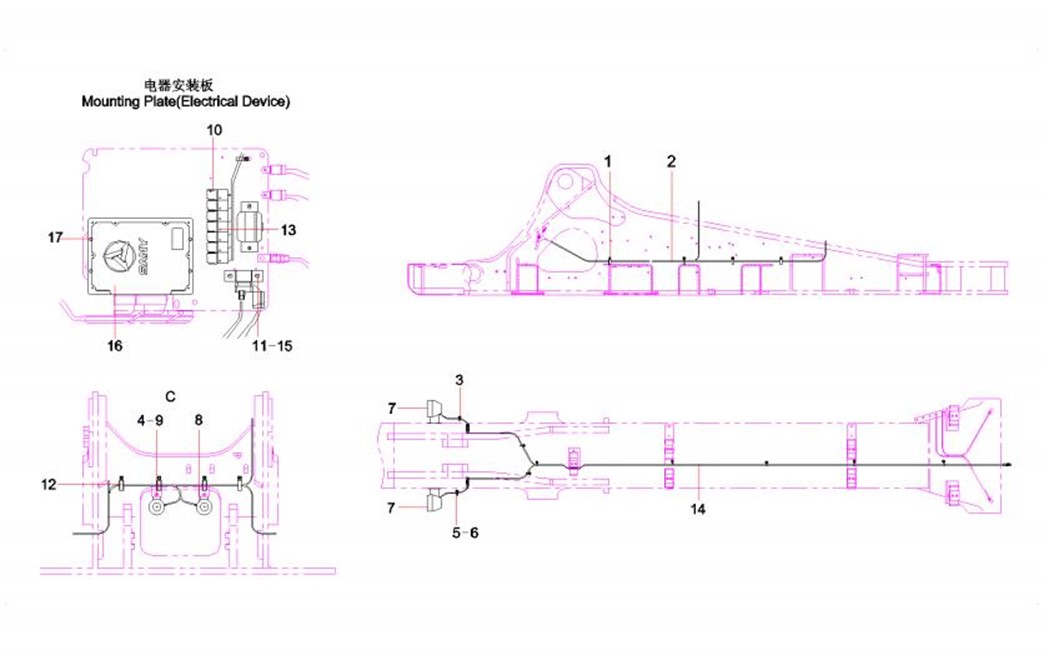

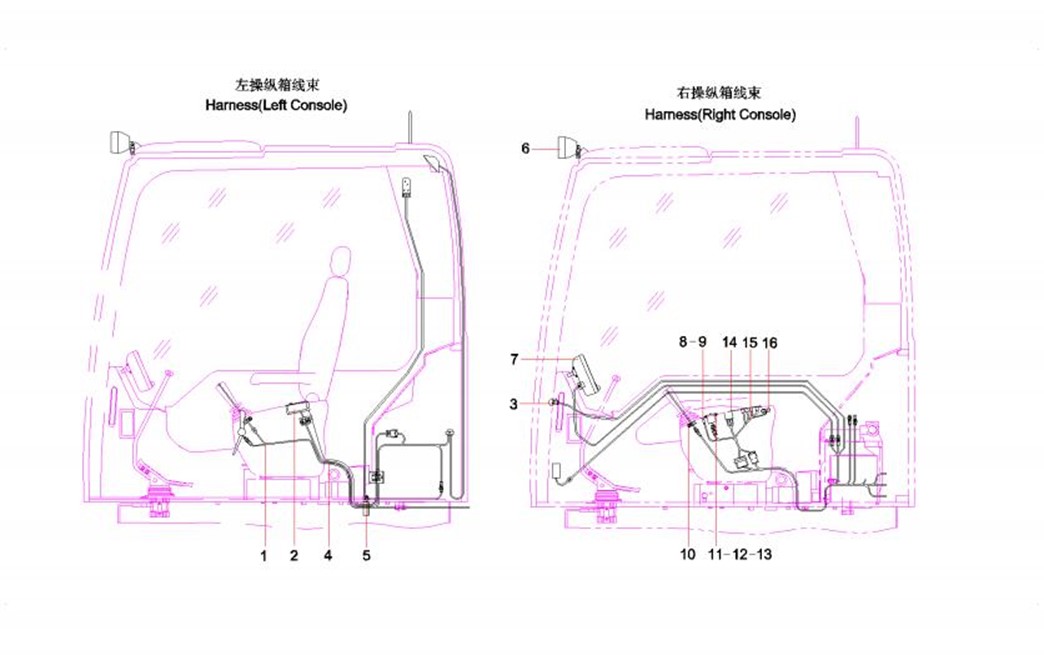

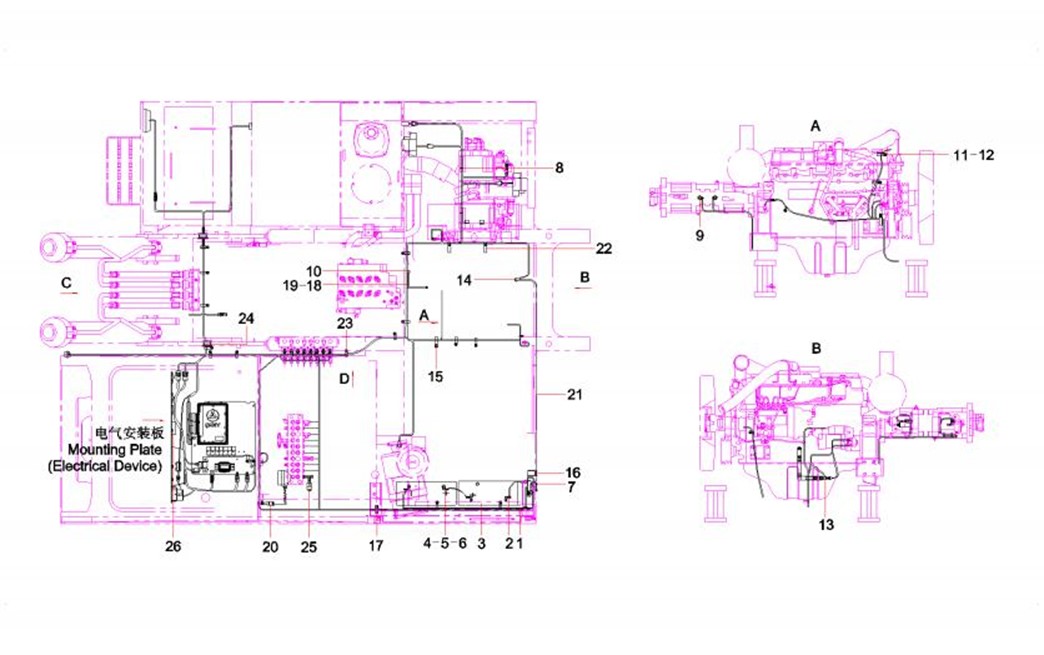

第5章
电气系统
(Electric system)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-3-1 |
1 |
13144603 |
1 |
驾驶室线束 |
Driver’s Cab |
5-3-2 |
2 |
变更或见其他配置 |
1 |
收音机 |
Radio |
5-3-3 |
3 |
A210204000115 |
4 |
螺钉 |
Screw |
5-3-4 |
4 |
60060300 |
1 |
天线延长线 |
Extension, antenna |
5-3-5 |
5 |
A210204000340 |
1 |
螺钉M8×16GB70.1 10.9级 |
Screw |
5-3-6 |
6 |
B241100000391 |
2 |
工作灯 |
Lamp, working |
5-3-7 |
7 |
12848576 |
1 |
三一显示屏 |
Sany monitor |
5-3-8 |
8 |
60053220 |
1 |
LED指示灯LAS3/24V 红 |
Lamp, indicator, LED, red |
5-3-9 |
9 |
60053221 |
1 |
LED指示灯LAS3/24V 黄 |
Lamp, indicator, LED, yellow |
5-3-10 |
10 |
A230200000170 |
4 |
线夹 |
Clip |
5-3-11 |
11 |
60117463 |
1 |
旋钮开关 |
Dial, fuel control |
5-3-12 |
12 |
24000508 |
2 |
垫圈 |
Washer |
5-3-13 |
13 |
60060562 |
6 |
垫圈4GB97.1 达克锈 |
Washer |
5-3-14 |
14 |
A241200001217 |
1 |
启动开关 |
Switch, start |
5-3-15 |
15 |
11854607 |
1 |
控制开关线束 |
Harness, control switch |
5-3-16 |
16 |
60021249 |
1 |
翘板开关 |
Switch, rocker |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-5-1 |
1 |
60190200 |
1 |
电源线 |
Wire, power supply |
5-5-2 |
2 |
12537763 |
1 |
电源线 |
power lineSY60.5C.8 |
5-5-3 |
3 |
A242200000027 |
2 |
蓄电池 |
Battery |
5-5-4 |
4 |
60012793 |
1 |
电源线 |
Line, power |
5-5-5 |
5 |
60013322 |
2 |
A型蓄电池正极接头总成 |
Connector GP, anode, battery, A- |
5-5-6 |
6 |
60013321 |
2 |
A型蓄电池负极接头总成 |
Connector GP, cathode, battery, A |
5-5-7 |
7 |
A210111000091 |
2 |
螺栓 |
False |
5-5-8 |
8 |
60119587 |
1 |
线束固定夹 |
Clamp, harness |
5-5-9 |
9 |
B240600000116 |
2 |
压力传感器 |
Sensor, pressure |
5-5-10 |
10 |
24000633 |
4 |
垫圈8GB97.1 达克锈 |
Washer |
5-5-11 |
11 |
60086354 |
12 |
线束固定夹 |
Clamp, harness |
5-5-12 |
12 |
A210111000199 |
16 |
螺栓M12×20GB5783 10.9级 |
Bolt M12×20GB5783 10.9级 |
5-5-13 |
13 |
11420499 |
1 |
凌星电装接插件固定夹 |
Clamp, holding, connector |
5-5-14 |
14 |
60060565 |
1 |
垫圈8GB96.1 达克锈 |
Washer |
5-5-15 |
15 |
24000632 |
1 |
垫圈6GB97.1 达克锈 |
Washer |
5-5-16 |
16 |
A241300000059 |
1 |
熔断器盒 |
Box, fuse |
5-5-17 |
17 |
A820606030059 |
1 |
护孔环 |
Grommet |
5-5-18 |
18 |
A230200000021 |
1 |
PVC电气胶带 |
Tape, electric, PVC |
5-5-19 |
19 |
A810201058132 |
1 |
电源线 |
Wire, power supply |
5-5-20 |
20 |
B241000000022 |
1 |
2芯圆形插座 |
Socket, two-wire |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-7-21 |
21 |
60173565 |
1 |
电源线 |
Wire, power supply |
5-7-22 |
22 |
60086355 |
7 |
线束固定夹 |
Clamp, harness |
5-7-23 |
23 |
60086356 |
2 |
线束固定夹 |
Clamp, harness |
5-7-24 |
24 |
11779657 |
1 |
胶套 |
Sleeve, rubber |
5-7-25 |
25 |
B240600000117 |
9 |
负流量压力传感器 |
Sensor, negative flow pressure |
5-7-26 |
26 |
60236122 |
1 |
步进电机驱动器 |
Step motor driver |
