SANY SY135C9 SY135C9I2K EXCAVATOR parts catalog 32
第5章
电气系统
(Electrical system)

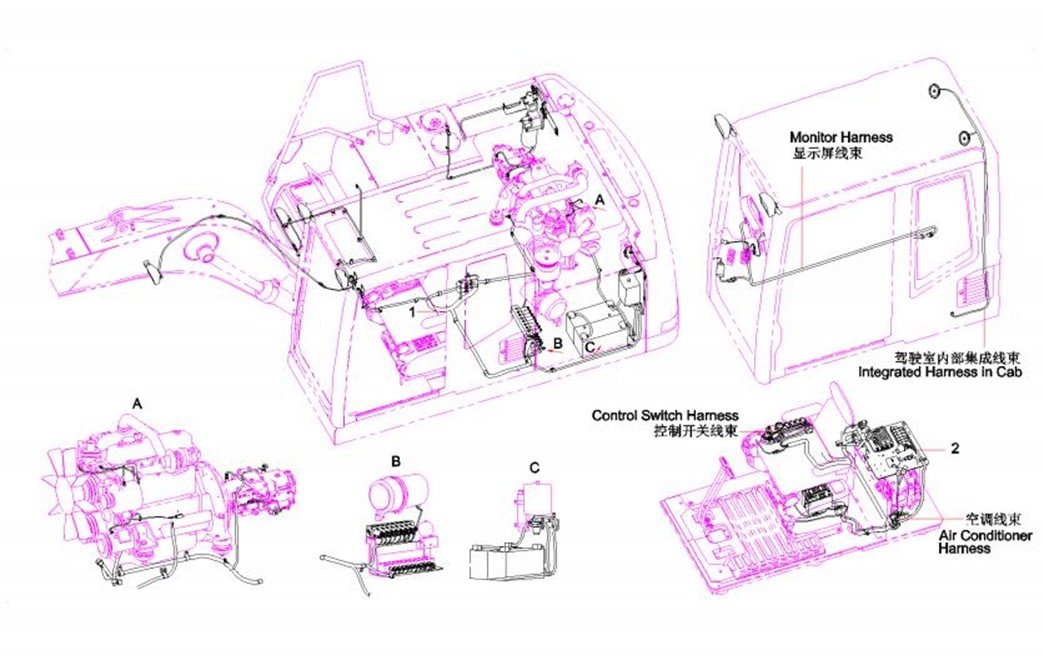

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-3-1 |
1 |
12333454 |
1 |
车身电气分装 |
Sub-assembly, electrical, chassis |
5-3-2 |
2 |
12333564 |
1 |
驾驶室电气分装 |
Sub-assembly, electrical, cab |

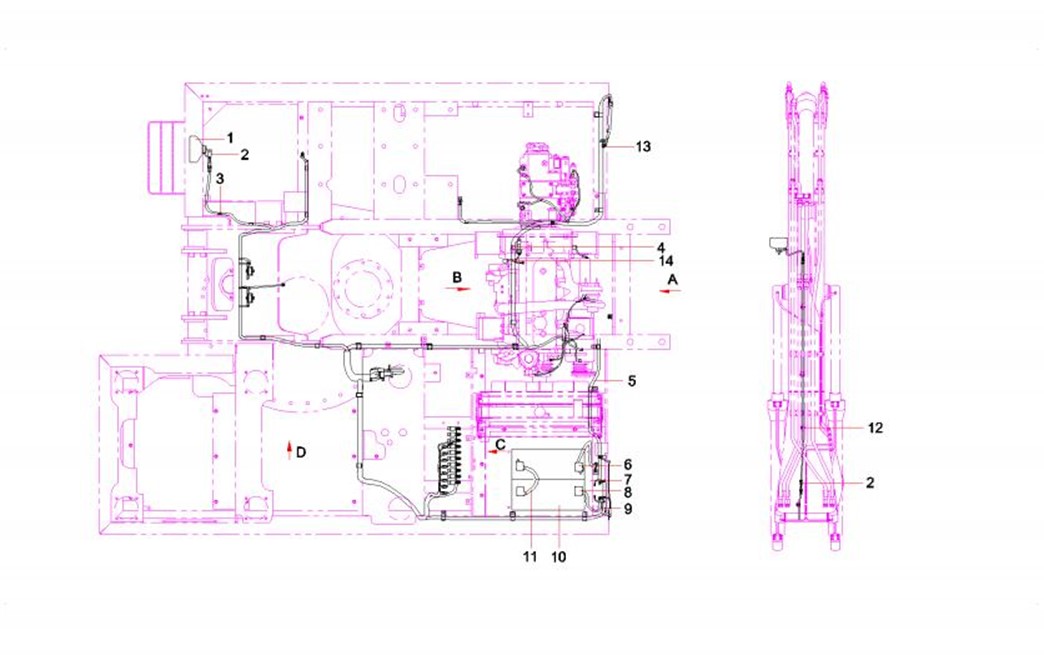

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-5-1 |
1 |
A241100000352 |
2 |
工作灯 |
Lamp, working |
5-5-2 |
2 |
11400099 |
4 |
线夹 |
Clip |
5-5-3 |
3 |
60086353 |
4 |
线束固定夹 |
Clamp, harness |
5-5-4 |
4 |
60086355 |
11 |
线束固定夹 |
Clamp, harness |
5-5-5 |
5 |
60193173 |
1 |
电源线 |
Power line |
5-5-6 |
6 |
60013321 |
2 |
A型蓄电池负极接头总成 |
Connector GP, cathode, battery, A |
5-5-7 |
7 |
60012803 |
1 |
电源线 |
Wire, power supply |
5-5-8 |
8 |
60013322 |
2 |
A型蓄电池正极接头总成 |
Connector GP, anode, battery, A- |
5-5-9 |
9 |
60018110 |
1 |
电源线 |
Wire, power supply |
5-5-10 |
10 |
A242200000027 |
2 |
蓄电池 |
Battery |
5-5-11 |
11 |
60012792 |
1 |
电源线 |
Wire, power supply |
5-5-12 |
12 |
A239900000053 |
6 |
尼龙扎带 |
Tape, binding, nylon |
5-5-13 |
13 |
60202078 |
2 |
带扣扎带 |
Cluster fixed lace |
5-5-14 |
14 |
13030667 |
1 |
转速传感器支架组件 |
bracketSY135C9I2K.5C.4.1 |

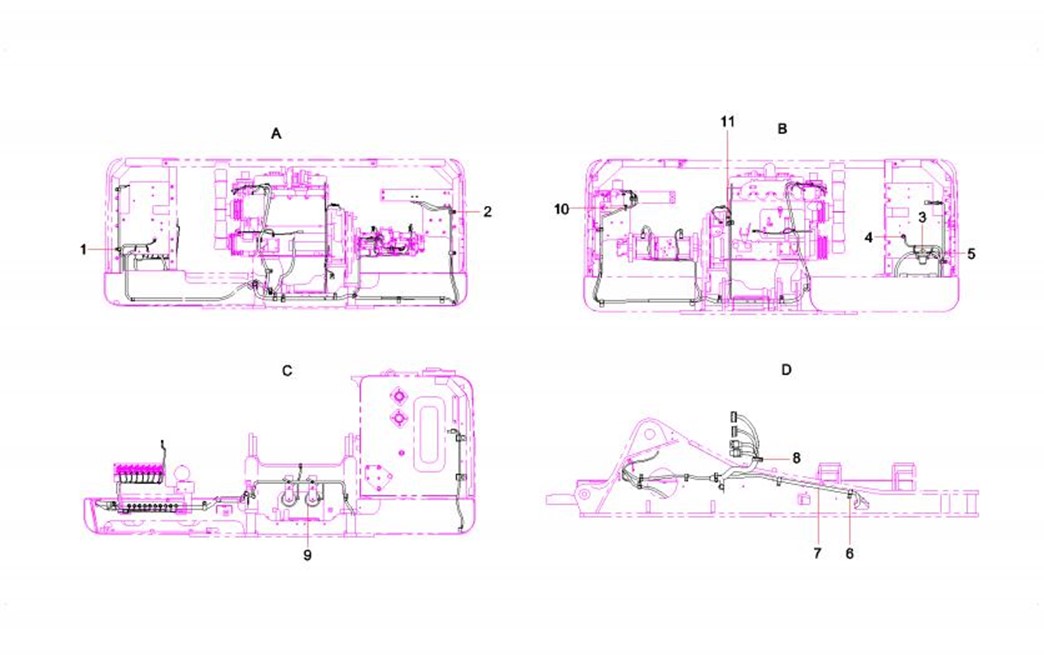

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-7-1 |
1 |
60083322 |
8 |
线夹 |
Clip, wire |
5-7-2 |
2 |
60086354 |
10 |
线束固定夹 |
Clamp, harness |
5-7-3 |
3 |
B240700000383 |
1 |
电池继电器 |
Relay |
5-7-4 |
4 |
B241000000022 |
1 |
2芯圆形插座 |
Socket, two-wire |
5-7-5 |
5 |
A241300000059 |
1 |
熔断器盒 |
Box, fuse |
5-7-6 |
6 |
60086356 |
2 |
线束固定夹 |
Clamp, harness |
5-7-7 |
7 |
12159543 |
1 |
车身线束 |
Harness, chassis |
5-7-8 |
8 |
60086357 |
2 |
线束固定夹 |
Clamp, harness |
5-7-9 |
9 |
A229900001896 |
1 |
喇叭 |
Horn |
5-7-10 |
10 |
变更或见其他配置 |
1 |
带扣扎带 |
Cluster fixed lace |
5-7-11 |
11 |
60197033 |
1 |
卡扣 |
Clamping clip |

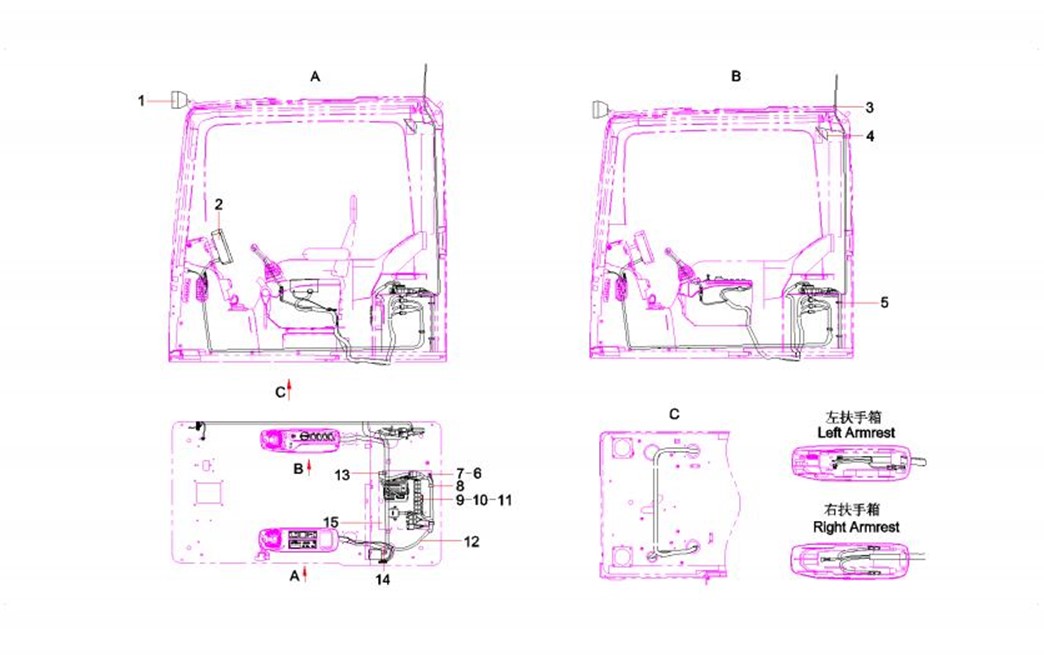

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-9-1 |
1 |
B241100000391 |
2 |
工作灯 |
Lamp, working |
5-9-2 |
2 |
12305374 |
1 |
三一显示屏 |
Sany Encourage Control Display |
5-9-3 |
3 |
60090606 |
1 |
天线 |
Antenna |
5-9-4 |
4 |
60023703 |
1 |
喇叭 |
Horn |
5-9-5 |
5 |
A239900000053 |
4 |
尼龙扎带 |
Tape, binding, nylon |
5-9-6 |
6 |
A210401000017 |
3 |
垫圈 |
Washer |
5-9-7 |
7 |
A210111000088 |
3 |
螺栓 |
Bolt |
5-9-8 |
8 |
变更或见其他配置 |
2 |
带扣扎带 |
Cluster fixed lace |
5-9-9 |
9 |
B240700000250 |
5 |
中间继电器 |
Relay |
5-9-10 |
10 |
A210202000020 |
8 |
螺钉 |
Screw |
5-9-11 |
11 |
A210401000015 |
8 |
垫圈 |
Washer |
5-9-12 |
12 |
12159514 |
1 |
驾驶室线束 |
Harness, cab |
5-9-13 |
13 |
60086356 |
1 |
线束固定夹 |
Clamp, harness |
5-9-14 |
14 |
60060300 |
1 |
天线延长线 |
Extension, antenna |
5-9-15 |
15 |
12333441 |
1 |
电器分装 |
Electrical |

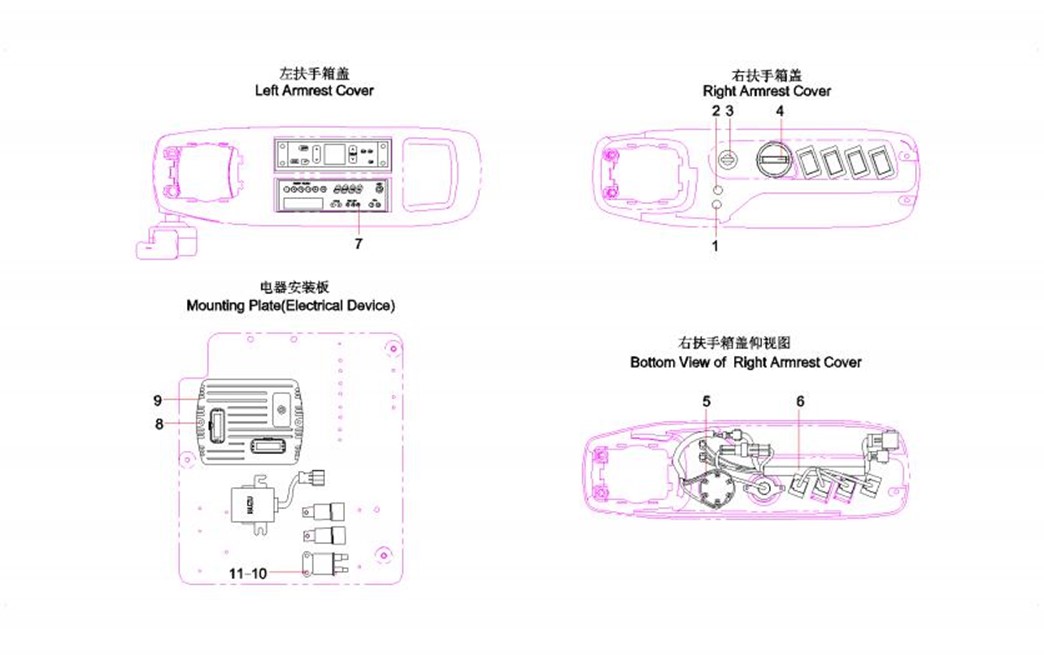

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-11-1 |
1 |
60053221 |
1 |
LED指示灯LAS3/24V 黄 |
Lamp, indicator, LED, yellow |
5-11-2 |
2 |
60053220 |
1 |
LED指示灯LAS3/24V 红 |
Lamp, indicator, LED, red |
5-11-3 |
3 |
A241200001217 |
1 |
启动开关 |
Switch, start |
5-11-4 |
4 |
60117463 |
1 |
旋钮开关 |
Dial, fuel control |
5-11-5 |
5 |
A230200000021 |
1 |
PVC电气胶带 |
Tape, electric, PVC |
5-11-6 |
6 |
12159491 |
1 |
控制开关线束 |
Control harnessSY135C9I2K.5.3 |
5-11-7 |
7 |
60205002 |
1 |
收音机 |
Radio |
5-11-8 |
8 |
A210204000136 |
2 |
螺钉 |
Screw |
5-11-9 |
9 |
12304914 |
1 |
三一可组态液压控制器 |
Controller, Sany hydraulic |
5-11-10 |
10 |
A210202000020 |
6 |
螺钉 |
Screw |
5-11-11 |
11 |
A210401000015 |
6 |
垫圈 |
Washer |
