SANY SY365C SY365CCI2KH EXCAVATOR parts catalog 04
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

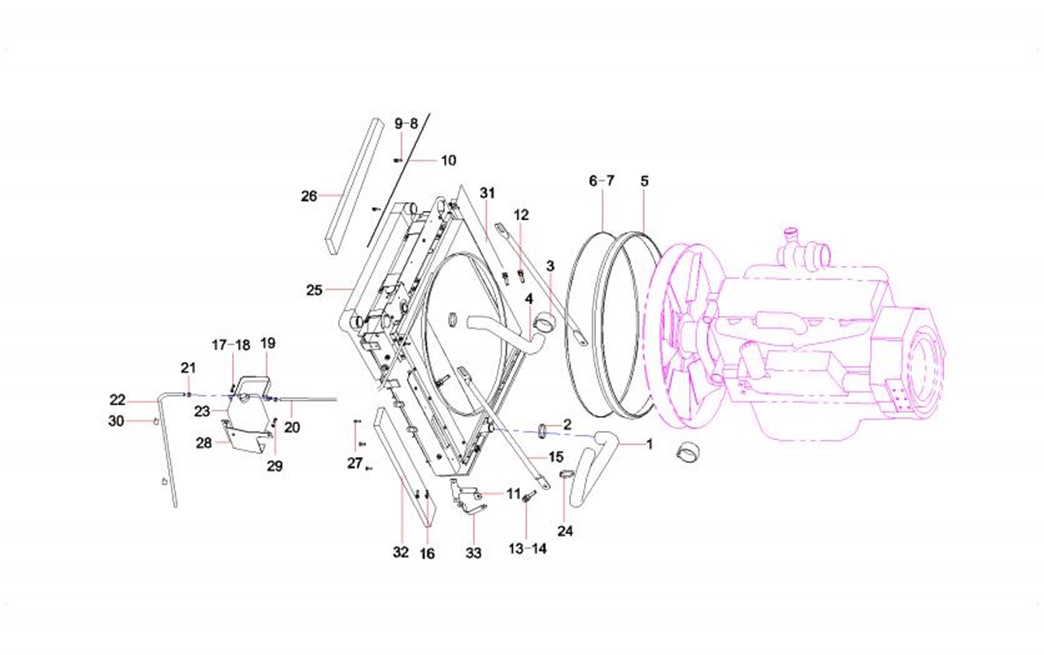

2-13-1 |
1 |
12880674 |
1 |
进水胶管 |
Oil-in rubber |
2-13-2 |
2 |
60227327 |
1 |
T型抱箍φ73.2- φ81 进口 |
T-type anchor ear |
2-13-3 |
3 |
60202885 |
3 |
T型抱箍φ57.2- φ65 进口 |
T-type anchor ear |
2-13-4 |
4 |
12119616 |
1 |
回水胶管 |
Hose, water outlet |
2-13-5 |
5 |
A230199000044 |
1 |
橡胶罩 |
Cover, rubber |
2-13-6 |
6 |
A229900004513 |
1 |
环箍 |
Clamp |
2-13-7 |
7 |
A229900004514 |
1 |
锁扣 |
Locker |
2-13-8 |
8 |
A210111000012 |
4 |
螺栓 M10×20GB5783 10.9级 |
Bolt |
2-13-9 |
9 |
A210405000011 |
6 |
垫圈 |
Washer |
2-13-10 |
10 |
A820606030560 |
2 |
密封条 |
Seal |
2-13-11 |
11 |
12016797 |
1 |
管夹 |
Pipe Clamp |
2-13-12 |
12 |
A210405000001 |
8 |
垫圈 |
Washer |
2-13-13 |
13 |
A210111000366 |
4 |
螺栓M16×25GB5783 10.9级 |
Bolt M16×25GB5783 10.9 grade |
2-13-14 |
14 |
A210491000118 |
4 |
垫圈 |
Washer |
2-13-15 |
15 |
A820301017054 |
2 |
支撑 |
Support |
2-13-16 |
16 |
A210204000337 |
4 |
螺钉M12×30GB70.1 10.9级 |
Screw |
2-13-17 |
17 |
A210204000220 |
2 |
螺钉M8×20GB70.1 10.9级 |
Screw |
2-13-18 |
18 |
A210405000007 |
2 |
垫圈 |
Washer |
2-13-19 |
19 |
12903291 |
1 |
支架 |
Bracket |
2-13-20 |
20 |
A820606030367 |
1 |
软管 |
Hose |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-15-21 |
21 |
60202895 |
3 |
软管环箍φ8- φ16 进口 |
Clamp, hose |
2-15-22 |
22 |
A820606030493 |
1 |
软管 |
Hose |
2-15-23 |
23 |
A229900001590 |
1 |
液箱 |
Tank GP, reserve |
2-15-24 |
24 |
12413319 |
1 |
护套 |
Protective |
2-15-25 |
25 |
60205590 |
1 |
散热器 |
Radiator |
2-15-26 |
26 |
12995792 |
1 |
顶部海绵 |
Top sponge |
2-15-27 |
27 |
11961759 |
11 |
扣钉 |
Pintle |
2-15-28 |
28 |
12904490 |
1 |
弯板 |
Bent plate |
2-15-29 |
29 |
A210111000018 |
2 |
螺栓 |
Bolt |
2-15-30 |
30 |
A230200000175 |
5 |
线夹 |
Clamp, cord |
2-15-31 |
31 |
12888635 |
1 |
右侧海绵 |
Right-hand |
2-15-32 |
32 |
11857942 |
1 |
左侧海绵 |
Sponge, left |
2-15-33 |
33 |
12010877 |
1 |
板 |
plate |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

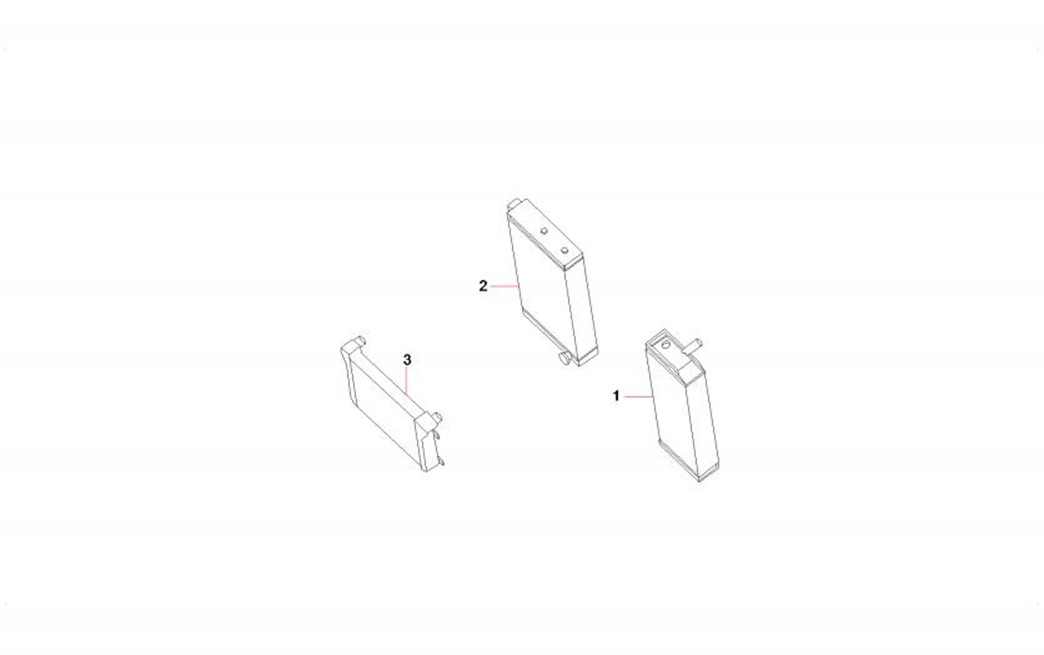

2-17-1 |
1 |
60205535 |
1 |
散热器 |
Radiator |
2-17-2 |
2 |
60205536 |
1 |
散热器 |
Radiator |
2-17-3 |
3 |
60205537 |
1 |
散热器 |
Radiator |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

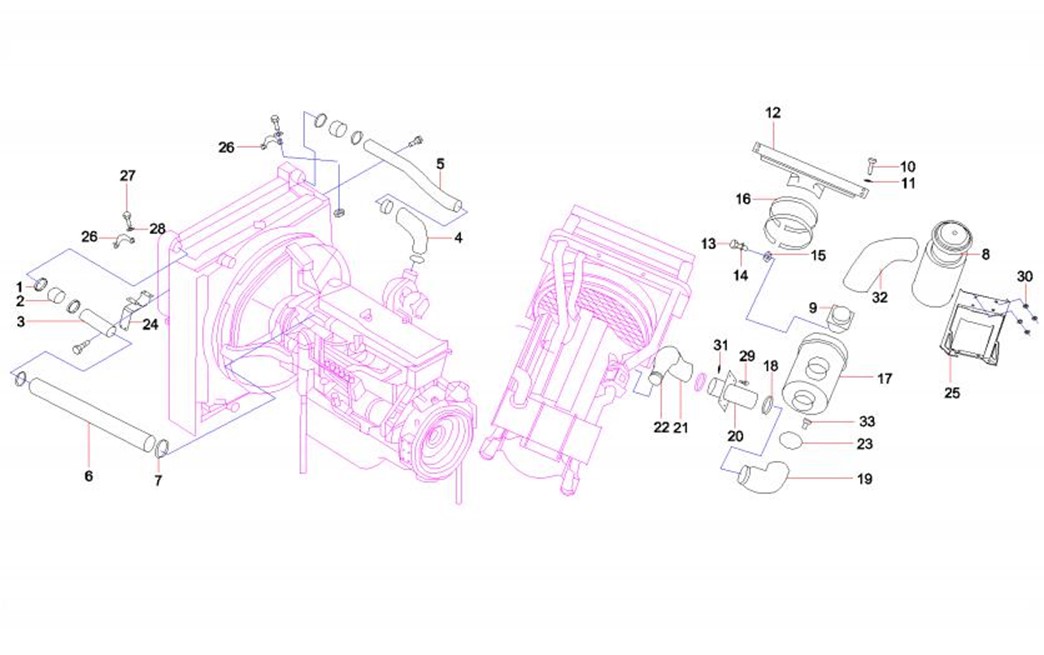

2-19-1 |
1 |
60227325 |
7 |
T型抱箍φ69.9- φ77.7 进口 |
T-type anchor ear |
2-19-2 |
2 |
A820606030826 |
2 |
短胶管 |
Hose, short |
2-19-3 |
3 |
A820206013313 |
1 |
中冷钢管 |
Tube (aftercooler) |
2-19-4 |
4 |
A820606030824 |
1 |
中冷进气胶管 |
Hose, air inlet (aftercooler) |
2-19-5 |
5 |
12212591 |
1 |
中冷进气管 |
Tube, Inlet |
2-19-6 |
6 |
A820606030825 |
1 |
中冷排气胶管 |
Hose, exhaust (aftercooler) |
2-19-7 |
7 |
60202888 |
1 |
T型抱箍φ79.5- φ87.4 进口 |
T-type anchor ear |
2-19-8 |
8 |
60156228 |
1 |
空气滤清器 |
OilBathFilter |
2-19-9 |
9 |
11856750 |
1 |
进气接管 |
Pipe – Connection (Air Inlet) |
2-19-10 |
10 |
A210111000012 |
4 |
螺栓 M10×20GB5783 10.9级 |
Bolt |
2-19-11 |
11 |
A210405000011 |
4 |
垫圈 |
Washer |
2-19-12 |
12 |
11856353 |
1 |
空滤固定架 |
Partition GP – Air Cleaner |
2-19-13 |
13 |
A210111000295 |
2 |
螺栓 |
Bolt M10×80GB5783-00 10.9 |
2-19-14 |
14 |
A210401000001 |
2 |
垫圈 |
Washer |
2-19-15 |
15 |
A210307000036 |
2 |
螺母 |
Nut |
2-19-16 |
16 |
10131920 |
2 |
空滤卡箍 |
Clamp |
2-19-17 |
17 |
60125399 |
1 |
空气滤清器 |
Air cleaner |
2-19-18 |
18 |
60202891 |
3 |
T型抱箍φ139.7- φ147.6 进口 |
T-type anchor ear |
2-19-19 |
19 |
11856555 |
1 |
前进气胶管 |
Hose – Air Inlet (Front) |
2-19-20 |
20 |
10120823 |
1 |
进气钢管 |
Pipe, steel, air inlet |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-21-21 |
21 |
10120819 |
1 |
后进气胶管 |
Hose, Inlet (Rear) |
2-21-22 |
22 |
60227326 |
1 |
T型抱箍φ101.6- φ109.5 进口 |
T-type anchor ear |
2-21-23 |
23 |
60202892 |
2 |
T型抱箍φ158.8- φ166.6 进口 |
T-type anchor ear |
2-21-24 |
24 |
A810102072216 |
1 |
固定架 |
Bracket |
2-21-25 |
25 |
12684797 |
1 |
油裕支架总成 |
Bracket, oil-bath |
2-21-26 |
26 |
A820101345946 |
1 |
管箍 |
Clamp, pipe |
2-21-27 |
27 |
A210204000147 |
4 |
螺钉 |
Screw |
2-21-28 |
28 |
A210405000007 |
4 |
垫圈 |
Washer |
2-21-29 |
29 |
A210111000199 |
16 |
螺栓M12×20GB5783 10.9级 |
Bolt M12×20GB5783 Grade 10.9 |
2-21-30 |
30 |
A210307000001 |
4 |
螺母 |
Nut |
2-21-31 |
31 |
A210405000001 |
20 |
垫圈 |
Washer |
2-21-32 |
32 |
12685078 |
1 |
油浴出气胶管 |
Hose, air-out, oil-bath |
2-21-33 |
33 |
60148482 |
1 |
空滤传感器 |
Sensor, air cleaner |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

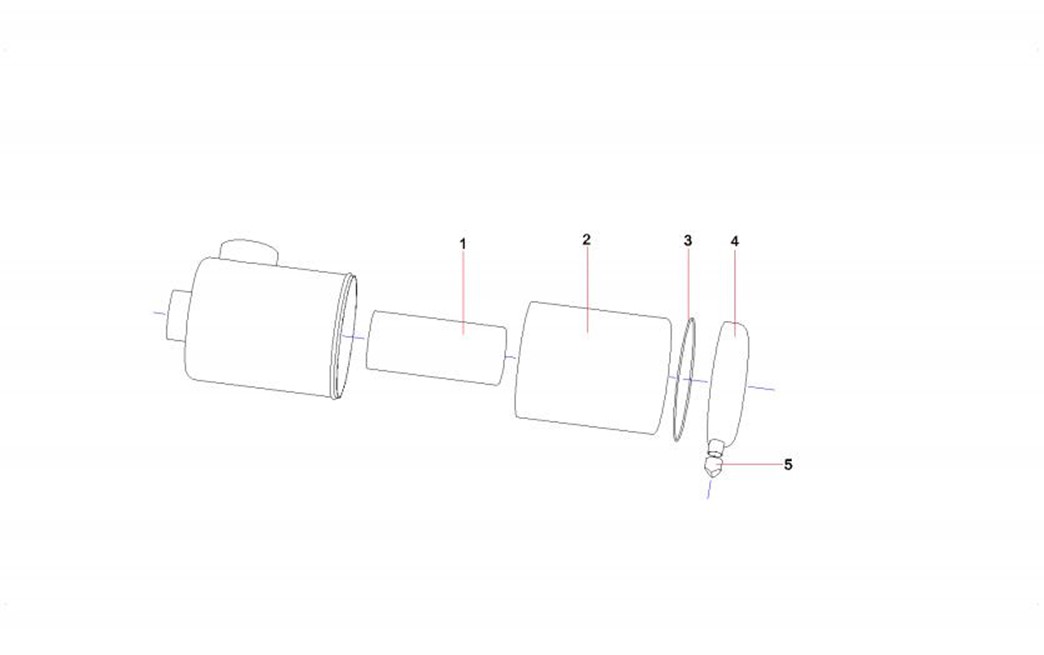

2-23-1 |
1 |
B222100000640 |
1 |
空气滤清器安全滤芯 |
Element, safety, air cleaner |
2-23-2 |
2 |
B222100000641 |
1 |
空气滤清器主滤芯 |
Element, primary, air cleaner |
2-23-3 |
3 |
60176285 |
1 |
密封圈 |
Seal Ring |
2-23-4 |
4 |
60176264 |
1 |
盖 |
CAP |
2-23-5 |
5 |
60176270 |
1 |
排尘阀 |
Dust Exhaust Valve |
