SANY SY365C SY365CCI2KH EXCAVATOR parts catalog 03
第2章
回转装置
(Slewing device SY355C2I2K.1)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

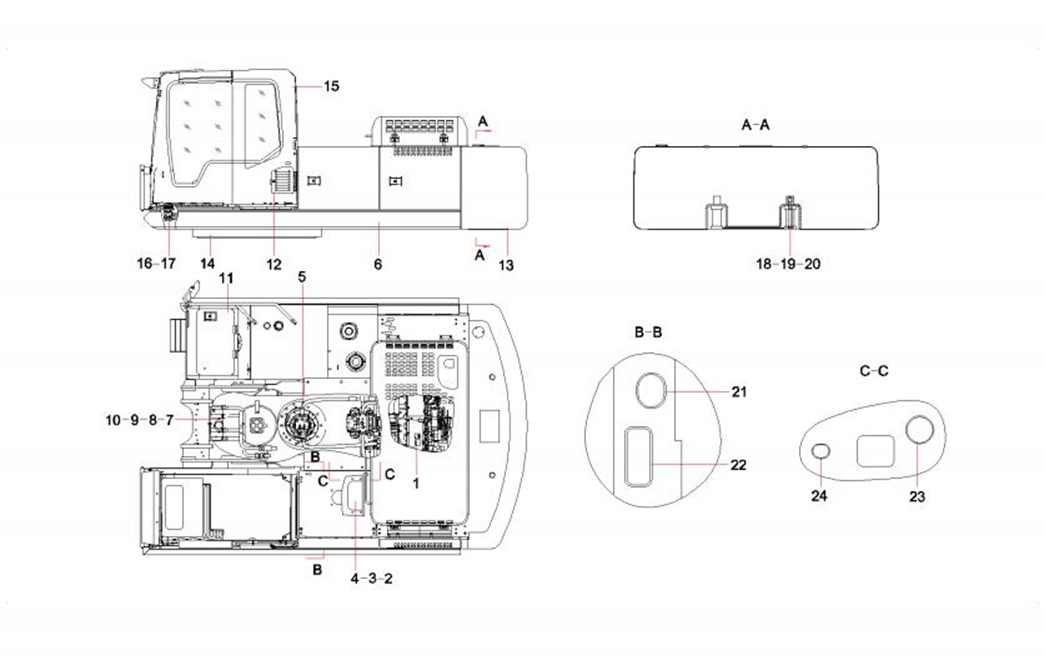

2-3-1 |
1 |
12773038 |
1 |
动力系统 |
Power train |
2-3-2 |
2 |
12346305 |
1 |
盖板 |
Coverplate |
2-3-3 |
3 |
A210111000036 |
4 |
螺栓 |
Bolt M12×20(GB5783) |
2-3-4 |
4 |
A210401000002 |
4 |
垫圈 |
Washer |
2-3-5 |
5 |
12775322 |
1 |
平台管路 |
Pipeline, platform |
2-3-6 |
6 |
12774984 |
1 |
回转平台 |
Platform, swing |
2-3-7 |
7 |
A820606030364 |
1 |
密封垫 |
Gasket, seal |
2-3-8 |
8 |
A820101117871 |
1 |
盖 |
Cover |
2-3-9 |
9 |
A210111000202 |
2 |
螺栓 |
Bolt |
2-3-10 |
10 |
A210402000040 |
2 |
垫圈12GB97.1 不锈钢 |
Washer |
2-3-11 |
11 |
12761001 |
1 |
覆盖件总装 |
Cover GP |
2-3-12 |
12 |
12121640 |
1 |
空调系统 |
Air conditioning system |
2-3-13 |
13 |
11598248 |
1 |
配重总成 |
Counterweight GP |
2-3-14 |
14 |
12685806 |
1 |
回转支承总成 |
Bearing AS, swing |
2-3-15 |
15 |
13252186 |
1 |
驾驶室 |
Driver room SY355C2I2K.1.5 |
2-3-16 |
16 |
12775327 |
1 |
先导管路 |
Pipeline, pilot |
2-3-17 |
17 |
A820101213102 |
4 |
垫片 |
Shim |
2-3-18 |
18 |
60013102 |
4 |
垫圈 |
Washer 33GB1230 |
2-3-19 |
19 |
60112963 |
4 |
螺栓 M33×320GB5782 10.9级 |
Screw M33×320GB5782 10.9级 |
2-3-20 |
20 |
A820101326339 |
2 |
垫片 |
Shim |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-5-21 |
21 |
11844004 |
2 |
橡胶护套 |
Jacket, rubber |
2-5-22 |
22 |
12486982 |
2 |
橡胶护套 |
Rubber protective sleeve |
2-5-23 |
23 |
12487116 |
1 |
橡胶护套 |
Rubber protective |
2-5-24 |
24 |
11803349 |
1 |
橡胶护套 |
Jacket, rubber |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

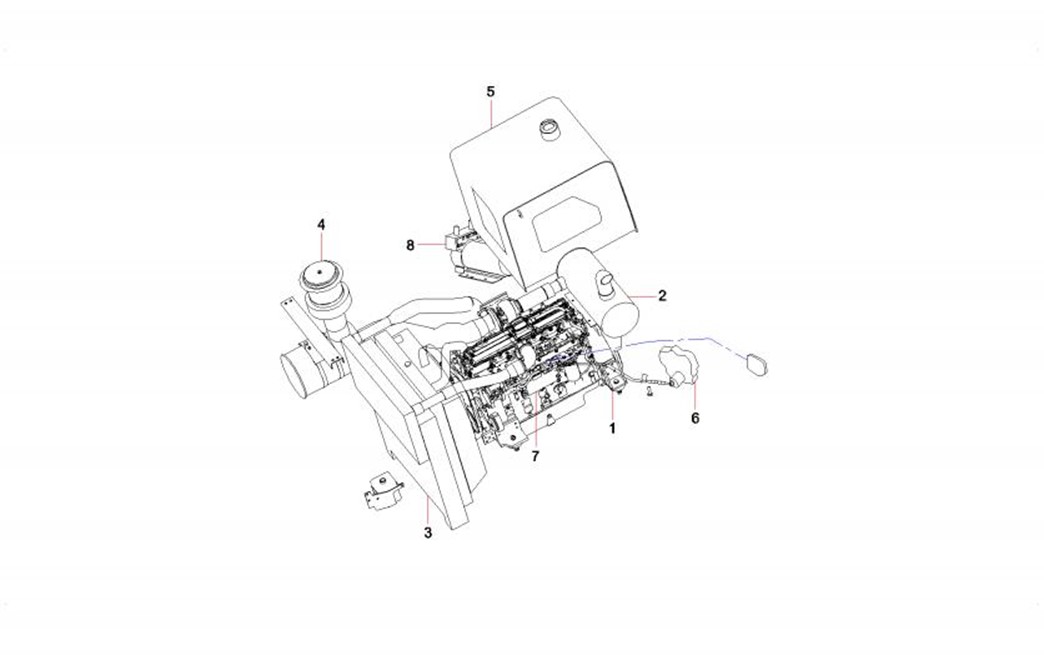

2-7-1 |
1 |
A810102060101 |
1 |
减震及传动系统 |
Damping & drive system |
2-7-2 |
2 |
12421894 |
1 |
排气系统 |
Exhaust system |
2-7-3 |
3 |
12799859 |
1 |

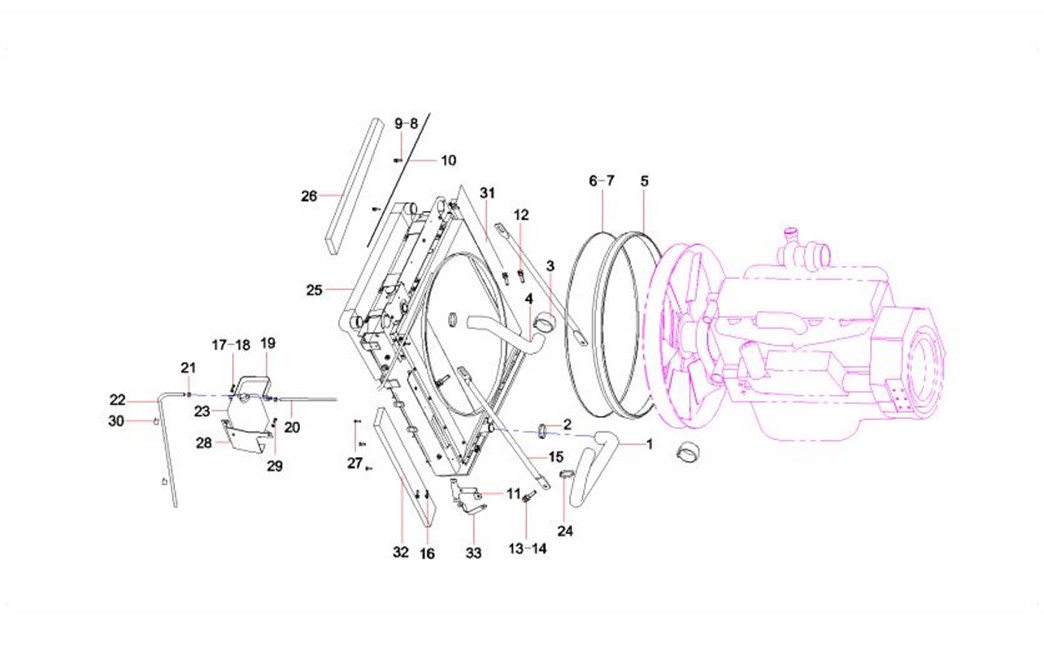

冷却系统 |
Cooling system |
2-7-4 |
4 |
12786862 |
1 |
进气系统 |
Air inlet system |
2-7-5 |
5 |
12783714 |
1 |
燃油系统 |
Fuel system |
2-7-6 |
6 |
12783718 |
1 |
油门控制系统 |
Control system, throttle |
2-7-7 |
7 |
B220200000072 |
1 |
发动机 |
Engine |
2-7-8 |
8 |
11858117 |
1 |
加油泵连接管路 |
Line – Feed Pump |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

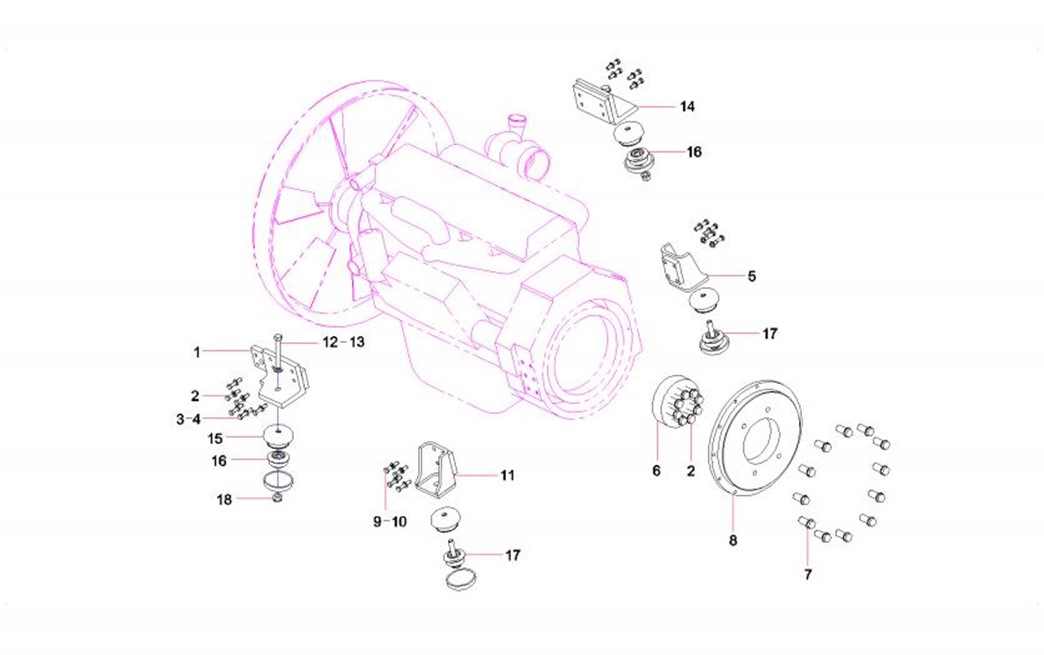

2-9-1 |
1 |
A810102060108 |
1 |
发动机支架 |
Bracket (Engine) |
2-9-2 |
2 |
A210111000026 |
6 |
螺栓M10×35GB5783 10.9级 |
Bolt |
2-9-3 |
3 |
A210110000447 |
8 |
螺栓M10×55GB5782 10.9级 |
Bolt M10×55GB5782 |
2-9-4 |
4 |
24000637 |
26 |
垫圈10GB97.1 达克锈 |
Washer |
2-9-5 |
5 |
A810102060111 |
1 |
发动机支架 |
Bracket (Engine) |
2-9-6 |
6 |
60051280 |
1 |
法兰联轴器 |
Coupler AS |
2-9-7 |
7 |
A210111000120 |
12 |
螺栓M10×45GB5783 10.9级 |
Bolt |
2-9-8 |
8 |
A820201001245 |
1 |
端盖 |
Cover, End |
2-9-9 |
9 |
A210110000009 |
8 |
螺栓M12×50GB5782 10.9级 |
Bolt |
2-9-10 |
10 |
A210491000121 |
8 |
垫圈 |
Washer 12GB1230 |
2-9-11 |
11 |
A810102060109 |
1 |
发动机支架 |
Bracket (Engine) |
2-9-12 |
12 |
A820301021297 |
4 |
螺栓 |
Bolt SY310C1.1.3.1-2 |
2-9-13 |
13 |
变更或见其他配置 |
8 |
垫圈 |
Washer |
2-9-14 |
14 |
A810102060110 |
1 |
发动机支架 |
Bracket (Engine) |
2-9-15 |
15 |
A820101341529 |
8 |
碗垫 |
Coaster, bowl |
2-9-16 |
16 |
A230199000043 |
4 |
橡胶件 |
Cushion |
2-9-17 |
17 |
A230199000042 |
4 |
橡胶件 |
Cushion |
2-9-18 |
18 |
A820204000534 |
4 |
螺母 |
Nut SY310C1.1.3.1-4 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

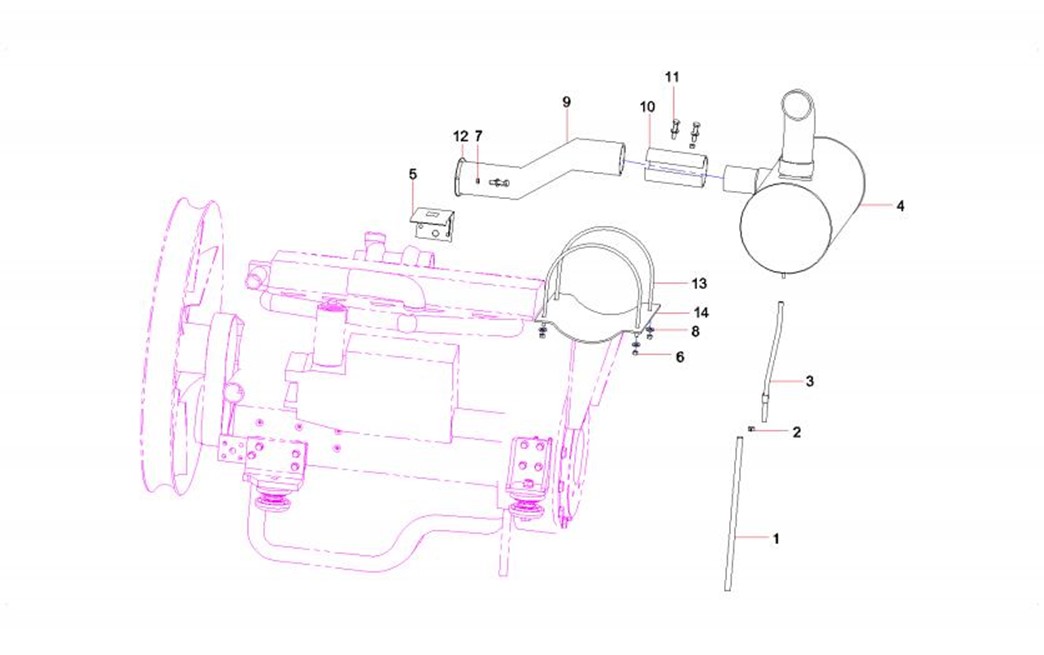

2-11-1 |
1 |
A820606030837 |
1 |
引水胶管 |
Hose |
2-11-2 |
2 |
60202896 |
1 |
软管环箍 |
Clamp, hose |
2-11-3 |
3 |
A810102079062 |
1 |
引水管 |
Tube |
2-11-4 |
4 |
A220202000028 |
1 |
消声器总成 |
Muffler GP |
2-11-5 |
5 |
A810102072198 |
1 |
隔热盖 |
Cover, Insulation |
2-11-6 |
6 |
A210307000036 |
10 |
螺母 |
Nut |
2-11-7 |
7 |
A210346000007 |
4 |
螺母 |
Nut |
2-11-8 |
8 |
A210405000011 |
10 |
垫圈 |
Washer |
2-11-9 |
9 |
12371281 |
1 |
排气接管 |
Hose |
2-11-10 |
10 |
11761299 |
1 |
抱箍 |
Clamp |
2-11-11 |
11 |
21005186 |
2 |
螺栓 |
Bolt M10×40GB5783 Grade 10.9 |
2-11-12 |
12 |
60101678 |
1 |
垫圈 |
Washer |
2-11-13 |
13 |
A820301017053 |
2 |
U型螺杆 |
Stem, U – Type |
2-11-14 |
14 |
A810102072199 |
1 |
消音器支架 |
Bracket, Muffler |
