SANY SY465C SY465C2M2H EXCAVATOR parts catalog 29

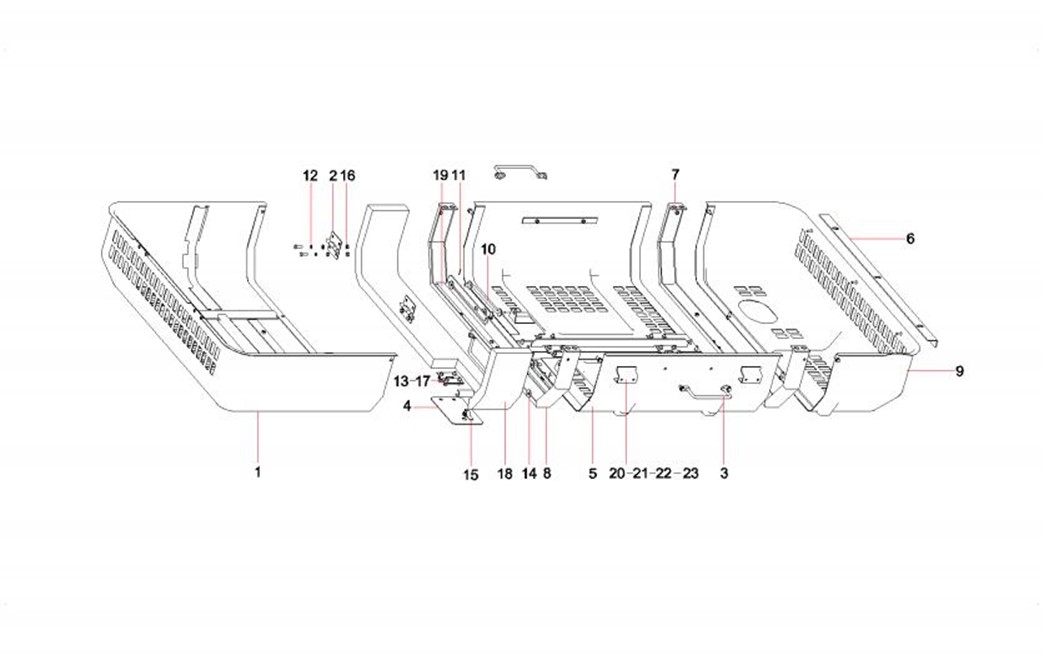

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-325-21 |
21 |
11167808 |
1 |
Cover, upper, rear right |
2-325-22 |
22 |
11167550 |
1 |
Cover, upper, middle |
2-325-23 |
23 |
11987349 |
1 |
Clapboard Assy |
2-325-24 |
24 |
11987137 |
1 |
Sponge assem |
2-325-25 |
25 |
11166700 |
1 |
Box, ornament |
2-325-26 |
26 |
24000637 |
8 |
Washer |
2-325-27 |
27 |
A210111000018 |
8 |
Bolt M10×25GB5783 |
2-325-28 |
28 |
A210111000039 |
6 |
Bolt M12×35GB5783 |
2-325-29 |
29 |
24000646 |
9 |
Washer |
2-325-30 |
30 |
A210111000212 |
9 |
Bolt M16×35GB5783 10.9 |
2-325-31 |
31 |
60126001 |
1 |
Mirror |

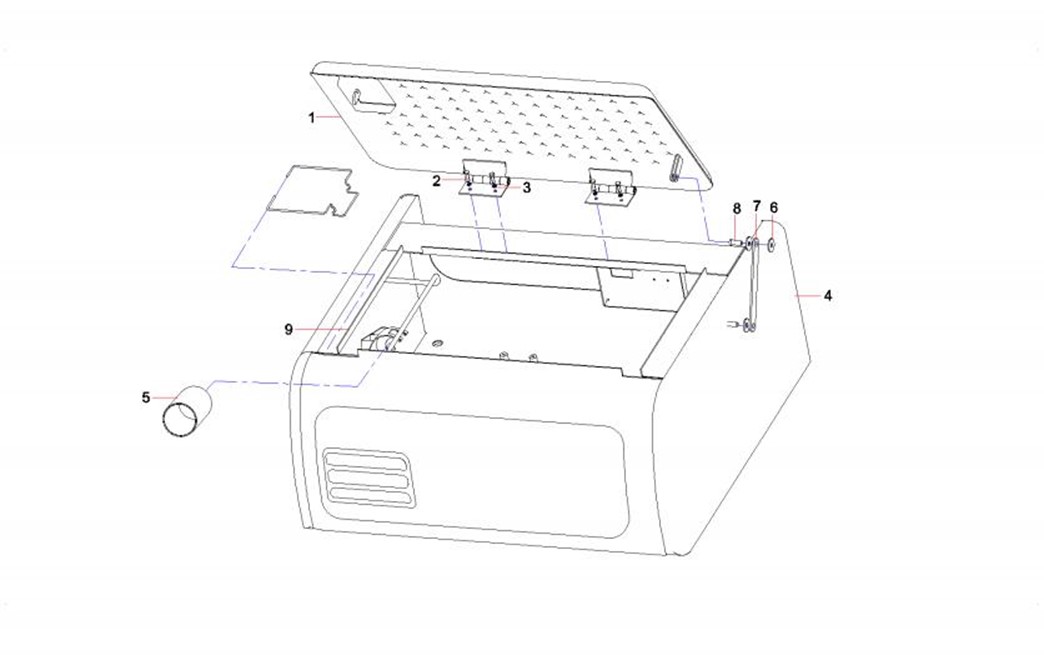

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-327-1 |
1 |
11845889 |
1 |
Cover AS, radiator |
2-327-2 |
2 |
A810502079012 |
3 |
Hinge |
2-327-3 |
3 |
A810502019123 |
3 |
Handgrip, engine hood |
2-327-4 |
4 |
A810502050133 |
1 |
Cap, filler |
2-327-5 |
5 |
11168854 |
1 |
Hood, engine |
2-327-6 |
6 |
11169141 |
1 |
Beam, mounting |
2-327-7 |
7 |
11169182 |
1 |
Beam |
2-327-8 |
8 |
11169285 |
1 |
Beam |
2-327-9 |
9 |
11230247 |
1 |
Cover, muffler |
2-327-10 |
10 |
10817654 |
2 |
Bar, support |
2-327-11 |
11 |
A210491000007 |
4 |
Pin 2.5×20GB91 |
2-327-12 |
12 |
A210401000001 |
29 |
Washer 10GB93 |
2-327-13 |
13 |
A210405000011 |
29 |
Washer 10GB97.1 |
2-327-14 |
14 |
A210404000004 |
4 |
Washer 12GB96.1 |
2-327-15 |
15 |
A222200000122 |
1 |
Lock, door, engineering |
2-327-16 |
16 |
A210307000036 |
8 |
Nut M10GB6170 10 |
2-327-17 |
17 |
A210111000024 |
29 |
Bolt M10×30GB5783 10.9 |
2-327-18 |
18 |
11845843 |
1 |
Sponge |
2-327-19 |
19 |
12200077 |
2 |
Gasket, rubber |
2-327-20 |
20 |
A210111000323 |
8 |
Bolt |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-329-21 |
21 |
A210401000017 |
8 |
Washer 8GB93 |
2-329-22 |
22 |
A222200000065 |
4 |
Lock, door |
2-329-23 |
23 |
A210404000005 |
8 |
Washer 8GB96.1 |

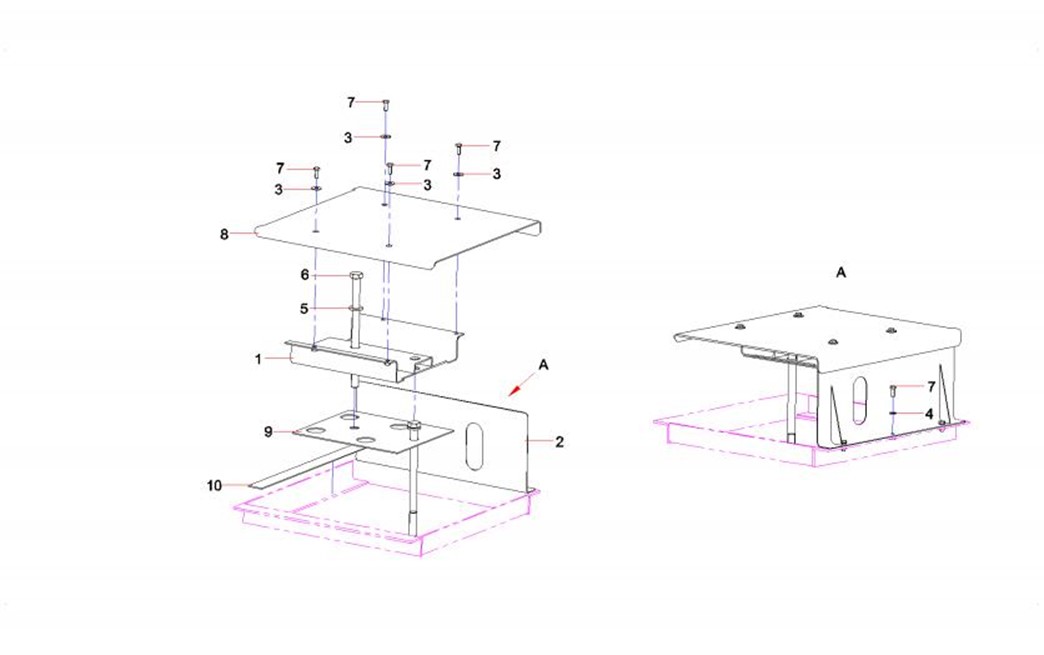

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-331-1 |
1 |
11843986 |
1 |
Plate, pressure, battery mounting |
2-331-2 |
2 |
11844000 |
1 |
Plate, retaining |
2-331-3 |
3 |
60060565 |
4 |
Washer |
2-331-4 |
4 |
24000633 |
3 |
Washer |
2-331-5 |
5 |
A210491000144 |
2 |
Washer |
2-331-6 |
6 |
60214699 |
2 |
bolt |
2-331-7 |
7 |
A210111000343 |
7 |
Bolt M8×20GB5783 10.9 |
2-331-8 |
8 |
11843966 |
1 |
Cover, battery box |
2-331-9 |
9 |
11767062 |
1 |
Cushion, battery |
2-331-10 |
10 |
11767284 |
2 |
Cushion, battery |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-333-1 |
1 |
12672933 |
1 |
Cover, toolbox |
2-333-2 |
2 |
A210111000080 |
4 |
Bolt M6×20GB5783 |
2-333-3 |
3 |
A210401000016 |
4 |
Washer 6GB93 |
2-333-4 |
4 |
12673937 |
1 |
Weldment,toolbox |
2-333-5 |
5 |
10090570 |
1 |
Weldment, pipe |
2-333-6 |
6 |
A210404000003 |
3 |
Washer |
2-333-7 |
7 |
A820101211195 |
1 |
Plate, supporting |
2-333-8 |
8 |
A210508000012 |
2 |
Roll, pin |
2-333-9 |
9 |
A230105000075 |
1 |
Strip, seal |

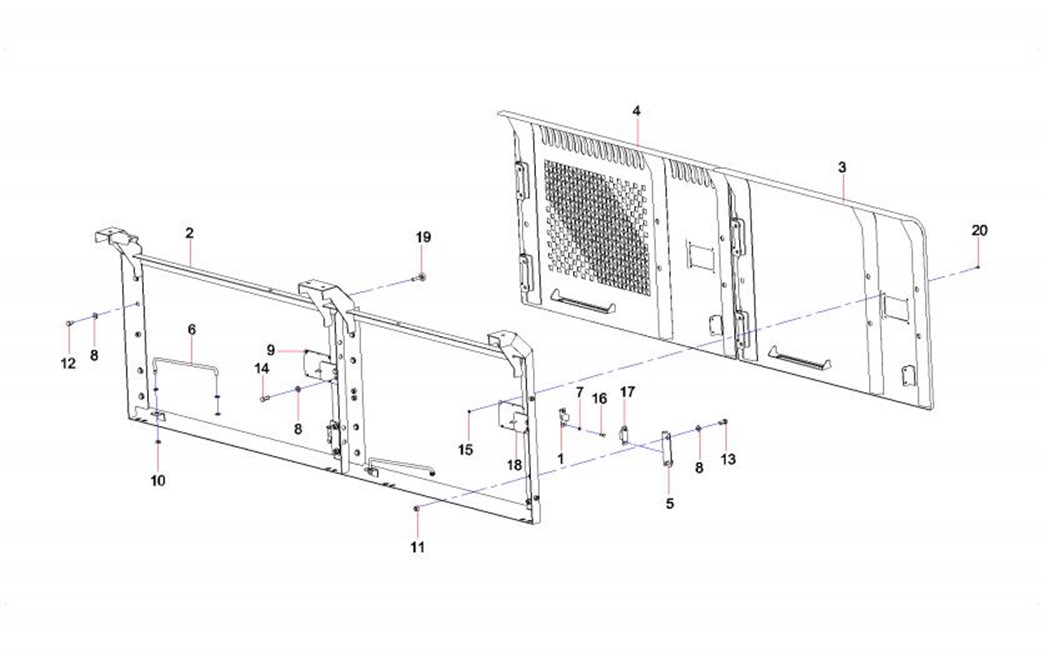

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-335-1 |
1 |
A810502010207 |
2 |
Block, buffer |
2-335-2 |
2 |
12768288 |
1 |
Left door mounting frame |
2-335-3 |
3 |
12771752 |
1 |
Left DoorⅠSY385C2M2KS.1.6.3.2 |
2-335-4 |
4 |
12770893 |
1 |
Right |
2-335-5 |
5 |
12769206 |
2 |
fixed blockSY385C2M2KS.1.6.3.5 |
2-335-6 |
6 |
12018543 |
2 |
Catch |
2-335-7 |
7 |
A210405000006 |
8 |
Washer 6GB97.1 |
2-335-8 |
8 |
A210405000001 |
22 |
Washer 12GB97.1 |
2-335-9 |
9 |
A222200000012 |
2 |
Door Lock |
2-335-10 |
10 |
A210307000017 |
4 |
Nut M10GB6170 |
2-335-11 |
11 |
A210307000001 |
6 |
Nut M12GB6170 |
2-335-12 |
12 |
A210111000036 |
8 |
Bolt M12×20(GB5783) |
2-335-13 |
13 |
A210111000037 |
4 |
Bolt M12×25GB5783 |
2-335-14 |
14 |
A210111000038 |
4 |
Bolt M12×30GB5783 |
2-335-15 |
15 |
11817218 |
8 |
Nut |
2-335-16 |
16 |
A210111000080 |
8 |
Bolt M6×20GB5783 |
2-335-17 |
17 |
A820405000009 |
2 |
Holder |
2-335-18 |
18 |
A820101118440 |
2 |
Plate, locking |
2-335-19 |
19 |
A810502019056 |
2 |
Setscrew |
2-335-20 |
20 |
11817247 |
8 |
Anchor, clamp |
