SANY SY215C SY215C9 SY215C9C5KL EXCAVATOR parts catalog 16
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-141-50 |
50 |
13353717 |
1 |
bracket SY215C9C5KL.1.6.38 |
2-141-51 |
51 |
13353714 |
1 |
bracket SY215C9C5KL.1.6.37 |
2-141-52 |
52 |
13372462 |
1 |
sponge SY215C9C5KL.1.6-9 |
2-141-53 |
53 |
60262508 |
23 |
Bolt |
2-141-54 |
54 |
13353662 |
1 |
Right Door Assy |
2-141-55 |
55 |
13431326 |
1 |
baffle SY215C9C5KL.1.6.39A |
2-141-56 |
56 |
Modification or other |
1 |
Main pump lower partition plate |
2-141-57 |
57 |
13353710 |
1 |
Right rear door Supporting Post |
2-141-58 |
58 |
13353707 |
1 |
post SY215C9C5KL.1.6.35 |
2-141-59 |
59 |
13353700 |
1 |
bracket SY215C9C5KL.1.6.33 |
2-141-60 |
60 |
13353676 |
1 |
main pump clapboard |
2-141-61 |
61 |
Modification or other |
1 |
Rotated angle plate |
2-141-62 |
62 |
Modification or other |
1 |
clapboard SY215C9C5KL.1.6.23 |
2-141-63 |
63 |
13433164 |
1 |
Right front cross beam |
2-141-64 |
64 |
Modification or other |
1 |
front right clapboard |
2-141-65 |
65 |
13349896 |
1 |
Front middle cross rail |
2-141-66 |
66 |
13350507 |
1 |
Bracket SY215C9C5KL.1.6.8 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

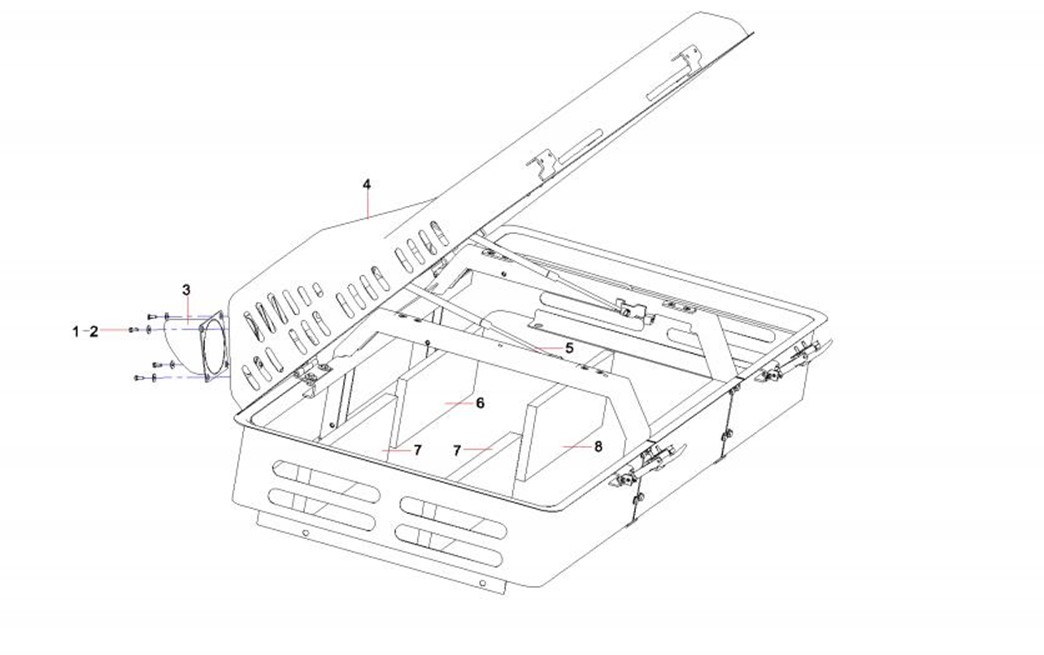

2-143-1 |
1 |
60262506 |
4 |
Bolt |
2-143-2 |
2 |
60262510 |
4 |
Washer |
2-143-3 |
3 |
13362317 |
1 |
Exhaust Pipe |
2-143-4 |
4 |
13362319 |
1 |
Bonnet Assy SY215C9C5KL.1.6.6 |
2-143-5 |
5 |
60273324 |
2 |
gas spring |
2-143-6 |
6 |
13372460 |
1 |
sponge SY215C9C5KL.1.6-7 |
2-143-7 |
7 |
13373701 |
2 |
sponge SY215C9C5KL.1.6-4 |
2-143-8 |
8 |
13372459 |
1 |
sponge SY215C9C5KL.1.6-6 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

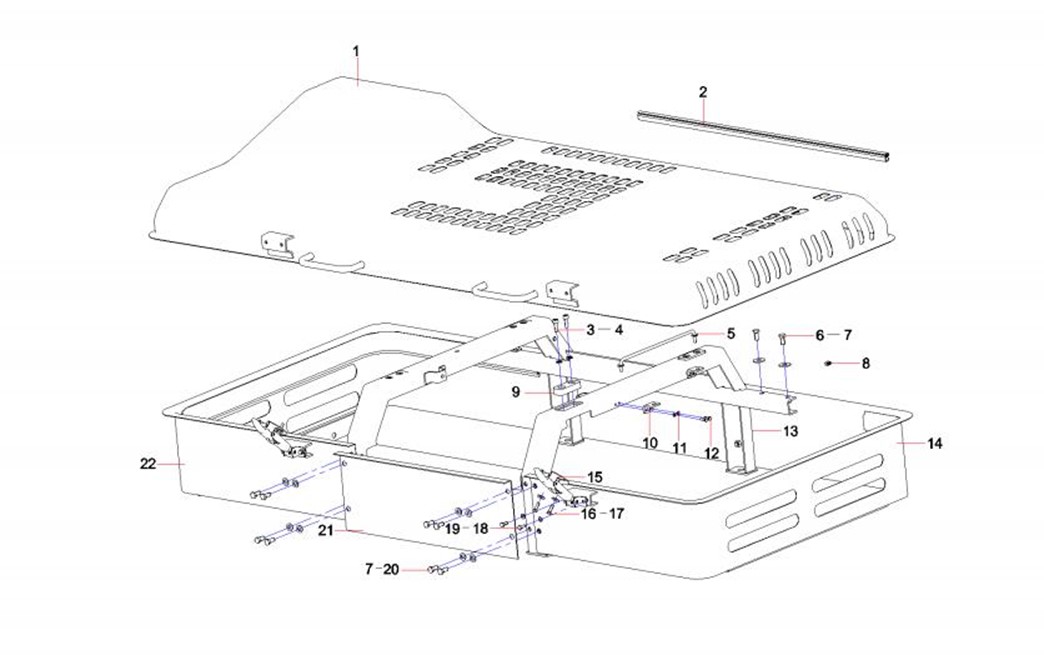

2-145-1 |
1 |
13438839 |
1 |
engine cover |
2-145-2 |
2 |
13332173 |
1 |
Sealing strip SY235C9C5K.1.6-20 |
2-145-3 |
3 |
A210405000011 |
8 |
Washer 10GB97.1 |
2-145-4 |
4 |
A210204000181 |
8 |
Screw M10×30GB70.1 |
2-145-5 |
5 |
13417094 |
1 |
wind hook SY335C9C5K.1.6.6.8 |
2-145-6 |
6 |
60060548 |
4 |
Washer 12GB96.1 |
2-145-7 |
7 |
A210111000101 |
20 |
Bolt M12×25GB5783 10.9 |
2-145-8 |
8 |
11413341 |
1 |
Strip, sealing |
2-145-9 |
9 |
13417231 |
4 |
supporting block |
2-145-10 |
10 |
13417274 |
2 |
bracket SY335C9C5K.1.6.6-9 |
2-145-11 |
11 |
A210405000006 |
4 |
Washer 6GB97.1 |
2-145-12 |
12 |
A210111000080 |
4 |
Bolt M6×20GB5783 |
2-145-13 |
13 |
13439029 |
1 |
engin cover frame |
2-145-14 |
14 |
13438852 |
1 |
dedeck plate |
2-145-15 |
15 |
A222200000065 |
2 |
Lock, door |
2-145-16 |
16 |
A210404000005 |
4 |
Washer 8GB96.1 |
2-145-17 |
17 |
A210111000323 |
4 |
Bolt M8×25GB5783 10.9 |
2-145-18 |
18 |
60027776 |
4 |
Washer |
2-145-19 |
19 |
24000529 |
4 |
Bolt |
2-145-20 |
20 |
24000639 |
16 |
Washer |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-147-21 |
21 |
13438840 |
2 |
dedeck plate |
2-147-22 |
22 |
13438849 |
1 |
bedeck plate |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

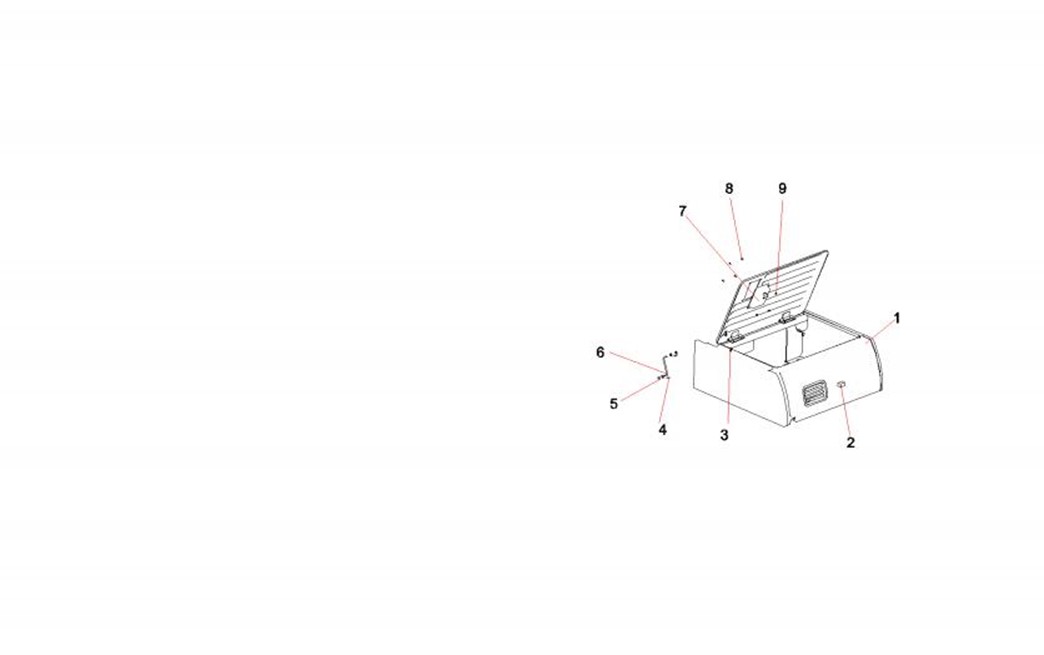

2-149-1 |
1 |
13348812 |
1 |
Tool Box Main Body |
2-149-2 |
2 |
A820606030559 |
1 |
Cushion |
2-149-3 |
3 |
11413341 |
3 |
Strip, sealing |
2-149-4 |
4 |
A210491000007 |
2 |
Pin 2.5×20GB91 |
2-149-5 |
5 |
A210404000009 |
2 |
Washer 6GB96.1 |
2-149-6 |
6 |
11938430 |
1 |
Rod, bearing |
2-149-7 |
7 |
60196657 |
1 |
door lock |
2-149-8 |
8 |
11817247 |
4 |
Anchor, clamp |
2-149-9 |
9 |
11817218 |
4 |
Nut |
