SANY SY215C SY215C9 SY215C9C5KL EXCAVATOR parts catalog 33
Chapter 8
hydraulic excavator attached accessories
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
8-3-1 |
1 |
B230101000418 |
5 |
O-ring 6.5×1.5(JISB2401) |
8-3-2 |
2 |
B230101000274 |
3 |
O-ring |
8-3-3 |
3 |
B230101000439 |
3 |
O-ring 20.8×2.4JISB2401 |
8-3-4 |
4 |
B230101000453 |
5 |
O-ring 26.2×2.4JISB2401 |
8-3-5 |
5 |
B230101000580 |
8 |
O-ring 24.99×3.53AS568-214 |
8-3-6 |
6 |
B230101000215 |
10 |
O-ring |
8-3-7 |
7 |
B230101000091 |
10 |
O-ring |
8-3-8 |
8 |
B230101000244 |
5 |
O-ring 47.22×3.53 AS568-225 |
8-3-9 |
9 |
A210609000136 |
5 |
O-ring 29.7×3.5JISB2401 |
8-3-10 |
10 |
B230101000456 |
5 |
O-ring |
8-3-11 |
11 |
B230101000578 |
10 |
O-ring 40.7×3.5JISB2401 |
8-3-12 |
12 |
B230101000366 |
3 |
O-ring 59.4×3.1JISB2401 |
8-3-13 |
13 |
60000846 |
3 |
O-Ring |
8-3-14 |
14 |
B230101000047 |
5 |
O-ring |
8-3-15 |
15 |
B230101000049 |
10 |
O-ring 13.8×2.4JISB2401 |
8-3-16 |
16 |
B230101000356 |
3 |
O-ring 23.7×3.5JISB2401 |
8-3-17 |
17 |
B230101000090 |
3 |
O-ring 17.8×2.4JISB2401 |
8-3-18 |
18 |
B230101000050 |
3 |
O-ring 28.7×3.5JISB2401 |
8-3-19 |
19 |
A230101000247 |
3 |
O-ring 10.9×2.3(JISB2401) |
8-3-20 |
20 |
A230101000243 |
3 |
O-ring 16.7×3.5JISB2401 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

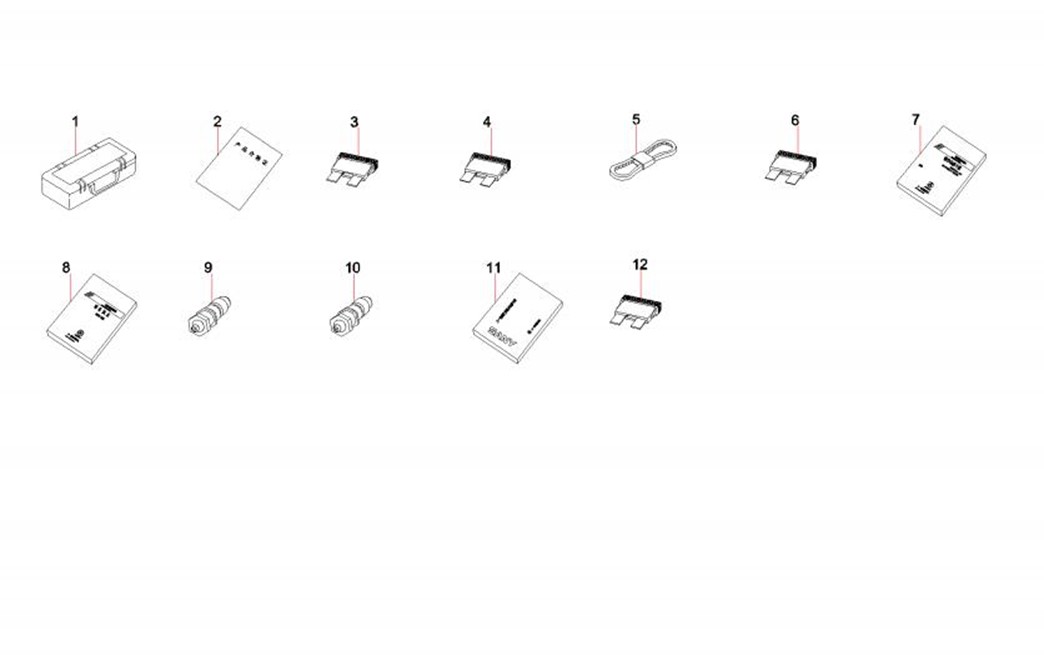

8-5-1 |
1 |
10442741 |
1 |
Box, tool |
8-5-2 |
2 |
59000039 |
1 |
Certificate, product quality |
8-5-3 |
3 |
A241300000017 |
10 |
Fuse |
8-5-4 |
4 |
A241300000018 |
5 |
Fuse |
8-5-5 |
5 |
B230106000108 |
1 |
V-belt |
8-5-6 |
6 |
A241300000016 |
10 |
Fuse 10-13.35A |
8-5-7 |
7 |
13592522 |
1 |
the operation and maintenance |
8-5-8 |
8 |
13592529 |
1 |
The spare parts list of |
8-5-9 |
9 |
B229900000686 |
5 |
Fitting, grease |
8-5-10 |
10 |
B229900000379 |
5 |
Fitting, grease |
8-5-11 |
11 |
11826337 |
1 |
Manual, operation and |
8-5-12 |
12 |
A241300000019 |
10 |
Fuse |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

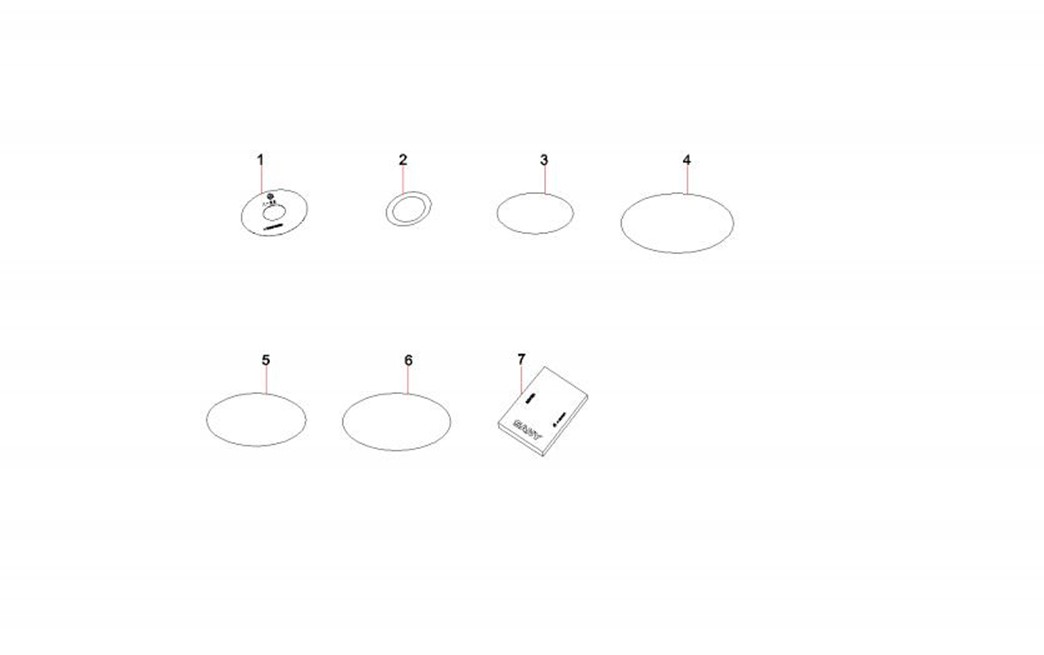

8-7-1 |
1 |
12535566 |
1 |
CD, excavator maintenance |
8-7-2 |
2 |
A229900005005 |
1 |
Catch, lock |
8-7-3 |
3 |
A229900001581 |
3 |
O-ring |
8-7-4 |
4 |
B230101000588 |
3 |
O-ring 179.3×5.7JISB2401 |
8-7-5 |
5 |
A210609000083 |
3 |
O-ring |
8-7-6 |
6 |
A210609000324 |
2 |
O-ring 130×10(GB3452.1) |
8-7-7 |
7 |
13106659 |
1 |
Operation instruction |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

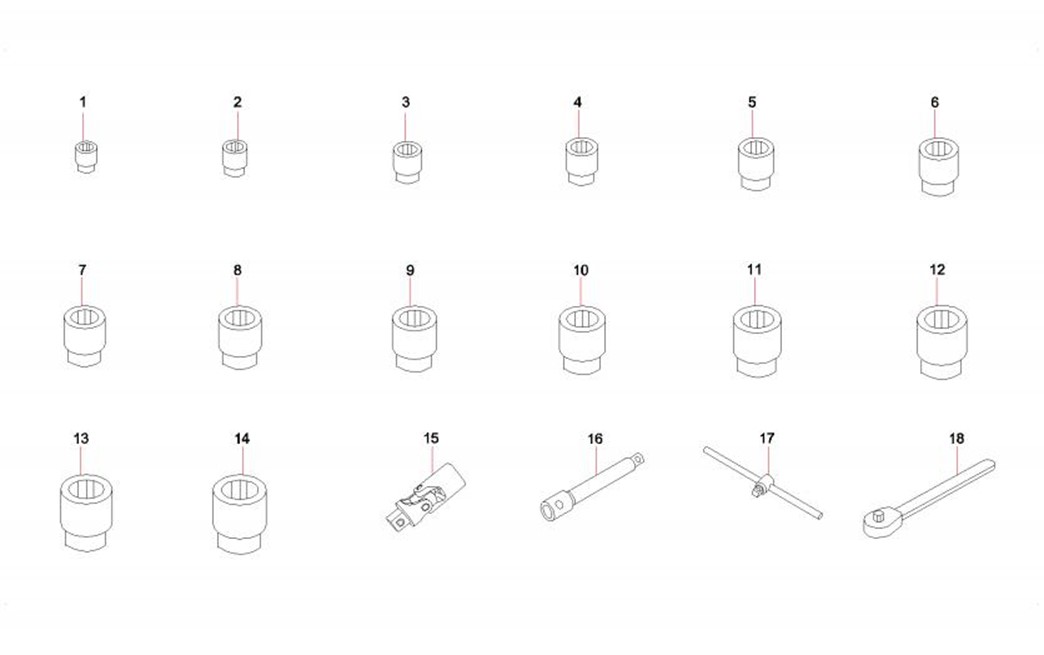

8-9-1 |
1 |
A260401010023 |
1 |
Socket 10×12.5GB3390.1 |
8-9-2 |
2 |
A260401010063 |
1 |
Socket 11×12.5GB3390.1 |
8-9-3 |
3 |
A260401010024 |
1 |
Socket 13×12.5GB3390.1 |
8-9-4 |
4 |
A260401010095 |
1 |
Socket 14×12.5LGB3390.1 |
8-9-5 |
5 |
A260401010025 |
1 |
Socket 16×12.5GB3390.1 |
8-9-6 |
6 |
A260401010077 |
1 |
Socket 17×12.5GB3390.1 |
8-9-7 |
7 |
60001295 |
1 |
Socket 18×12.5GB3390.1 |
8-9-8 |
8 |
A260401010081 |
1 |
Socket 19×12.5GB3390.1 |
8-9-9 |
9 |
A260401010027 |
1 |
Socket 21×12.5GB3390.1 |
8-9-10 |
10 |
A260401010078 |
1 |
Socket 22×12.5GB3390.1 |
8-9-11 |
11 |
A260401010051 |
1 |
Socket 24×12.5GB3390.1 |
8-9-12 |
12 |
A260401010031 |
1 |
Socket 27×20GB3390.1 |
8-9-13 |
13 |
A260401010055 |
1 |
Socket 30×20GB3390.1 |
8-9-14 |
14 |
A260401010057 |
1 |
Socket 36×20GB3390.1 |
8-9-15 |
15 |
A229900007607 |
1 |
Joint, universal |
8-9-16 |
16 |
A260401010065 |
1 |
Rod, extension |
8-9-17 |
17 |
60001293 |
1 |
T-tool |
8-9-18 |
18 |
A260401090010 |
1 |
Wrench, ratchet, reversible |
