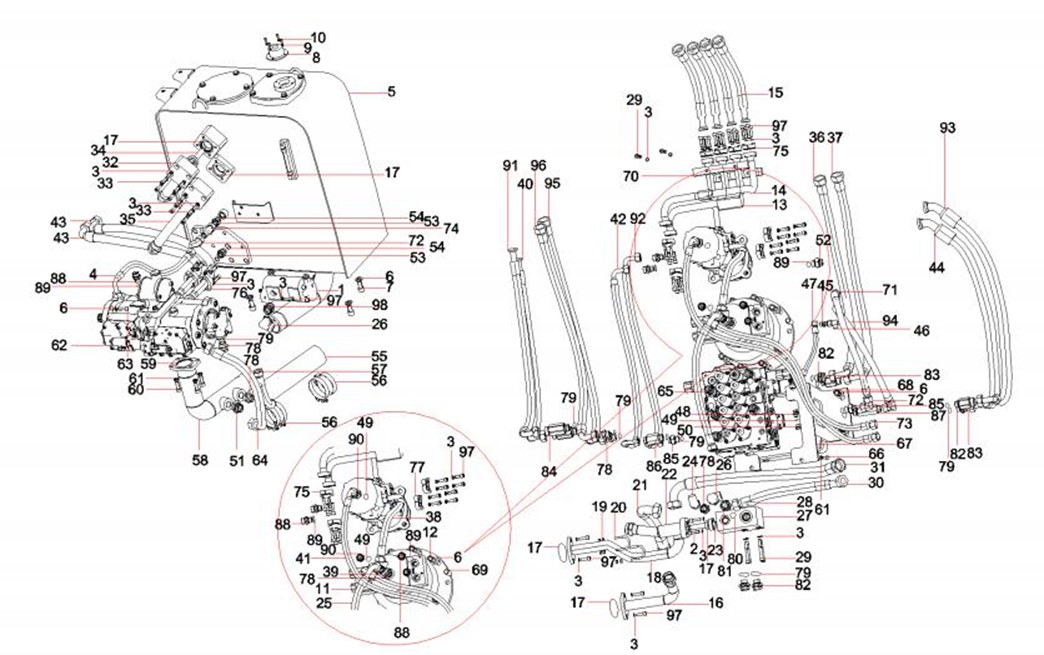

SANY SY155W SY155W9I3K WHEEL EXCAVATOR parts catalog 04
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-7-1 |
1 |
60257790 |
1 |

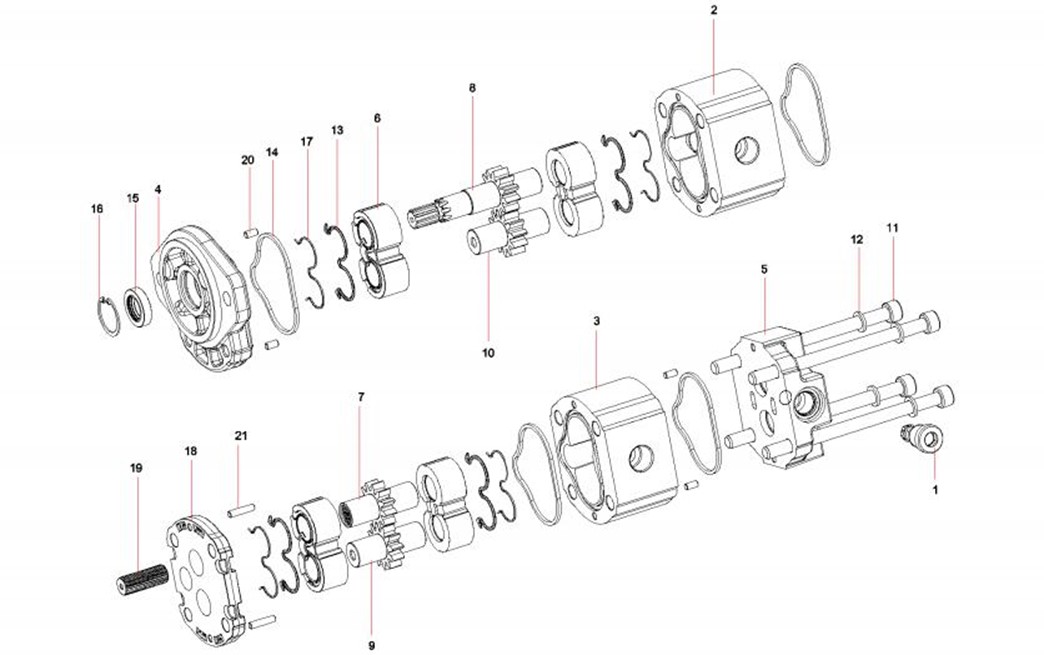

双联齿轮泵 |
2-section gear pump |
2-7-2 |
2 |
A210204000215 |
2 |
螺钉M10×35GB70.1 10.9级 |
Screw |
2-7-3 |
3 |
24000512 |
62 |
垫圈10GB93 达克锈 |
Washer |
2-7-4 |
4 |
B230103001657 |
1 |
胶管 |
Hose |
2-7-5 |
5 |
13452841 |
1 |
液压油箱总成 |
Hydraulic Fuel Tank Assy |
2-7-6 |
6 |
24000642 |
22 |
垫圈16GB97.1 达克锈 |
Washer |
2-7-7 |
7 |
A313041602516 |
5 |
螺钉 |
Screw M16×25 |
2-7-8 |
8 |
60237031 |
1 |
呼吸阀 |
Breather valve |
2-7-9 |
9 |
24000632 |
4 |
垫圈6GB97.1 达克锈 |
Washer |
2-7-10 |
10 |
A210204000130 |
4 |
螺钉 |
Screw M6×16GB70.1 |
2-7-11 |
11 |
B229900002718 |
1 |
减速机总成 |
Reducer GP |
2-7-12 |
12 |
A210204000312 |
9 |
螺钉M16×55GB70.1 10.9级 |
Screw M16×55GB70.1 10.9 |
2-7-13 |
13 |
13283963 |
1 |
动臂小腔钢管 |
small cavity pipe of boom |
2-7-14 |
14 |
13283613 |
1 |
动臂大腔管 |
big cavity pipe of boom |
2-7-15 |
15 |
60266306 |
4 |
胶管 |
Rubber Hose |
2-7-16 |
16 |
13346231 |
1 |
钢管总成 |
steel pipe assembly |
2-7-17 |
17 |
B230101000366 |
5 |
O形圈 |
O-ring 59.4×3.1JISB2401 |
2-7-18 |
18 |
13346212 |
1 |
钢管总成 |
steel pipe assembly |
2-7-19 |
19 |
A210307000012 |
8 |
螺母 |
Nut M8GB6170 |
2-7-20 |
20 |
10578844 |
2 |
U形螺栓 |
Bolt, U-type |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-9-21 |
21 |
B230103003453 |
1 |
管 |
Hose |
2-9-22 |
22 |
13346299 |
1 |
回油管组件 |
Component of oil return pipe |
2-9-23 |
23 |
60205580 |
1 |
单向阀 |
Valve,one-way |
2-9-24 |
24 |
B210780000028 |
1 |
直角组合接头 |
Elbow |
2-9-25 |
25 |
A832713060000 |
1 |
胶管 |
Hose, rubber |
2-9-26 |
26 |
B210780000838 |
2 |
管接头 |
Connector, pipe |
2-9-27 |
27 |
13282207 |
1 |
法兰块 |
Flange block SY135C.1.2.3-2 |
2-9-28 |
28 |
B230101000404 |
1 |
O形圈 |
O-ring |
2-9-29 |
29 |
A210204000358 |
6 |
螺钉M10×80GB70.1 10.9级 |
Screw M10×80GB70.1 10.9 |
2-9-30 |
30 |
60266307 |
1 |
胶管 |
Rubber Hose |
2-9-31 |
31 |
B230103006193 |
1 |
胶管 |
Rubber Hose |
2-9-32 |
32 |
10225831 |
1 |
回油钢管 |
Pipe, oil return |
2-9-33 |
33 |
A210204000336 |
8 |
螺钉M10×65GB70.1 10.9级 |
Screw M10×65GB70.1 10.9 grade |
2-9-34 |
34 |
60205581 |
1 |
单向阀 |
Check valve |
2-9-35 |
35 |
13346340 |
1 |
钢管总成 |
steel pipe assembly |
2-9-36 |
36 |
B230103006441 |
1 |
胶管 |
Hose, rubber |
2-9-37 |
37 |
B230103003627 |
1 |
胶管 |
Hose, rubber |
2-9-38 |
38 |
60172762 |
1 |
胶管 |
Hose,rubber |
2-9-39 |
39 |
B210780000018 |
1 |
管接头 |
Connector, pipe |
2-9-40 |
40 |
60266308 |
1 |
胶管 |
Rubber Hose |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-11-41 |
41 |
B230103002716 |
1 |
胶管 |
Hose,rubber |
2-11-42 |
42 |
60266310 |
1 |
胶管 |
Rubber Hose |
2-11-43 |
43 |
60281975 |
2 |
胶管 |
Rubber Hose |
2-11-44 |
44 |
60266313 |
1 |
胶管 |
Rubber Hose |
2-11-45 |
45 |
60262246 |
1 |
管接头 |
Adapter 1CT-18-08SP |
2-11-46 |
46 |
B210780000024 |
2 |
直角组合接头 |
Elbow |
2-11-47 |
47 |
60281981 |
1 |
胶管 |
Rubber Hose |
2-11-48 |
48 |
A820205000961 |
1 |
管接头 |
Connector |
2-11-49 |
49 |
B230101000049 |
4 |
O形圈 |
O-ring 13.8×2.4JISB2401 |
2-11-50 |
50 |
A820205000947 |
1 |
堵头 |
Plug |
2-11-51 |
51 |
11557482 |
1 |
接头 |
Connector |
2-11-52 |
52 |
A820205002280 |
1 |
接头 |
Connector |
2-11-53 |
53 |
A820205002377 |
2 |
接头 |
Connector |
2-11-54 |
54 |
A230101000244 |
2 |
O形圈 |
O-ring |
2-11-55 |
55 |
A820606020546 |
1 |
吸油胶管 |
Hose, oil suction |
2-11-56 |
56 |
A210855000052 |
4 |
T型抱箍 |
Anchor ear, T-type |
2-11-57 |
57 |
60101301 |
1 |
胶管 |
Hose,rubber |
2-11-58 |
58 |
13346208 |
1 |
吸油钢管总成 |
Oil suction steel tube assembly |
2-11-59 |
59 |
B230101000038 |
1 |
O形圈 |
O-ring |
2-11-60 |
60 |
A210204000206 |
4 |
螺钉M12×35GB70.1 10.9级 |
Screw M12×35GB70.1 10.9 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-13-61 |
61 |
60060548 |
8 |
垫圈12GB96.1 达克锈 |
Washer 12GB96.1 |
2-13-62 |
62 |
60252894 |
1 |
柱塞泵 |
Plunger Pump |
2-13-63 |
63 |
21005036 |
4 |
螺钉M16×50GB70.1 10.9级 |
Screw M16×50GB70.1 10.9 |
2-13-64 |
64 |
60281979 |
1 |
胶管 |
Rubber Hose |
2-13-65 |
65 |
60251678 |
1 |
多路阀 |
Multi-way valve |
2-13-66 |
66 |
A210204000337 |
4 |
螺钉M12×30GB70.1 10.9级 |
Screw M12×30GB70.110.9 |
2-13-67 |
67 |
13282859 |
1 |
主阀架 |
main valve frame SY135C.1.2.7 |
2-13-68 |
68 |
A210204000198 |
4 |
螺钉M16×35GB70.1 10.9级 |
Screw M16×35GB70.1 10.9 |
2-13-69 |
69 |
10570332 |
1 |
回转机构定位销 |
Dowel, swing mechanism |
2-13-70 |
70 |
A820101344841 |
2 |
管夹 |
Clamp, pipe |
2-13-71 |
71 |
60266315 |
1 |
胶管 |
Rubber Hose |
2-13-72 |
72 |
B210780001310 |
3 |
管接头 |
Connector, pipe |
2-13-73 |
73 |
B230103001100 |
1 |
胶管 |
Hose |
2-13-74 |
74 |
B210780001007 |
1 |
管接头 |
Connector, pipe |
2-13-75 |
75 |
B210780000696 |
12 |
对开法兰 |
Flange, split |
2-13-76 |
76 |
B210780000007 |
4 |
对开法兰 |
Flange, split |
2-13-77 |
77 |
B229900000332 |
4 |
对开法兰 |
Flange, Split |
2-13-78 |
78 |
21002826 |
6 |
管接头 |
Pipe connector |
2-13-79 |
79 |
B230101000356 |
23 |
O形圈 |
O-ring 23.7×3.5JISB2401 |
2-13-80 |
80 |
B230101000050 |
1 |
O形圈 |
O-ring 28.7×3.5JISB2401 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-15-81 |
81 |
A820205002468 |
1 |
接头 |
Connector |
2-15-82 |
82 |
A820205002473 |
4 |
接头 |
Connector |
2-15-83 |
83 |
A820205002474 |
2 |
接头 |
Connector |
2-15-84 |
84 |
12116970 |
2 |
G3/4-M36S-L100接头 |
G3/4-M36-L100Joint |
2-15-85 |
85 |
21002825 |
2 |
管接头 |
Pipe connector |
2-15-86 |
86 |
12117021 |
1 |
管接头 |
G3/4-M26-L80 Adaptor |
2-15-87 |
87 |
13203028 |
1 |
G3/4-M26-L115接头 |
G3/4-M26-L115 |
2-15-88 |
88 |
60186042 |
5 |
管接头 |
Connector, pipe |
2-15-89 |
89 |
B230101000090 |
6 |
O形圈 |
O-ring 17.8×2.4JISB2401 |
2-15-90 |
90 |
A820205000948 |
2 |
管接头 |
Connector |
2-15-91 |
91 |
60266309 |
1 |
胶管 |
Rubber Hose |
2-15-92 |
92 |
60266311 |
1 |
胶管 |
Rubber Hose |
2-15-93 |
93 |
60266314 |
1 |
胶管 |
Rubber Hose |
2-15-94 |
94 |
60266316 |
1 |
胶管 |
Rubber Hose |
2-15-95 |
95 |
60281977 |
1 |
管 |
Rubber Hose |
2-15-96 |
96 |
60281976 |
1 |
胶管 |
Rubber Hose |
2-15-97 |
97 |
A210204000354 |
46 |
螺钉 M10×30GB70.1 10.9级 |
Screw M10×30GB70.1 10.9 |
2-15-98 |
98 |
B210780000626 |
1 |
端直通接头 |
Connector, pipe |
