SANY SY155W SY155W9I3K WHEEL EXCAVATOR parts catalog 05
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

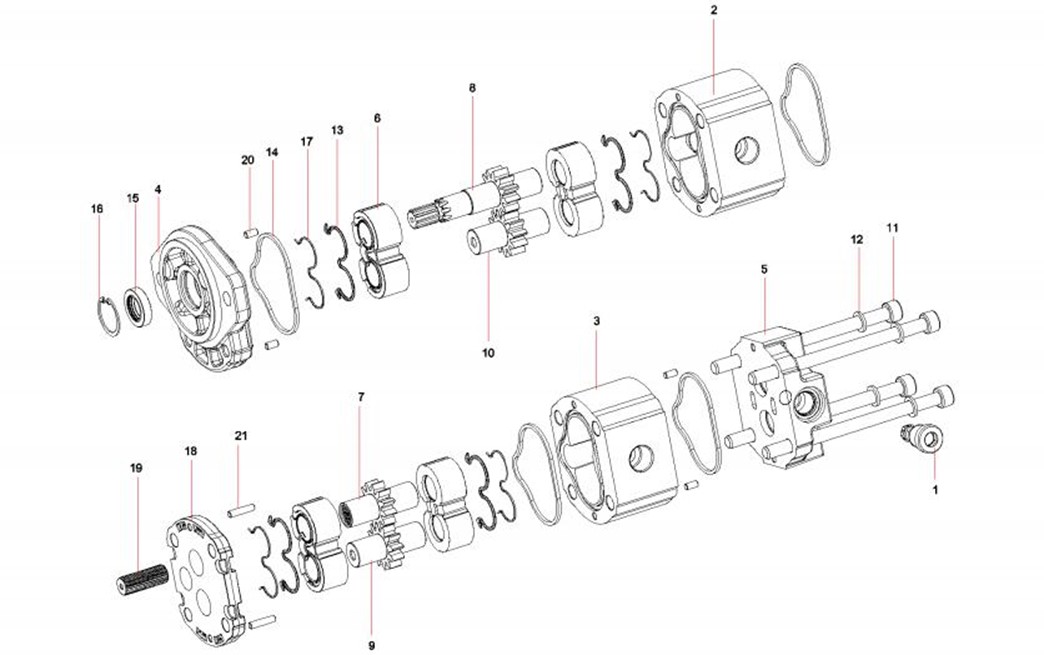

2-17-1 |
1 |
60290734 |
1 |
PLC阀 |
VALVE PLC |
2-17-2 |
2 |
60290735 |
1 |
前泵体 |
BODY |
2-17-3 |
3 |
60290736 |
1 |
后泵体 |
BODY |
2-17-4 |
4 |
60290737 |
1 |
前端盖 |
FRONT COVER |
2-17-5 |
5 |
60290738 |
1 |
后端盖 |
REAR COVER |
2-17-6 |
6 |
60290739 |
4 |
压板 |
THRUST PLATE |
2-17-7 |
7 |
60290740 |
1 |
驱动齿轮 |
DRIVE GEAR |
2-17-8 |
8 |
60290741 |
1 |
驱动轴 |
DRIVE SHAFT |
2-17-9 |
9 |
60290742 |
1 |
从动齿轮 |
DRIVEN GEAR |
2-17-10 |
10 |
60290743 |
1 |
从动轴 |
DRIVEN GEAR |
2-17-11 |
11 |
60290744 |
4 |
螺钉 |
SCREW |
2-17-12 |
12 |
60290745 |
4 |
垫片 |
WASHER |
2-17-13 |
13 |
60290746 |
4 |
油封 |
SEAL |
2-17-14 |
14 |
60290747 |
4 |
油封 |
SEAL |
2-17-15 |
15 |
60290748 |
1 |
轴封 |
SHAFT SEAL |
2-17-16 |
16 |
60290749 |
1 |
卡簧 |
RING |
2-17-17 |
17 |
60290750 |
4 |
卡簧 |
ANTIEXTRUSION |
2-17-18 |
18 |
60290751 |
1 |
法兰 |
FLANGE |
2-17-19 |
19 |
60123688 |
1 |
花键套 |
Sleeve, spline |
2-17-20 |
20 |
60123735 |
4 |
销 |
Pin |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-19-21 |
21 |
60290752 |
2 |
销子 |
DOWEL PIN |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

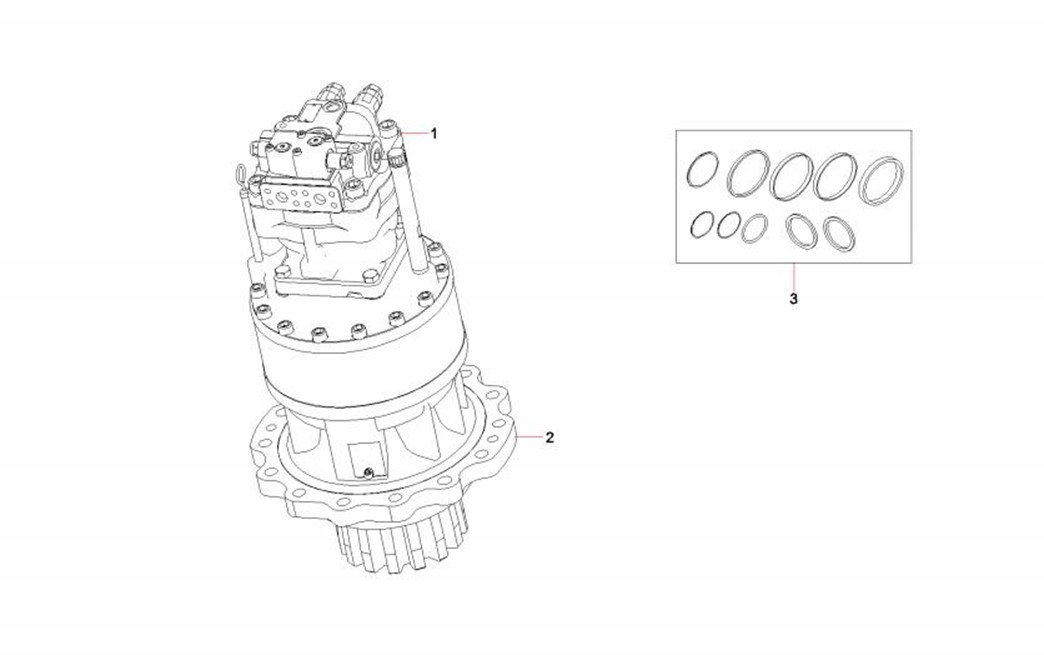

2-21-1 |
1 |
60181551 |
1 |
柱塞马达 |
Plunger motor |
2-21-2 |
2 |
60181550 |
1 |
减速机 |
Reduction Gear |
2-21-3 |
3 |
A229900009595 |
1 |
回转机构维修包 |
Repair kit,slewing mechanism |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

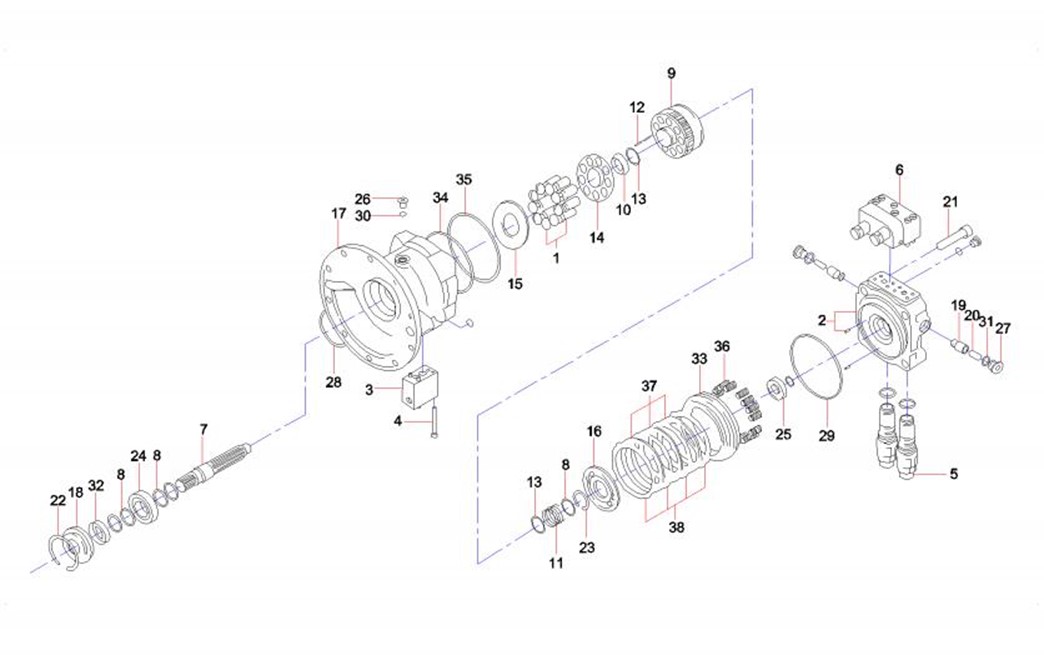

2-23-1 |
1 |
60038697 |
1 |
柱塞组件 |
Plunger AS |
2-23-2 |
2 |
60038687 |
1 |
柱塞 |
Plunger |
2-23-3 |
3 |
60038112 |
1 |
延迟阀 |
Valve, timing |
2-23-4 |
4 |
60038566 |
3 |
内六角螺栓 |
Screw, socket head |
2-23-5 |
5 |
60038114 |
2 |
溢流阀 |
Valve, relief |
2-23-6 |
6 |
60038091 |
1 |
防逆转阀组件 |
Valve GP, anti-reverse |
2-23-7 |
7 |
60038592 |
1 |
驱动轴 |
Shaft, drive |
2-23-8 |
8 |
60038178 |
3 |
衬垫 |
Gasket |
2-23-9 |
9 |
60038355 |
1 |
缸体 |
Block, cylinder |
2-23-10 |
10 |
60038586 |
1 |
球面衬套 |
Sleeve, spherical |
2-23-11 |
11 |
60038384 |
1 |
回程弹簧 |
Spring, backward |
2-23-12 |
12 |
60038602 |
12 |
推杆 |
Plunger |
2-23-13 |
13 |
60038179 |
2 |
衬垫 |
Gasket |
2-23-14 |
14 |
60038386 |
1 |
回程盘 |
Disc, return |
2-23-15 |
15 |
60038380 |
1 |
滑靴盘 |
Disc, slipper |
2-23-16 |
16 |
60038578 |
1 |
配油盘 |
Tray, oil distribution |
2-23-17 |
17 |
60038435 |
1 |
壳体 |
Housing |
2-23-18 |
18 |
60038018 |
1 |
前盖 |
Cover |
2-23-19 |
19 |
60038093 |
2 |
滑阀套 |
Buckle, slide valve |
2-23-20 |
20 |
60038217 |
2 |
弹簧 |
Spring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-25-21 |
21 |
60038564 |
4 |
内六角螺栓 |
Bolt |
2-25-22 |
22 |
60038156 |
1 |
锁紧圈 |
Ring, clamp |
2-25-23 |
23 |
60038155 |
1 |
锁紧圈 |
Ring, clamp |
2-25-24 |
24 |
60038135 |
1 |
圆柱滚珠轴承 |
Bearing, ball |
2-25-25 |
25 |
60038134 |
1 |
圆柱滚珠轴承 |
Bearing, ball |
2-25-26 |
26 |
60038646 |
3 |
油塞 |
Plug, oil |
2-25-27 |
27 |
60038647 |
2 |
油塞 |
Plug, oil |
2-25-28 |
28 |
60038709 |
1 |
O形圈 |
Seal, O-ring |
2-25-29 |
29 |
60038718 |
1 |
O形圈 |
Seal, O-ring |
2-25-30 |
30 |
60038711 |
3 |
O形圈 |
Seal, O-ring |
2-25-31 |
31 |
60038715 |
2 |
O形圈 |
Ring, seal |
2-25-32 |
32 |
60038866 |
1 |
油封 |
Seal, oil |
2-25-33 |
33 |
60038669 |
1 |
制动活塞 |
Piston, braking |
2-25-34 |
34 |
60038717 |
1 |
O形圈 |
Seal, O-ring |
2-25-35 |
35 |
60038719 |
1 |
O形圈 |
Seal, O-ring |
2-25-36 |
36 |
60038668 |
20 |
制动弹簧 |
Spring, retarding |
2-25-37 |
37 |
60038548 |
3 |
摩擦片 |
Plate, friction |
2-25-38 |
38 |
60038354 |
4 |
分离片 |
Piece, split |
