SANY SY155W SY155W9I3K WHEEL EXCAVATOR parts catalog 06
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

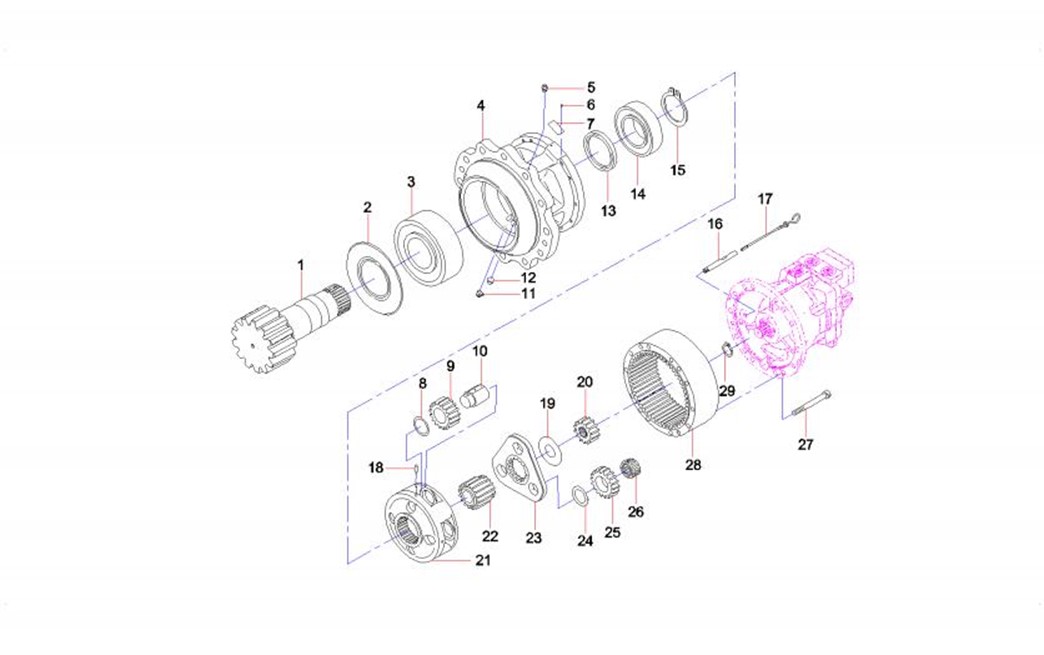

2-27-1 |
1 |
B229900005915 |
1 |
回转减速机驱动轴 |
Shaft, drive, swing reducer |
2-27-2 |
2 |
B229900005914 |
1 |
回转减速机密封盖 |
Cover, seal, swing reducer |
2-27-3 |
3 |
B221500000591 |
1 |
回转减速机滚动轴承 |
Bearing, roller, swing reducer |
2-27-4 |
4 |
60038440 |
1 |
壳体 |
Housing |
2-27-5 |
5 |
60008609 |
1 |
堵 |
Plug |
2-27-6 |
6 |
60038620 |
4 |
销子 |
Pin |
2-27-7 |
7 |
60038547 |
2 |
铭牌 |
Nameplate |
2-27-8 |
8 |
B229900005907 |
1 |
回转减速机挡圈 |
Ring, retaining, swing reducer |
2-27-9 |
9 |
B221801000057 |
4 |
回转减速机行星齿轮 |
Gear, planetary, swing reducer |
2-27-10 |
10 |
B229900005918 |
4 |
回转减速机销轴 |
Roll, pin, swing reducer |
2-27-11 |
11 |
60008610 |
1 |
黄油嘴 |
Fitting, grease |
2-27-12 |
12 |
60038163 |
1 |
PT堵头 |
Plug, PT |
2-27-13 |
13 |
B230101002046 |
1 |
回转减速机骨架油封 |
Seal, oil, swing reducer frame |
2-27-14 |
14 |
B221500000592 |
1 |
回转减速机滚动轴承 |
Bearing, roller, swing reducer |
2-27-15 |
15 |
60038871 |
1 |
止动环 |
Ring, stop |
2-27-16 |
16 |
B229900005919 |
1 |
回转减速机油标管 |
Pipe, oil scale, swing reducer |
2-27-17 |
17 |
B229900000269 |
1 |
油标 |
Indicator, oil |
2-27-18 |
18 |
60038261 |
4 |
弹簧销 |
Pin, spring |
2-27-19 |
19 |
B229900005905 |
3 |
回转减速机挡圈 |
Ring, retaining, swing reducer |
2-27-20 |
20 |
B221801000054 |
1 |
回转减速机太阳齿轮 |
Gear, sun, swing reducer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-29-21 |
21 |
60038625 |
1 |
行星架 |
Carrier, planetary |
2-29-22 |
22 |
B221801000055 |
1 |
回转减速机太阳齿轮 |
Gear, sun, swing reducer |
2-29-23 |
23 |
60038624 |
1 |
行星架 |
Carrier, planetary |
2-29-24 |
24 |
B229900005906 |
7 |
回转减速机挡圈 |
Ring, retaining, swing reducer |
2-29-25 |
25 |
B221801000056 |
3 |
回转减速机行星齿轮 |
Gear, planetary, swing reducer |
2-29-26 |
26 |
B229900005916 |
3 |
回转减速机锁紧螺母 |
Nut, lock, swing reducer |
2-29-27 |
27 |
60038451 |
10 |
六角螺钉 |
Screw, hex |
2-29-28 |
28 |
B229900005522 |
1 |
齿圈 |
Ring, gear |
2-29-29 |
29 |
60038870 |
1 |
止动环 |
Ring, stop |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

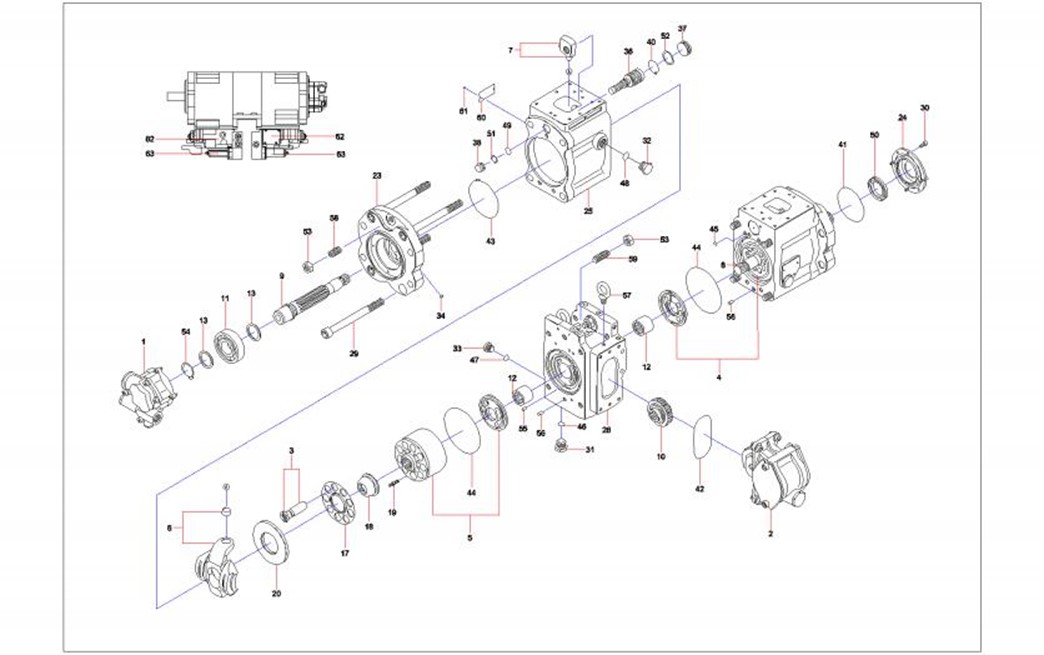

2-31-1 |
1 |
B220301000680 |
1 |
先导泵 |
Pilot pump |
2-31-2 |
2 |
60273359 |
1 |
PTO组件 |
PTO assembly |
2-31-3 |
3 |
60084853 |
2 |
柱塞组件 |
Plunger GP |
2-31-4 |
4 |
60084845 |
1 |
缸体组件 |
Block AS, cylinder |
2-31-5 |
5 |
60286677 |
1 |
缸体总成(左) |
cylinder assembly(L) |
2-31-6 |
6 |
60084851 |
2 |
斜盘组件 |
Swash plate GP |
2-31-7 |
7 |
60286678 |
2 |
卡销总成 |
tilting pin assembly |
2-31-8 |
8 |
60286679 |
1 |
驱动轴(前) |
drive shaft(F) |
2-31-9 |
9 |
60286680 |
1 |
驱动轴(后) |
drive shaft(R) |
2-31-10 |
10 |
60286681 |
1 |
第一级齿轮 |
first gear |
2-31-11 |
11 |
60038136 |
2 |
圆柱滚珠轴承 |
Bearing, ball, cylindrical |
2-31-12 |
12 |
60286682 |
2 |
滚针轴承 |
needlie bearing |
2-31-13 |
13 |
60038677 |
4 |
轴承垫圈 |
Washer, bearing |
2-31-17 |
17 |
60082175 |
2 |
压板 |
Plate, pressure |
2-31-18 |
18 |
60038585 |
2 |
球面衬套 |
Sleeve, spherical |
2-31-19 |
19 |
60038383 |
18 |
回程弹簧 |
Spring, backward |
2-31-20 |
20 |
60038379 |
2 |
滑靴盘 |
Disc, slipper |
2-31-23 |
23 |
60038623 |
2 |
斜盘支承台 |
Support, swash plate |
2-31-24 |
24 |
60286683 |
1 |
端盖油封 |
seal cover(F) |
2-31-25 |
25 |
60286684 |
2 |
泵体 |
pump casing |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-33-26 |
26 |
60286685 |
1 |
阀块 |
valve block |
2-33-29 |
29 |
60038567 |
8 |
内六角螺栓 |
Bolt |
2-33-30 |
30 |
60038565 |
4 |
内六角螺栓 |
Screw, socket head |
2-33-31 |
31 |
60038654 |
2 |
油塞 |
Plug, oil |
2-33-32 |
32 |
60038653 |
4 |
油塞 |
Plug, oil |
2-33-33 |
33 |
60091757 |
2 |
堵头 |
Plug |
2-33-34 |
34 |
60008728 |
18 |
紧定螺钉 |
Setscrew |
2-33-36 |
36 |
60038595 |
2 |
伺服柱塞 |
Plunger, servo |
2-33-37 |
37 |
60254397 |
2 |
挡柱 |
STOPPER(L) |
2-33-38 |
38 |
60037948 |
2 |
挡柱 |
Post, bumping |
2-33-40 |
40 |
60038708 |
2 |
O形圈 |
Seal, O-ring |
2-33-41 |
41 |
60038710 |
1 |
O形圈 |
O-ring |
2-33-42 |
42 |
60039418 |
1 |
O形圈 |
O-ring |
2-33-43 |
43 |
60038707 |
2 |
O形圈 |
Seal, O-ring |
2-33-44 |
44 |
60208252 |
2 |
O形圈 |
O-ring |
2-33-45 |
45 |
60224870 |
18 |
O形圈 |
O Ring |
2-33-46 |
46 |
60038712 |
2 |
O形圈 |
Seal, O-ring |
2-33-47 |
47 |
60254402 |
2 |
O形密封圈 |
O-RING |
2-33-48 |
48 |
60038714 |
4 |
O形圈 |
Seal, O-ring |
2-33-49 |
49 |
60038713 |
2 |
O形圈 |
Seal, O-ring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-35-50 |
50 |
60197545 |
1 |
油封 |
Seal, oil |
2-35-51 |
51 |
60038280 |
2 |
挡圈 |
Ring, retaining |
2-35-52 |
52 |
60038279 |
2 |
挡圈 |
Ring, retaining |
2-35-53 |
53 |
60038452 |
4 |
六角螺母 |
Nut, hex |
2-35-54 |
54 |
60037945 |
2 |
弹性挡环 |
Ring, snap |
2-35-55 |
55 |
60038579 |
2 |
配油盘销 |
Pin, oil distribution tray |
2-35-56 |
56 |
60038260 |
4 |
弹簧销 |
Pin, spring |
2-35-57 |
57 |
60038330 |
2 |
吊环螺栓 |
Eyebolt |
2-35-58 |
58 |
60008742 |
2 |
螺柱 |
Stud |
2-35-59 |
59 |
60038337 |
2 |
定位螺钉 |
Setscrew |
2-35-60 |
60 |
60100511 |
1 |
铭牌 |
Nameplate |
2-35-61 |
61 |
60038620 |
2 |
销子 |
Pin |
2-35-62 |
62 |
60286686 |
2 |
调节器总成 |
regulator assembly |
2-35-63 |
63 |
60125194 |
2 |
电磁比例减压阀壳体组件 |
Housing GP, valve, reducing |
