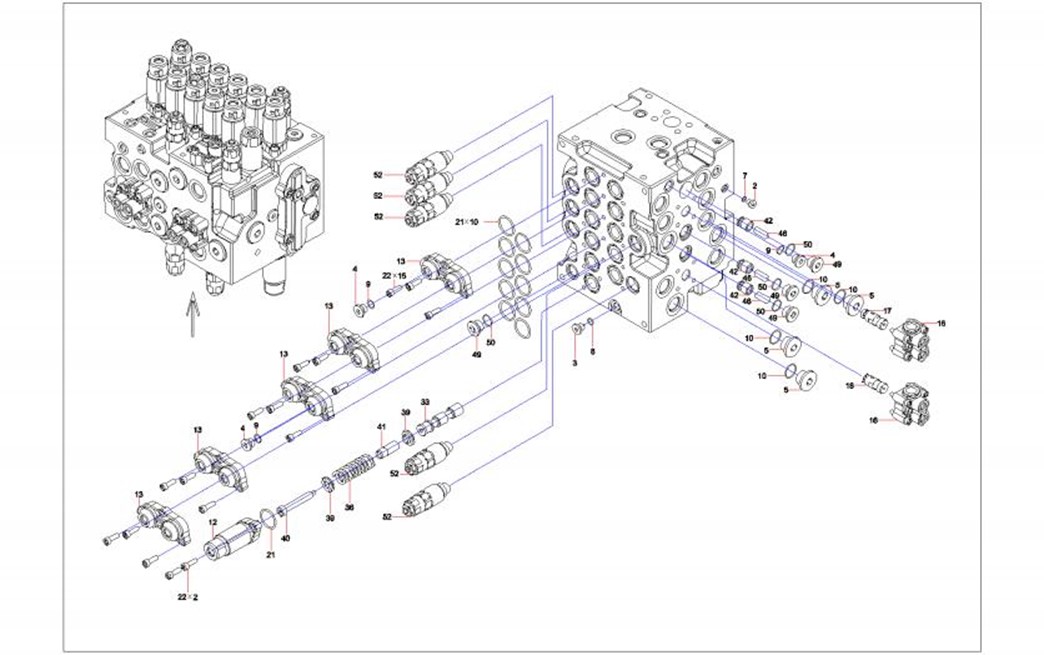

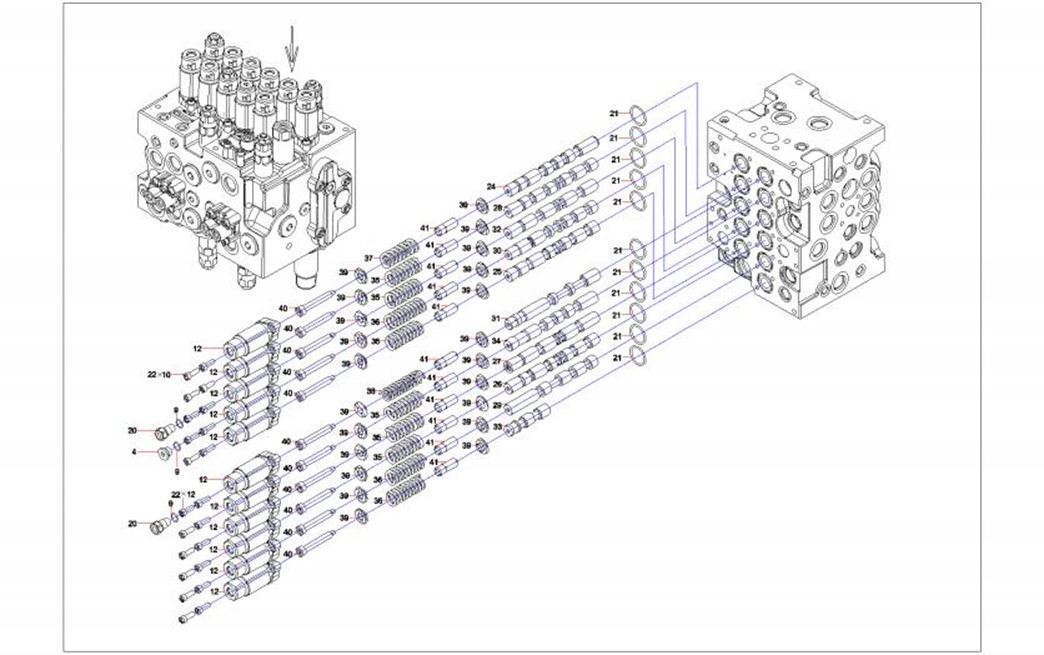

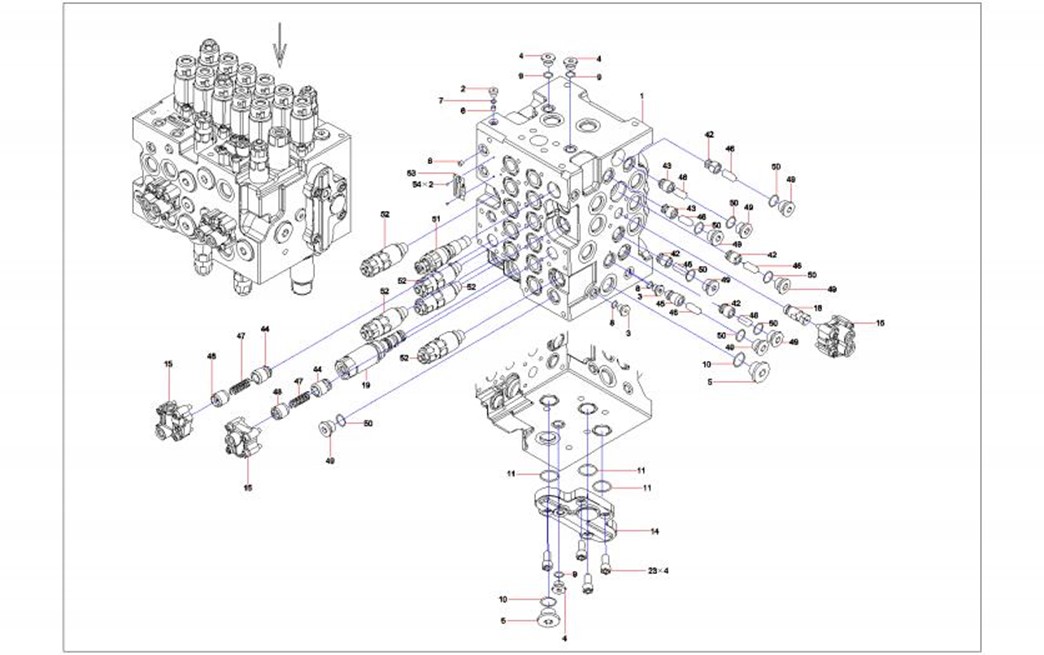

SANY SY155W SY155W9I3K WHEEL EXCAVATOR parts catalog 07
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-37-1 |
1 |
60286687 |
1 |
阀体 |
casing |
2-37-2 |
2 |
60038487 |
1 |
螺塞 |
Plug, screw |
2-37-3 |
3 |
60038646 |
2 |
油塞 |
Plug, oil |
2-37-4 |
4 |
60091757 |
3 |
堵头 |
Plug |
2-37-5 |
5 |
60091756 |
2 |
堵头 |
Plug |
2-37-6 |
6 |
60100492 |
2 |
节流阀 |
Valve, throttle |
2-37-7 |
7 |
60038727 |
1 |
O形圈 |
O-ring |
2-37-8 |
8 |
60038711 |
2 |
O形圈 |
Seal, O-ring |
2-37-9 |
9 |
60038723 |
3 |
O形圈 |
O-ring |
2-37-10 |
10 |
60038726 |
2 |
O形圈 |
O-ring |
2-37-11 |
11 |
60038721 |
3 |
O形圈 |
O-ring |
2-37-14 |
14 |
60100470 |
1 |
盖 |
Cover |
2-37-15 |
15 |
60286690 |
2 |
保持阀总成 |
lock valve selector assembly |
2-37-16 |
16 |
60286691 |
1 |
逻辑阀总成 |
logic control valve assembly |
2-37-18 |
18 |
60286693 |
1 |
逻辑提升阀总成 |
logic poppet assembly |
2-37-19 |
19 |
60286694 |
1 |
斗杆再生阀总成 |
arm regeneration cut valve |
2-37-23 |
23 |
60100512 |
4 |
内六角螺钉 |
Bolt |
2-37-42 |
42 |
60038110 |
4 |
提升阀 |
Valve, lift |
2-37-43 |
43 |
60038108 |
2 |
提升阀 |
Valve, lift |
2-37-44 |
44 |
60008784 |
2 |
单向阀 |
Valve, check |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-39-45 |
45 |
60284427 |
1 |
提升阀 |
Lift Popet |
2-39-46 |
46 |
60038248 |
7 |
弹簧 |
Spring |
2-39-47 |
47 |
60008765 |
2 |
弹簧 |
Spring |
2-39-48 |
48 |
60286713 |
2 |
弹簧座 |
spring seat |
2-39-49 |
49 |
60091759 |
8 |
堵头 |
Plug |
2-39-50 |
50 |
60038715 |
8 |
O形圈 |
Ring, seal |
2-39-51 |
51 |
60286714 |
1 |
主溢流阀总成 |
main relief valve assembly |
2-39-52 |
52 |
60038092 |
5 |
过载保护阀 |
Valve, overload protection |
2-39-53 |
53 |
60100511 |
1 |
铭牌 |
Nameplate |
2-39-54 |
54 |
60038620 |
2 |
销子 |
Pin |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-41-2 |
2 |
60038487 |
1 |
螺塞 |
Plug, screw |
2-41-3 |
3 |
60038646 |
1 |
油塞 |
Plug, oil |
2-41-4 |
4 |
60091757 |
3 |
堵头 |
Plug |
2-41-5 |
5 |
60091756 |
4 |
堵头 |
Plug |
2-41-7 |
7 |
60038727 |
1 |
O形圈 |
O-ring |
2-41-8 |
8 |
60038711 |
1 |
O形圈 |
Seal, O-ring |
2-41-9 |
9 |
60038723 |
3 |
O形圈 |
O-ring |
2-41-10 |
10 |
60038726 |
4 |
O形圈 |
O-ring |
2-41-12 |
12 |
60286688 |
1 |
弹簧盖 |
spring cover |
2-41-13 |
13 |
60286689 |
5 |
阀盖 |
spool cover |
2-41-16 |
16 |
60286691 |
2 |
逻辑阀总成 |
logic control valve assembly |
2-41-17 |
17 |
60286692 |
1 |
逻辑提升阀总成 |
logic poppet assembly |
2-41-18 |
18 |
60286693 |
1 |
逻辑提升阀总成 |
logic poppet assembly |
2-41-21 |
21 |
60038722 |
11 |
O形圈 |
O-ring |
2-41-22 |
22 |
60039368 |
17 |
内六角螺钉 |
Bolt |
2-41-33 |
33 |
60286704 |
1 |
旁通阀芯 |
bypass cut spool |
2-41-36 |
36 |
60286707 |
1 |
弹簧 |
spring |
2-41-39 |
39 |
60286710 |
2 |
弹簧座 |
spring seat |
2-41-40 |
40 |
60286711 |
1 |
间距螺栓 |
spacer bolt |
2-41-41 |
41 |
60286712 |
1 |
挡块 |
stopper |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-43-42 |
42 |
60038110 |
3 |
提升阀 |
Valve, lift |
2-43-46 |
46 |
60038248 |
3 |
弹簧 |
Spring |
2-43-49 |
49 |
60091759 |
4 |
堵头 |
Plug |
2-43-50 |
50 |
60038715 |
4 |
O形圈 |
Ring, seal |
2-43-52 |
52 |
60038092 |
5 |
过载保护阀 |
Valve, overload protection |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-45-4 |
4 |
60091757 |
1 |
堵头 |
Plug |
2-45-9 |
9 |
60038723 |
3 |
O形圈 |
O-ring |
2-45-12 |
12 |
60286688 |
11 |
弹簧盖 |
spring cover |
2-45-20 |
20 |
60286695 |
2 |
堵头 |
plug |
2-45-21 |
21 |
60038722 |
11 |
O形圈 |
O-ring |
2-45-22 |
22 |
60039368 |
22 |
内六角螺钉 |
Bolt |
2-45-24 |
24 |
60286696 |
1 |
行走阀芯 |
travel spool |
2-45-25 |
25 |
60286697 |
1 |
斗杆1阀芯 |
arm1 spool assembly |
2-45-26 |
26 |
60284426 |
1 |
动臂1阀芯 |
Boom 1 Spool 3RB6 |
2-45-27 |
27 |
60286698 |
1 |
铲斗再生阀芯总成 |
bucket regeneration spool |
2-45-28 |
28 |
60286699 |
1 |
回转阀芯 |
swing spool |
2-45-29 |
29 |
60286700 |
1 |
斗杆2阀芯 |
arm2 spool |
2-45-30 |
30 |
60286701 |
1 |
动臂2阀芯 |
boom2 spool |
2-45-31 |
31 |
60286702 |
1 |
杆阀芯 |
rod spool |
2-45-32 |
32 |
60286703 |
1 |
备用阀芯 |
option spool |
2-45-33 |
33 |
60286704 |
1 |
旁通阀芯 |
bypass cut spool |
2-45-34 |
34 |
60286705 |
1 |
推土阀芯 |
dozer spool |
2-45-35 |
35 |
60286706 |
6 |
弹簧 |
spring |
2-45-36 |
36 |
60286707 |
3 |
弹簧 |
spring |
2-45-37 |
37 |
60286708 |
1 |
弹簧 |
spring |
