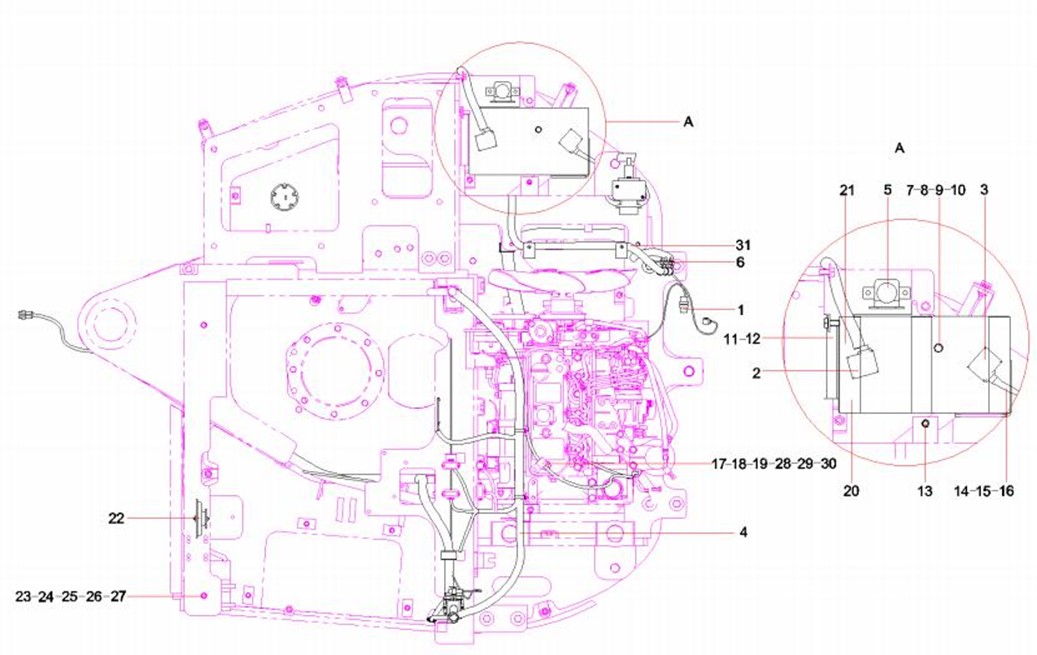

SANY SY35C SY35C1 SY35C1Y3WU EXCAVATOR parts catalog 33
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

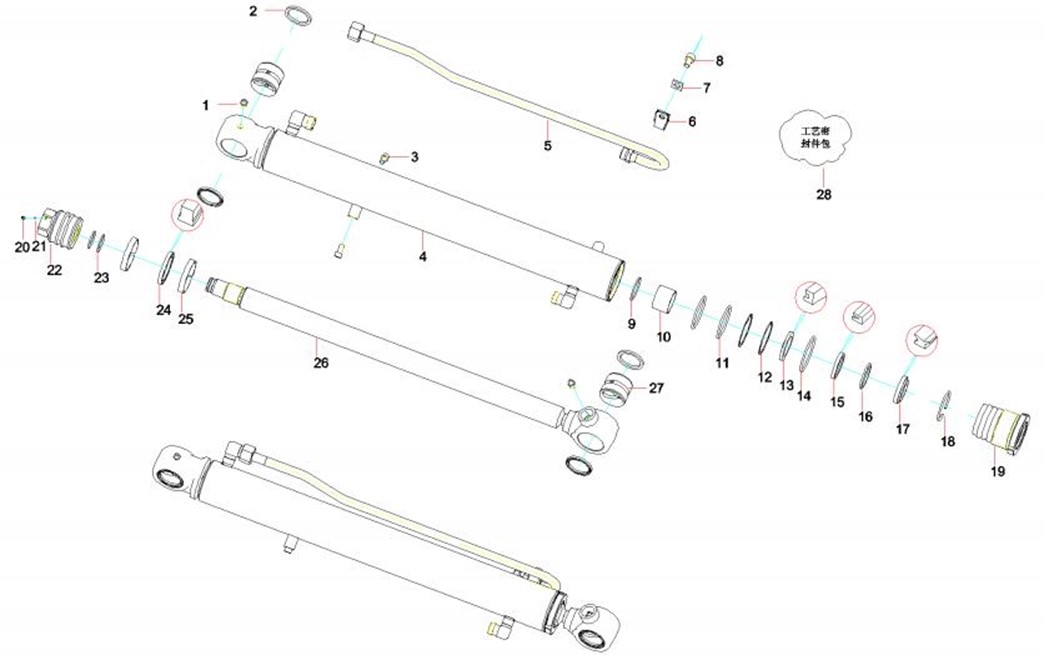

4-23-1 |
1 |
A210804000002 |
2 |
黄油嘴 |
Fitting, Grease |
4-23-2 |
2 |
60176725 |
4 |
DLI防尘圈 |
Dust Ring |
4-23-3 |
3 |
A210204000146 |
2 |
螺钉 |
Screw |
4-23-4 |
4 |
13047701 |
1 |
缸筒总成 |
cylinder assemZX35.3.3.2 |
4-23-5 |
5 |
13047533 |
1 |
油管组件一 |
Oil Pipe ComponentZX35.3.3.3 |
4-23-6 |
6 |
13046617 |
1 |
管夹 |
Pipe ClampZX35.3.2A-4 |
4-23-7 |
7 |
13039393 |
1 |
垫片 |
washerZX65.3.1B-13 |
4-23-8 |
8 |
A210204000202 |
1 |
螺钉 |
Screw M10×16GB70.1 |
4-23-9 |
9 |
A210417000045 |
1 |
挡圈 |
Ring, retaining |
4-23-10 |
10 |
60035658 |
1 |
杯士40×44×30 日本大同 |
Cup |
4-23-11 |
11 |
B230101000235 |
2 |
O形圈 |
O-ring |
4-23-12 |
12 |
24004188 |
2 |
挡圈 |
Retaining ring |
4-23-13 |
13 |
60184737 |
1 |
HBY密封圈 |
Seal ring |
4-23-14 |
14 |
A210609000168 |
1 |
O形圈 |
O-ring |
4-23-15 |
15 |
60035790 |
1 |
IUH密封圈 |
Ring,seal |
4-23-16 |
16 |
60035652 |
1 |
支承环 |
Ring, bearing |
4-23-17 |
17 |
60184718 |
1 |
DKBZ3防尘圈 |
Dust Ring |
4-23-18 |
18 |
A210417000107 |
1 |
挡圈 |
Retaining ring |
4-23-19 |
19 |
13048175 |
1 |
导向套 |
Guide Sleeve ZX35.3.3-1 |
4-23-20 |
20 |
60068694 |
1 |
螺钉 |
Screw |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-25-21 |
21 |
A210661000015 |
1 |
钢球 |
Steel Ball |
4-25-22 |
22 |
13047527 |
1 |
活塞 |
pistonZX35.3.3-2 |
4-25-23 |
23 |
B230101001214 |
2 |
O形圈 |
O-ring |
4-25-24 |
24 |
A880806030220 |
1 |
OK密封圈 |
OK seal ring |
4-25-25 |
25 |
B230101000831 |
2 |
FR导向环 |
Ring, guide, FR |
4-25-26 |
26 |
13047530 |
1 |
活塞杆 |
piston rodZX35.3.3.1 |
4-25-27 |
27 |
13047575 |
2 |
衬套 |
BushZX35.3.1-3 |
4-25-28 |
28 |
13048185 |
1 |
W33工艺密封件包 |
W33process sealer packageSS |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

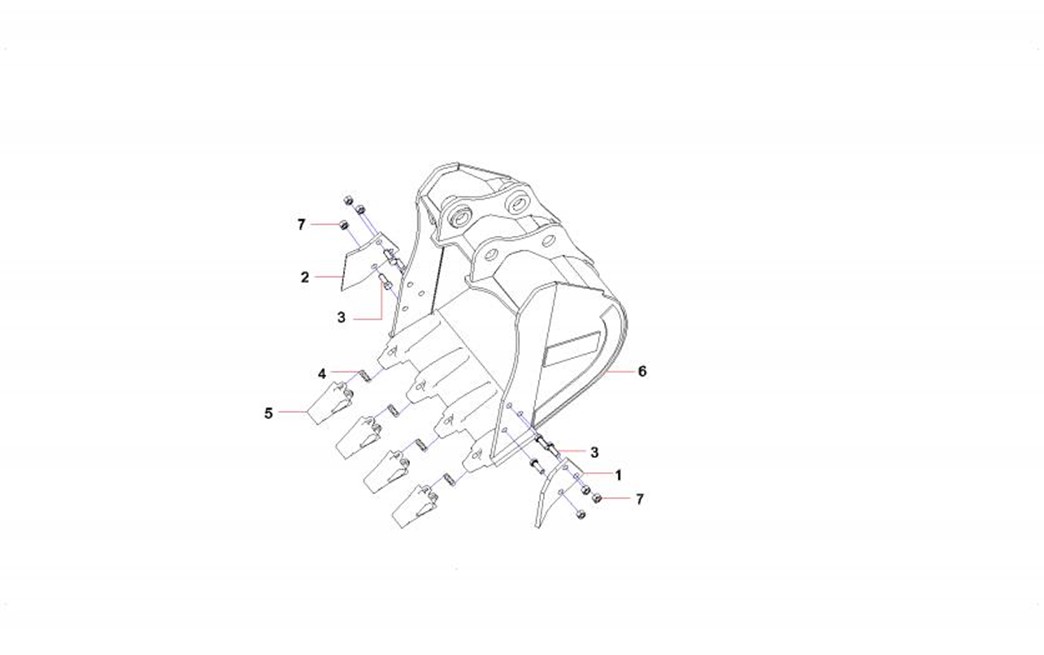

4-27-1 |
1 |
13063808 |
1 |
左侧齿 |
Left tooth |
4-27-2 |
2 |
13063809 |
1 |
右侧齿 |
Right tooth |
4-27-3 |
3 |
A210111000208 |
6 |
螺栓 |
Bolt |
4-27-4 |
4 |
13073197 |
4 |
齿销 |
Pin |
4-27-5 |
5 |
13063810 |
4 |
斗齿 |
Bucket Tooth |
4-27-6 |
6 |
13075563 |
1 |
铲斗体 |
Bucket body |
4-27-7 |
7 |
A210307000002 |
6 |
螺母 |
Nut |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

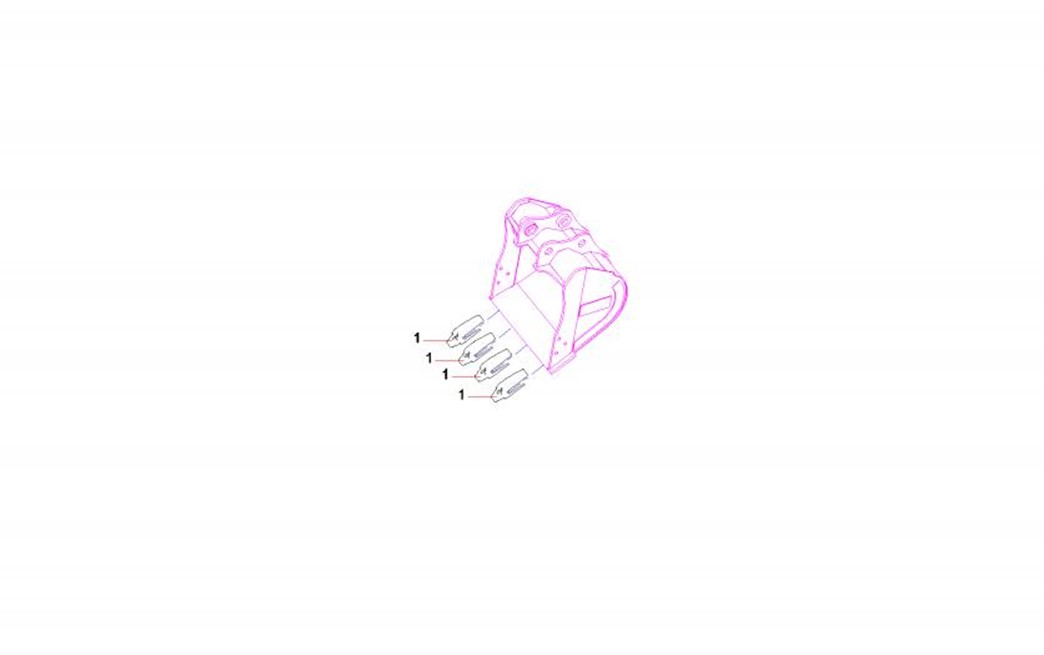

4-29-1 |
1 |
13063811 |
4 |
座 |
Base of ToothSY35C1Y3WU.3.4.1 |
