SANY SY35C SY35C1 SY35C1Y3WU EXCAVATOR parts catalog 34
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-3-1 |
1 |
B241000000022 |
1 |
2芯直流插座 |
Socket, two-wire |
5-3-2 |
2 |
60013321 |
1 |
A型蓄电池负极接头总成 |
Terminal Group, Battery Negative |
5-3-3 |
3 |
60013322 |
1 |
A型蓄电池正极接头总成 |
Terminal Group, Battery Positive |
5-3-4 |
4 |
13072793 |
1 |
车身线束 |
Vehicle body harness |
5-3-5 |
5 |
60212612 |
1 |
大电流继电器 |
DC contactor |
5-3-6 |
6 |
60202078 |
10 |
带扣扎带 |
Cluster fixed lace |
5-3-7 |
7 |
24000633 |
5 |
垫圈8GB97.1 达克锈 |
Washer |
5-3-8 |
8 |
60238783 |
6 |
垫圈6GB96.1 达克锈 |
Washer |
5-3-9 |
9 |
60238782 |
4 |
垫圈5GB96.1 达克锈 |
Washer |
5-3-10 |
10 |
60060546 |
20 |
垫圈10GB96.1 达克锈 |
Washer 10GB96.1 |
5-3-11 |
11 |
13091123 |
1 |
电瓶压板 |
Battery Binder |
5-3-12 |
12 |
13091122 |
1 |
电瓶压板 |
Battery Binder |
5-3-13 |
13 |
13091125 |
1 |
电瓶支架 |
Battery Support |
5-3-14 |
14 |
60018110 |
1 |
电源线 |
Wire, power supply |
5-3-15 |
15 |
60215132 |
1 |
电源线 |
Power Supply Line |
5-3-16 |
16 |
60193169 |
1 |
电源线 |
Power line |
5-3-17 |
17 |
60086356 |
1 |
线束固定夹 |
Clamp, harness |
5-3-18 |
18 |
60086357 |
1 |
线束固定夹 |
Harness clamp |
5-3-19 |
19 |
60086355 |
2 |
线束固定夹 |
Clamp, harness |
5-3-20 |
20 |
B242200000026 |
1 |
蓄电池 |
Battery |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-5-21 |
21 |
10569316 |
4 |
电瓶压条 |
Plate, pressure, battery |
5-5-22 |
22 |
60211509 |
1 |
喇叭 |
Horn |
5-5-23 |
23 |
A210210000030 |
4 |
螺钉 |
Screw M4×12GB818 |
5-5-24 |
24 |
A210111000342 |
2 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
5-5-25 |
25 |
A210111000343 |
1 |
螺栓M8×20GB5783 10.9级 |
Bolt M8×20GB5783 10.9 |
5-5-26 |
26 |
A210111000079 |
6 |
螺栓 |
Bolt |
5-5-27 |
27 |
A210111000195 |
20 |
螺栓 |
Bolt |
5-5-28 |
28 |
60086354 |
10 |
线束固定夹 |
Clamp, harness |
5-5-29 |
29 |
60086353 |
1 |
线束固定夹 |
Clamp, harness |
5-5-30 |
30 |
60083322 |
4 |
线夹 |
Wire clip |
5-5-31 |
31 |
13214221 |
1 |
电源线 |
Power lineDXY800-10FB-10YB |

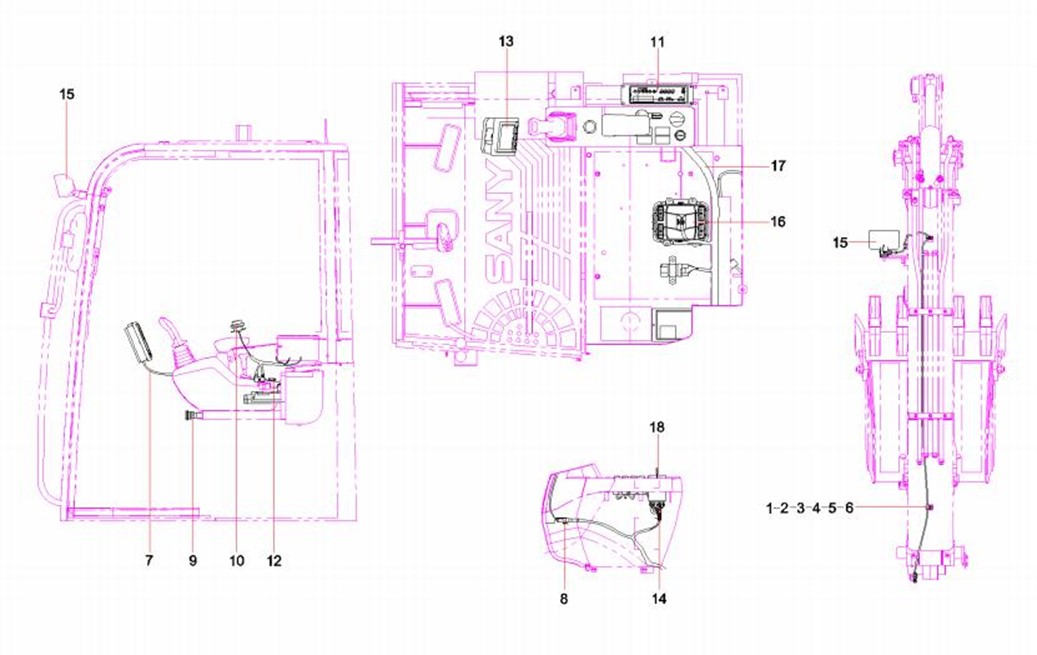

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-7-1 |
1 |
A210111000342 |
2 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
5-7-2 |
2 |
23000169 |
2 |
螺母M6GB6170 10级 |
Nut |
5-7-3 |
3 |
24000632 |
2 |
垫圈6GB97.1 达克锈 |
Washer |
5-7-4 |
4 |
A210204000136 |
1 |
螺钉 |
Screw M6×45GB70.1 |
5-7-5 |
5 |
24000637 |
3 |
垫圈10GB97.1 达克锈 |
Washer |
5-7-6 |
6 |
A210111000012 |
3 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
5-7-7 |
7 |
13071903 |
1 |
显示屏线束 |
Harness of display |
5-7-8 |
8 |
60041902 |
1 |
德弛插件90度固定金属附件 |
Accessories, metal, fixed, plug-in |
5-7-9 |
9 |
B240200000059 |
1 |
紧停开关 |
Emergency stop switch |
5-7-10 |
10 |
60236996 |
1 |
油门旋钮 |
Knob switch |
5-7-11 |
11 |
60047845 |
1 |
音机 |
Radio |
5-7-12 |
12 |
A241300000059 |
1 |
熔断器盒 |
Box, fuse |
5-7-13 |
13 |
60229721 |
1 |
控制显示屏 |
Control display screen |
5-7-14 |
14 |
13072754 |
1 |
控制开关线束 |
Control harness |
5-7-15 |
15 |
60218608 |
2 |
车用工作灯 |
Working light |
5-7-16 |
16 |
12824424 |
1 |
集成盒 |
Integrated box SY85C1K2S.5C.1.1 |
5-7-17 |
17 |
13072603 |
1 |
驾驶室线束 |
Harness |
5-7-18 |
18 |
60218598 |
1 |
点火开关 |
Ignition switch |

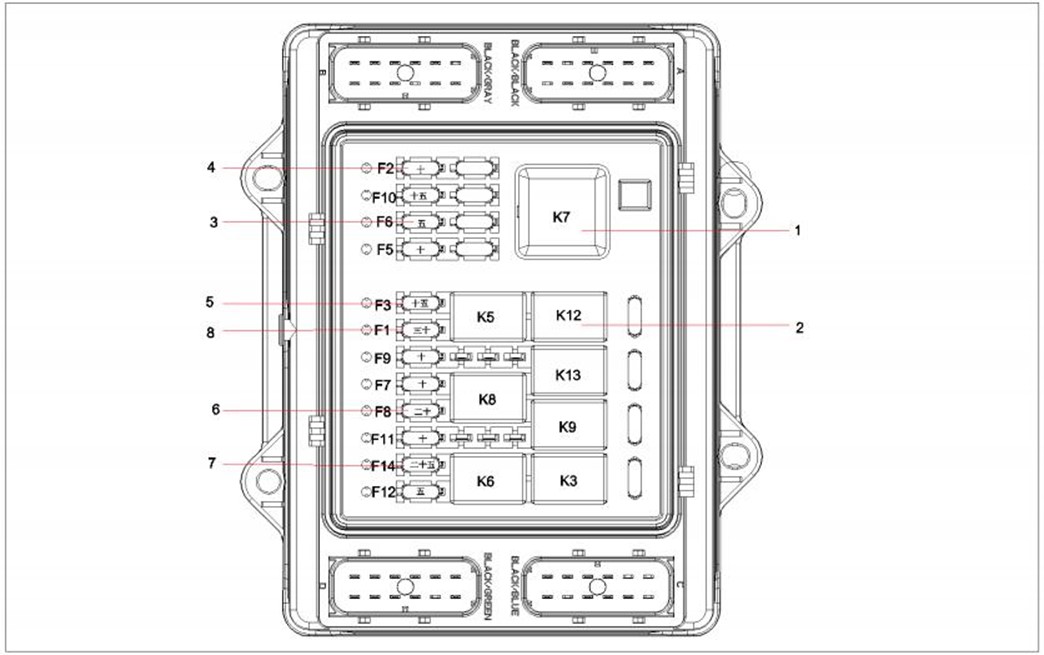

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-9-1 |
1 |
60215655 |
1 |
中间继电器 |
Intermediate Relay |
5-9-2 |
2 |
60215653 |
7 |
中间继电器 |
Intermediate Relay |
5-9-3 |
3 |
60215505 |
2 |
片式熔断器 |
fuse |
5-9-4 |
4 |
60215506 |
5 |
片式熔断器 |
fuse |
5-9-5 |
5 |
60215507 |
2 |
片式熔断器 |
fuse |
5-9-6 |
6 |
60215508 |
1 |
片式熔断器 |
fuse |
5-9-7 |
7 |
60215509 |
1 |
片式熔断器 |
fuse |
5-9-8 |
8 |
60215510 |
1 |
片式熔断器 |
fuse |

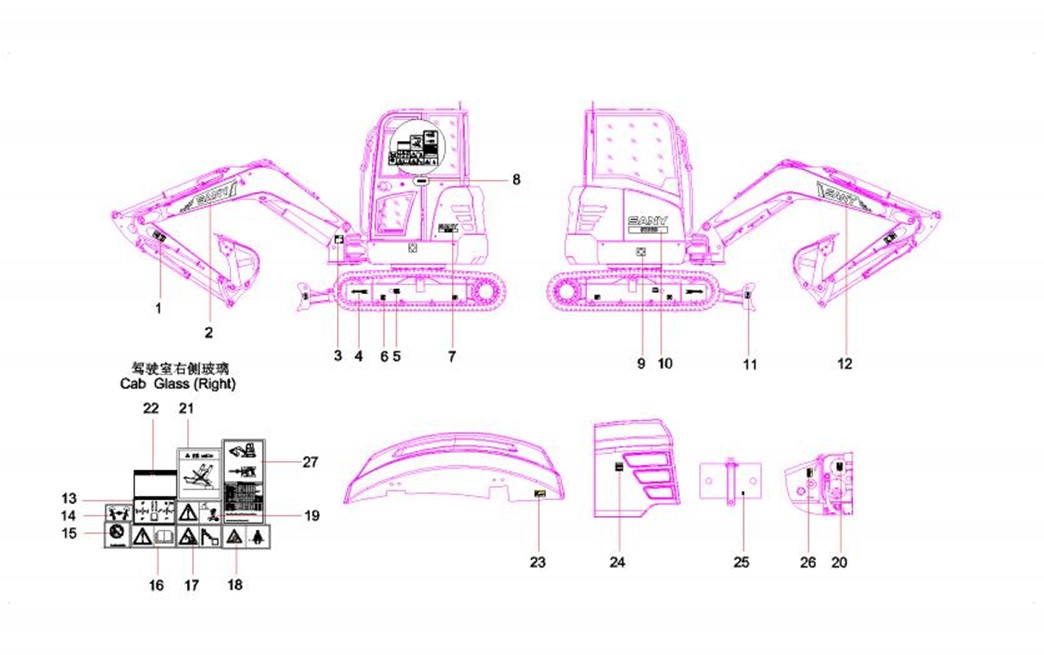

第6章
挖掘机涂装
(Coating SY35C1-TZ)
