XCMG LW550FN WHEEL LOADER PARTS MANUAL 25
860137031 EXHAUST TAIL PIPE ASSEMBLY 860507408 PACKING BOX CHASSIS PARTS GROUP |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860149332 1 EXHAUST PIPE |
2 860501256 1 HOOP |
860507422 DIRECT DELIVERY PARTS GROUP |
1 |
860507422 DIRECT DELIVERY PARTS GROUP 800157618 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1
2 |

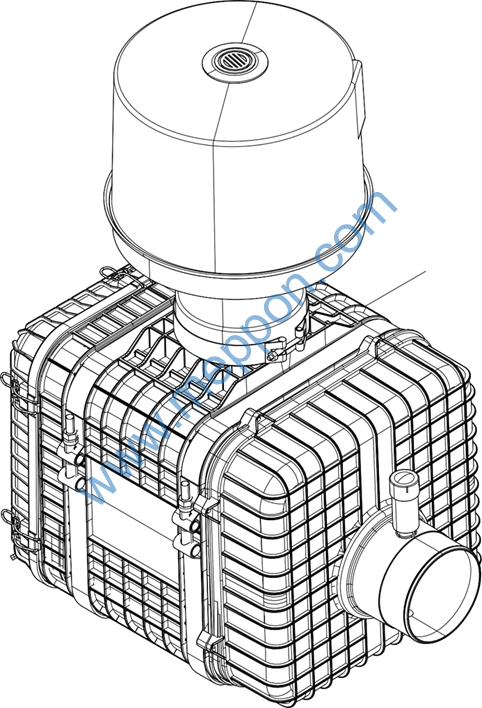

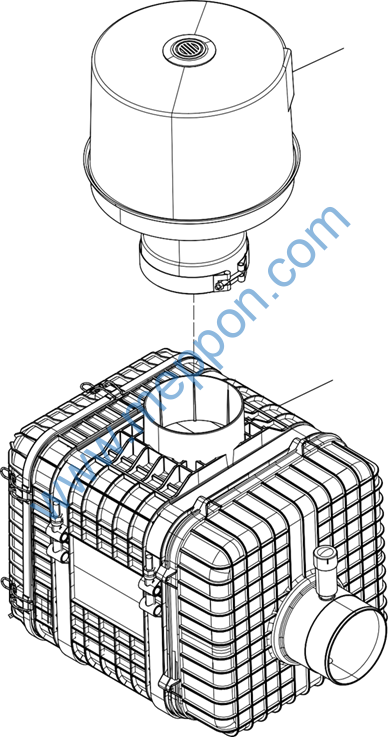

860158823 AIR FILTER 860507422 DIRECT DELIVERY PARTS GROUP |
No. PART NUMBER QTY NAME NOTE PAGE |
1
2
3 |

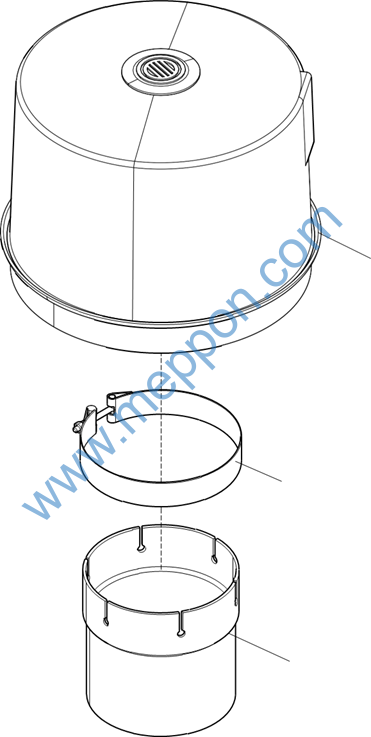

860119844 AIR FILTER 860158823 AIR FILTER |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860153393 1 CYCLONIC SEPARATOR |
2 860153395 1 HOOP |
3 860153394 1 CONNECTING AIR-PIPE |
5
4 2 3
1 |

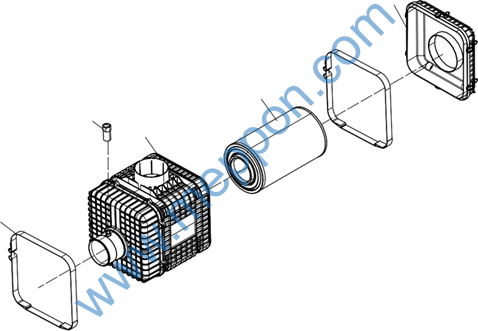

860151999 AIR FILTER BODY 860158823 AIR FILTER |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860153399 2 HOOP |
2 860131604 1 AIR FILTER BODY |
3 860137448 1 AIR FILTER HOUSING |
4 860571527 1 AIR FILTER ELEMENT |
5 860153396 1 AIR FILTER HOUSING |
1 2 3
4 5 6
7 8 9
|
860167842 PARTS BOX GROUP 800157618 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860111756 1 TURBOCHARGER SHIM |
2 860131616 2 BOLT |
3 860137168 8 SEAL WASHER |
4 860157657 4 HOOP |
5 860132351 1 HOOP |
6 860131598 1 HOOP |
7 860125049 1 FUEL RETURN HOSE |
8 860123343 2 HOSE CLAMP |
9 860119479 8 WASHER |
