XCMG ZL50GN WHEEL LOADER PARTS MANUAL 24

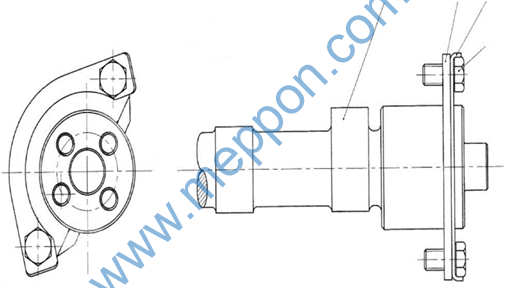

860523183 SHOCK ABSORBER ASSY 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860137515 1 DAMPER PART |
2 860137218 1 SWITCHES |
3 860137464 6 FLAT WASHER |
4 860137516 6 SCREW |

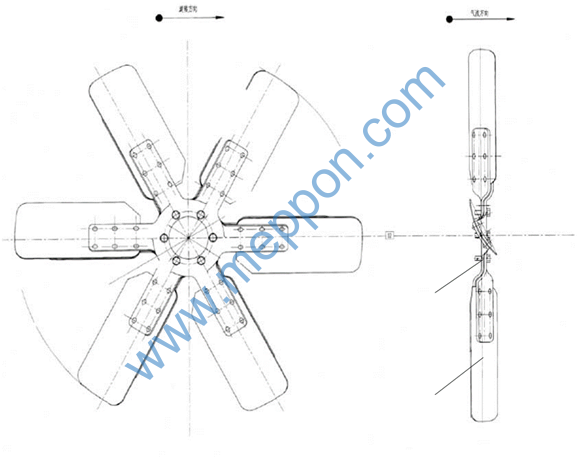

860523184 FAN PART |
1, 2
3 |
860523184 FAN PART 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 800150237 6 FLAT WASHER |
2 860137573 6 HOOP |
3 860137572 1 RIVETING PART(BLOWING) |

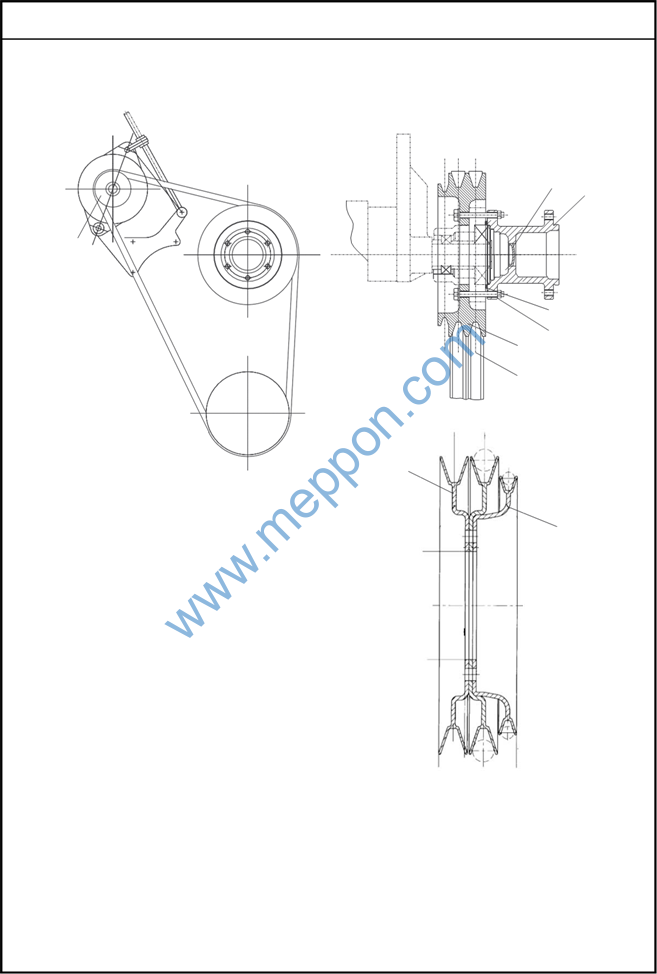

860523185 BELT PART
9 2
1,12
3
7 4,5 , 6
8
10
11
860523185 BELT PART 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860137297 1 BELT WHEEL |
2 860137569 1 COUPLING |
3 860137299 1 O-RING |
4 860137300 6 HEXAGON FLANGE BOLT |
5 860137570 6 TYPE I HEXAGON NUT |
6 800150237 6 FLAT WASHER |
7 860137302 1 BELT WHEEL PART |
8 860112987 1 FAN BELT |
9 860137571 1 TOP-END |
10 860522769 2 FAN PULLEY |
11 860522770 1 FAN PULLEY |
12 860134899 1 ALTERNATOR |

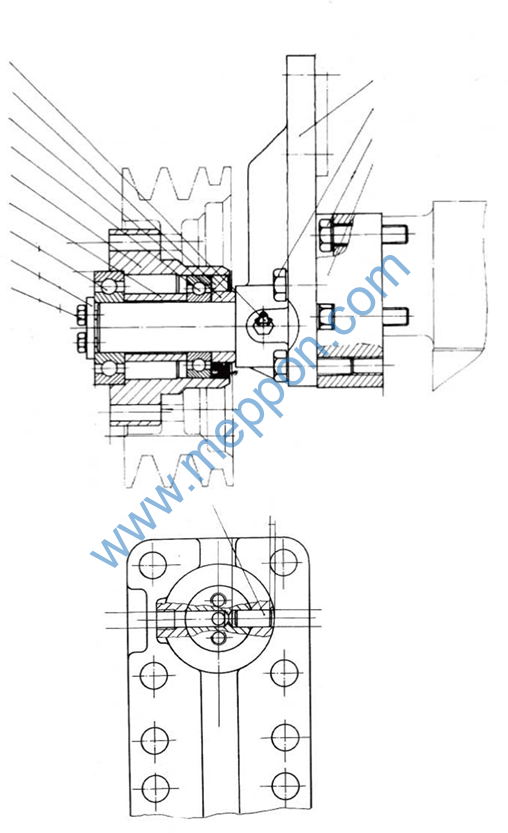

860523186 SUPPORT PART 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860137294 1 STRAIGHT FORCED OIL FILLING CUP |
2 860137564 1 SEALING |
3 860137291 1 RING |
4 860137289 1 ROLLING BEARING |
5 860137287 1 FAN FLANGE |
6 860137292 1 RING |
7 860137288 1 ROLLING BEARING |
8 860137565 1 WASHER |
9 860137568 2 HEXAGON BOLT |
10 860137563 1 SUPPORT PART |
11 860137567 8 HEXAGON BOLT |
12 860137566 1 ADJT PAD |
13 860137286 1 CYLINDRICAL PIN |
860523187 CAMSHAFT GROUP 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860137523 1 CAMSHAFT |
2 860137524 1 THRUST CHIP |
3 860137233 1 LOCK WASHER |
4 860137525 2 EXHAUST MANIFOLD |

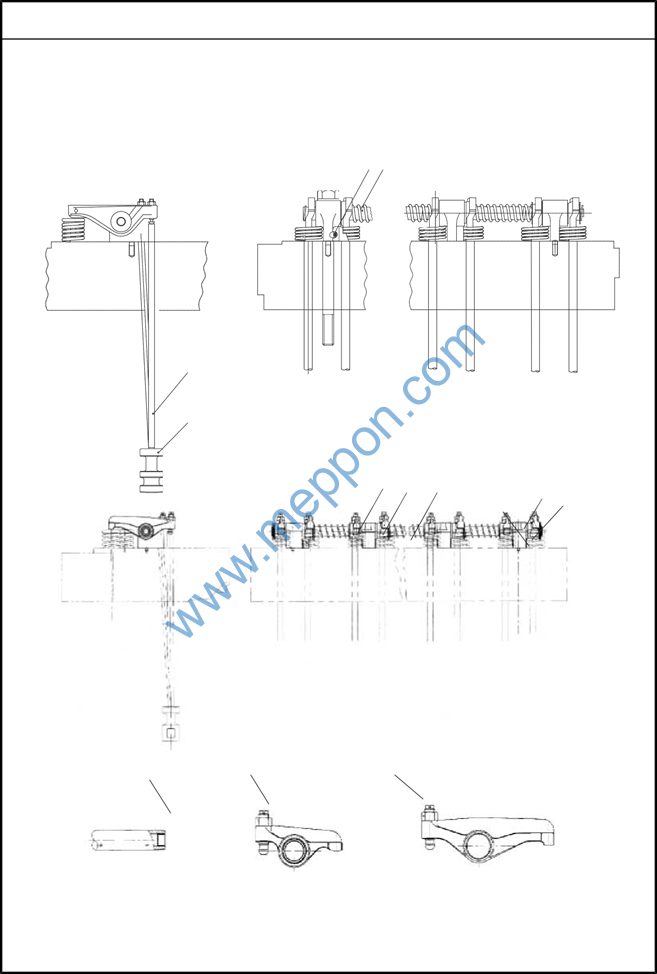

860523188 VALVE NECHNISM PART
1 2
3
4
5 6 7
8 9 10
11 12 12
