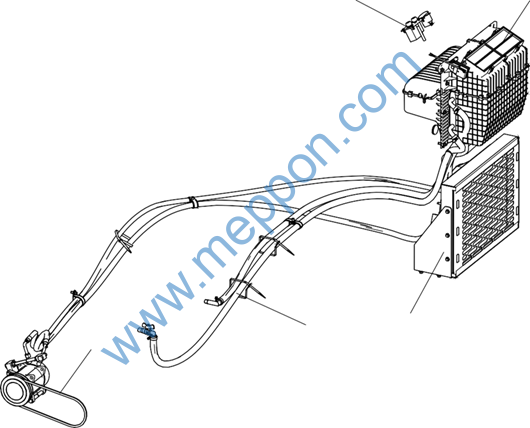

XCMG ZL50GN WHEEL LOADER PARTS MANUAL 31
252121022 CAB ASSEMBLY 252121038 CAB SYSTEM |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
1 |
253401276 |
1 |
TOP LAMP |
||
2 |
252116706 |
1 |
COVER |
||
3 |
252608605 |
1 |
SPHERICAL REARVIEW MIRROR ASSEMBLY |
||
4 |
805004755 |
15 |
BOLT M8×16 (DACROMET) |
GB/T16674.1-2004 |
|
5 |
805101871 |
2 |
SCREW M5×16 |
GB/T6560-1986 |
|
6 |
269901790 |
1 |
LABEL |
||
7 |
805101907 |
4 |
BOLT |
GB/T845-1985 |
|
8 |
252919319 |
1 |
INNER SETS |
||
9 |
805140648 |
4 |
SCREW M16 |
GB/T825-1988 |
|
10 |
252919401 |
4 |
FLYING RING SEALING PAD |
||
11 |
252919092 |
2 |
RUBBER COVER |
||
12 |
801938303 |
10 |
RUBBER COVER |
||
13 |
251807000 |
2 |
HARNESS PROTECTIVE SLEEVE |
||
14 |
252919318 |
1 |
GLASS ASSY |
||
15 |
252919320 |
1 |
MFJT-GR180SEALED LINE |
||
16 |
252919035 |
1 |
LEFT REARVIEW MIRROR BRACKET |
||
17 |
805203166 |
3 |
NUT M8 |
GB/T6177.1-2000 |
|
18 |
805004756 |
15 |
BOLT M8×20 (DACROMET) |
GB/T16674.1-2004 |
|
19 |
252917876 |
1 |
FRONT ARMREST ASSY |
||
20 |
252919264 |
1 |
LEFT DOOR ASSY |
||
21 |
227100142 |
4 |
SCREW ST4.2×16-C-H |
GB/T845-1985 |
|
22 |
805300083 |
4 |
GASKET 6 |
GB/T96.1-2002 |
|
23 |
252910835 |
1 |
LEFT SPRING LOCK ASSEMBLY |
||
24 |
805047993 |
4 |
BOLT M6×25 (DACROMET) |
GB/T16674.1-2004 |
|
25 |
252910833 |
1 |
LEFT LOCK |
||
26 |
805004709 |
15 |
BOLT M6×16(DACROMET) |
GB/T16674.1-2004 |
|
27 |
805004763 |
16 |
BOLT M10×25(DACROMET) |
GB/T16674.1-2004 |
|
28 |
252120948 |
1 |
WELDING ASSEMBLY OF THE CAB |
||

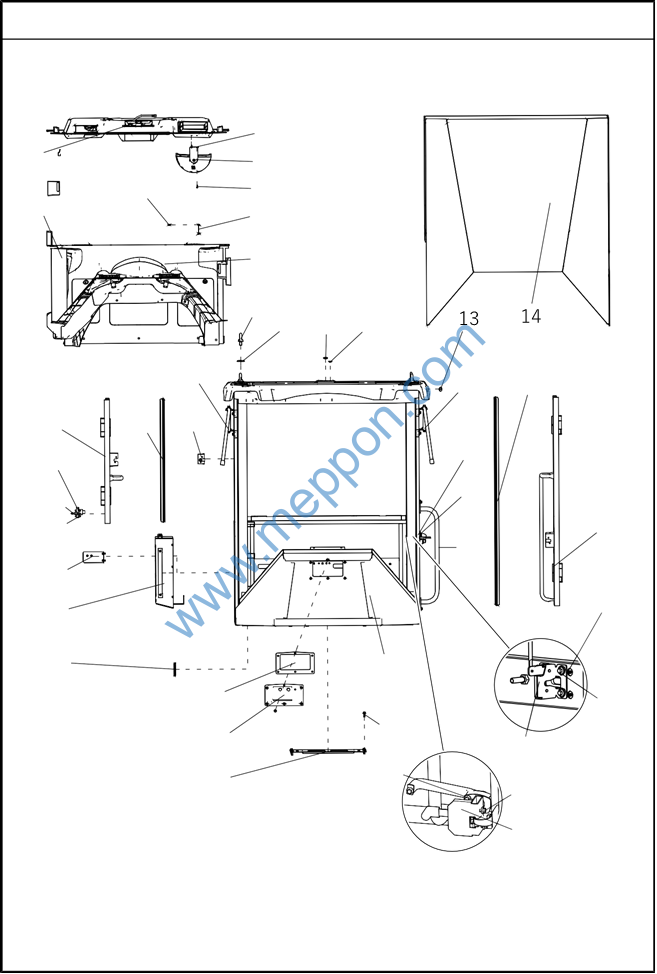

252121022 CAB ASSEMBLY
3
1 4
7 5
6
8
9
10 11 12
38 39
37
36
35
34
33
32
41 16 15
40
17
18
20
19
21
28
31 22
30 27 23
29 26 24
25
252121022 CAB ASSEMBLY 252121038 CAB SYSTEM |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
29 |
252919390 |
1 |
SEAT COVER PLATE |
||
30 |
252911131 |
1 |
WIPER PANEL ASSEMBLY |
||
31 |
252910832 |
1 |
ID SEAL |
||
32 |
252911139 |
1 |
JT-07-02 ELECTRIC DEVICE TRIM BAR (0.3M) |
500KV.10.1.7-5 |
|
33 |
252914439 |
1 |
A/C FIXING PLATE ASSEMBLY |
||
34 |
252914430 |
1 |
MOUNTING BRACKET ASSEMBLY |
||
35 |
805135720 |
7 |
NUT M6(DACROMET) |
GB/T6177.1-2000 |
|
36 |
802156214 |
1 |
RIGHT LOCATING LOCK |
||
37 |
805047994 |
3 |
SCREW M6×30 |
GB/T16674.1-2004 |
|
38 |
252919265 |
1 |
RIGHT WINDOW ASSEMBLY |
||
39 |
252919322 |
1 |
MFJT-GR180R WINDOW SEAL |
||
40 |
252911669 |
1 |
RIGHT WINDOW LOCK ASSEMBLY |
||
41 |
252919034 |
1 |
RIGHT REARVIEW MIRROR BRACKET |
||
252919319 INNER SETS
1
15
14
13 2
3
4
5
6
12
11 8 7
10 9
252919319 INNER SETS 252121022 CAB ASSEMBLY |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
1 |
252919720 |
1 |
COVER ASSEMBLY |
||
2 |
252911926 |
1 |
RADIO/AUDIO PLAYER PANEL |
||
3 |
252911924 |
1 |
LEFT DOOR LOCK BOX |
||
4 |
252911923 |
1 |
LEFT SIDE WALL ASSEMBLY |
||
5 |
252911930 |
1 |
REAR ASSEMBLY |
||
6 |
252911921 |
1 |
RIGHT SIDE WALL ASSEMBLY |
||
7 |
252911927 |
1 |
LEFT GUARD PLATE |
||
8 |
252911931 |
1 |
FRONT COAMING ASSEMBLY |
||
9 |
252914604 |
1 |
RIGHT FRONT AIR DUCT |
||
10 |
252911929 |
1 |
RIGHT GUARD PLATE |
||
11 |
252914567 |
1 |
RIGHT MAIN DUCT |
||
12 |
252914568 |
1 |
RIGHT REAR DUCT |
||
13 |
252919321 |
1 |
RIGHT REAR LOCK BOX |
||
14 |
252911928 |
1 |
RIGHT WINDOW LOCK BOX |
||
15 |
253401200 |
1 |
HOOK |
||

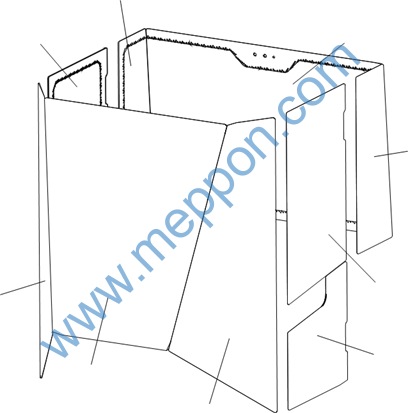

252919318 GLASS ASSY |
7
8 6
5
9 4
3 1 2 |
252919318 GLASS ASSY 252121022 CAB ASSEMBLY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 252910804 1 FRONT WINDSCREEN |
2 252910806 1 LEFT FRONT GLASS |
3 251809988 1 LEFT UNDER GLASS |
4 251809975 1 LEFT DOOR UPPER GLASS |
5 252910813 1 LEFT-REAR GLASS |
6 252910811 1 REAR WINDSHIELD GLASS |
7 252919348 1 RIGHT REAR GLASS |
8 252919346 1 RIGHT WINDOW GLASS |
9 252910812 1 RIGHT FRONT GLASS |

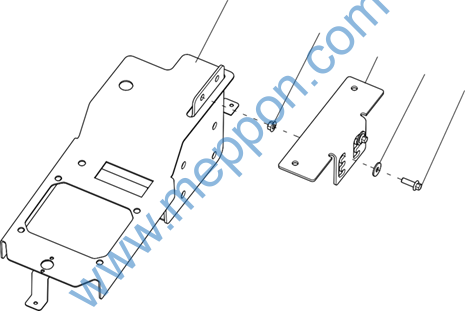

252917730 CONTROL BOX BRACKET |
1 2 3 4 5 |
252917730 CONTROL BOX BRACKET 252121038 CAB SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 252917731 1 CCONTROL BOX BRACKET |
2 805238400 2 NUT M8 GB/T6177.1-2000 |
3 252914958 1 BRACKET |
4 805338265 2 SPRING WASHER 8 GB/T96.1-2002 |
5 805004717 2 BOLT M8×25 GB/T16674.1-2004 |
