XCMG ZL50GN WHEEL LOADER PARTS MANUAL 33
803594843 AIR-CONDITION CONDENSER 252917032 CONDENSER SUBASSEMBLY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860164496 1 CONDENSER CORE |
2 803590226 1 CONDENSER FAN |
3 860165429 1 PRESSURE SWITCH |
4 803590064 4 CUSHIONING |
5 803589690 4 CUSHIONING |

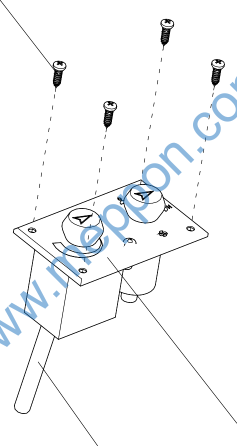

252117722 AIR-CONDITIONING ELECTRICAL GROUP |
4
3 2 |
252117722 AIR-CONDITIONING ELECTRICAL GROUP 252120372 AIR CONDITIONING SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 803588835 1 AIR-CONDITIONER SWITCH |
2 803590336 1 BODY HARNESS |
3 803690708 1 CUTTING RINGΦ45 |
4 227100142 4 SCREW ST4.2×16-C-H GB/T845-1985 |

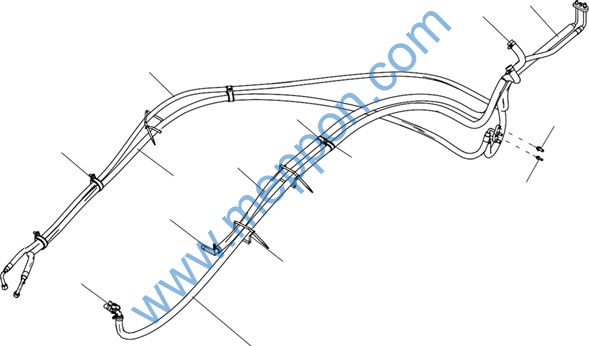

252120369 JOINT AND PIPE |
9 8 6
3 12 4 14 11 7 10 2
1 13
5 |
252120369 JOINT AND PIPE 252120372 AIR CONDITIONING SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 800799816 1 WATER VALVE SWITCH (REVERSING) |
2 250400402 1 SPLICE |
3 803199329 4 FERRULE Φ26 TJBC |
4 803300795 2 FERRULE Φ45 TJBC |
5 251702806 1 THERMAL INSULATION WATER PIPEL=2800 |
6 803590332 1 STEAM-PRESSURE-3600-BENDING-180 |
7 803590334 1 HOSE |
8 803594838 1 HOSE |
9 801968904 4 HOOP B14-27 QC/T619-1999 |
10 805004713 1 BOLT M6×20(DACROMET) GB/T16674.1-2004 |
11 805004755 4 BOLT M8×16 (DACROMET) GB/T16674.1-2004 |
12 805004756 2 BOLT M8×20 (DACROMET) GB/T16674.1-2004 |
13 801902724 3 NYLON NZ-4×200-2 |
14 251805042 1 THERMAL INSULATION WATER PIPEL=2200 |

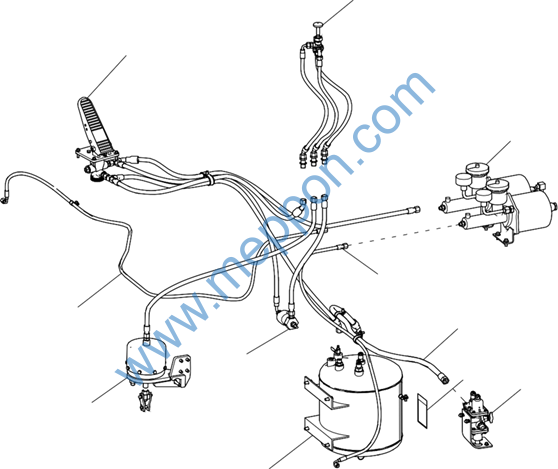

252119976 BRAKING SYSTEM 252116885 50GNV(I) WHEEL LOADER |
No. PART NUMBER QTY NAME NOTE PAGE |
10 252905232 1 DRAINING WATER MARK |

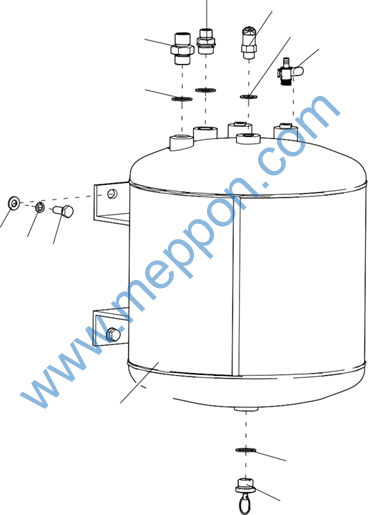

252908162 AIR BAG |
7 9 8 5 11 6
2 3 4
1
6 10 |
252908162 AIR BAG 252119976 BRAKING SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 252908163 1 AIR CYLINDER |
2 805300017 4 SPRING WASHER 10 GB/T97.1-2002 |
3 805300014 4 SPRING WASHER 10 GB/T93-1987 |
4 805000727 5 BOLT M10×25 GB/T5783-2000 |
5 805301411 1 WASHER 16 Q/SC1294-2000 |
6 805301414 3 WASHER 22 Q/SC1294-2000 |
7 803104023 1 SPLICE |
8 251800289 1 SPLICE |
9 803004050 1 SAFETY VALVE |
10 800701137 1 HAND CONTROL VALVE |
11 800788034 1 R1/4 BALL VALVE |
