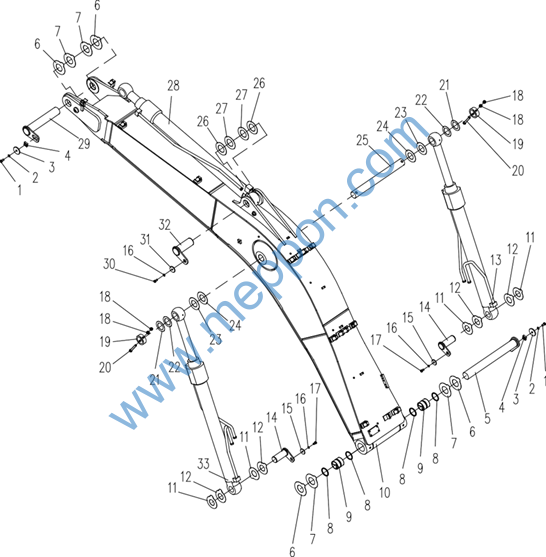

XCMG XE370CA HYDRAULIC EXCAVATOR SPARE PARTS CATALOGUE 20
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
805046589 |
螺栓 M20×45 |
Bolt |
2 |
|||||
2 |
805338321 |
垫圈 20 |
Washer |
2 |
|||||
3 |
312600224 |
压板 |
Plate |
2 |
|||||
4 |
312600225 |
滑动套 |
Stopper |
2 |
|||||
5 |
312600216 |
轴 |
Shaft |
1 |
|||||
6 |
801905564 |
调整垫片 |
Adjust Washer |
4 |
|||||
7 |
801905565 |
调整垫片 |
Adjust Washer |
4 |
|||||
8 |
803172590 |
防尘圈 |
Dustproof Seal |
2 |
|||||
9 |
800553914 |
轴承 |
Bearing |
2 |
|||||
10 |
312602156 |
动臂 |
Boom |
1 |
|||||
11 |
801905568 |
调整垫片 |
Adjust Washer |
4 |
|||||
12 |
801905569 |
调整垫片 |
Adjust Washer |
4 |
|||||
13 |
803007118 |
右动臂油缸 |
Boom Cylinder |
1 |
|||||
14 |
312600217 |
轴 |
Shaft |
2 |
|||||
15 |
312600226 |
压板 |
Plate |
2 |
|||||
16 |
805338364 |
垫圈 18 |
Washer |
3 |
|||||
17 |
805046468 |
螺栓 M18×40 |
Bolt |
2 |
|||||
18 |
805238506 |
螺母 M22 |
Nut |
4 |
|||||
19 |
312600359 |
止动套 |
Stopper |
2 |
|||||
20 |
805046682 |
螺栓 M22×180 |
Bolt |
2 |
|||||
21 |
801905556 |
调整垫片 |
Adjust Washer |
2 |
|||||
22 |
801905557 |
调整垫片 |
Adjust Washer |
2 |
|||||
23 |
801905560 |
调整垫片 |
Adjust Washer |
2 |
|||||
24 |
801905561 |
调整垫片 |
Adjust Washer |
2 |
|||||
25 |
312600223 |
轴 |
Shaft |
1 |
|||||
26 |
801905562 |
调整垫片 |
Adjust Washer |
2 |
|||||
27 |
801905563 |
调整垫片 |
Adjust Washer |
2 |
|||||
28 |
803007120 |
斗杆油缸 |
Arm Cylinder |
1 |
|||||
29 |
312602149 |
轴 |
Shaft |
1 |
|||||
30 |
805006334 |
螺栓 M18×45 |
Bolt |
1 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
31 |
312600221 |
压板 |
Plate |
1 |
|||||
32 |
312600214 |
轴 |
Shaft |
1 |
|||||
33 |
803007121 |
左动臂油缸 |
Boom Cylinder |
1 |

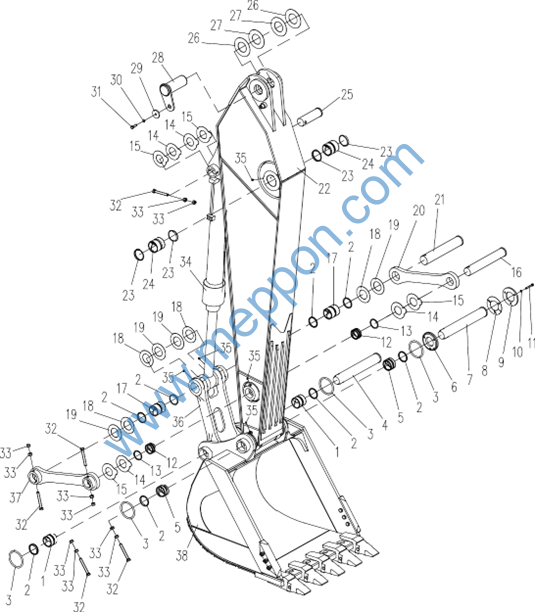

序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
312600231 |
轴承 |
Bearing |
2 |
|||||
2 |
803172463 |
防尘圈 |
Dustproof Seal |
8 |
|||||
3 |
803176607 |
O 形圈 170×14G |
O-Ring |
4 |
|||||
4 |
312600229 |
轴 |
Shaft |
1 |
|||||
5 |
312600228 |
轴承 |
Bearing |
2 |
|||||
6 |
312600236 |
摩擦板 |
Frictional Board |
1 |
|||||
7 |
312600234 |
轴 |
Shaft |
1 |
|||||
8 |
312600230 |
垫板 |
Spacer |
16 |
|||||
9 |
312601815 |
夹板 |
Plate |
1 |
|||||
10 |
805338262 |
垫圈 14 |
Washer |
3 |
|||||
11 |
805140061 |
螺钉 M14×100 |
Bolt |
3 |
|||||
12 |
312600219 |
轴承 |
Bearing |
2 |
|||||
13 |
803172462 |
防尘圈 |
Dustproof Seal |
2 |
|||||
14 |
801905566 |
调整垫片 |
Adjust Washer |
4 |
|||||
15 |
801905567 |
调整垫片 |
Adjust Washer |
4 |
|||||
16 |
312600237 |
轴 |
Shaft |
1 |
|||||
17 |
312601456 |
轴承 |
Bearing |
2 |
|||||
18 |
801905558 |
调整垫片 |
Adjust Washer |
4 |
|||||
19 |
801905559 |
调整垫片 |
Adjust Washer |
4 |
|||||
20 |
312601753 |
摇杆 |
Rocker |
1 |
|||||
21 |
312600232 |
轴 |
Shaft |
1 |
|||||
22-1 |
312602151 |
短斗杆(2.67m) |
Arm |
1 |
|||||
22-2 |
312602193 |
斗杆(3.2m) |
Arm |
1 |
|||||
22-3 |
312602187 |
短斗杆(2.9m) |
Arm |
1 |
|||||
22-4 |
312600424 |
长斗杆(4m) |
Arm |
1 |
|||||
23 |
803172590 |
防尘圈 |
Dustproof Seal |
4 |
|||||
24 |
312601455 |
轴承 |
Bearing |
2 |
|||||
25 |
312600220 |
轴 |
Shaft |
1 |
|||||
26 |
801905564 |
调整垫片 |
Adjust Washer |
2 |
|||||
27 |
801905565 |
调整垫片 |
Adjust Washer |
2 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
29 |
312600221 |
压板 |
Plate |
1 |
|||||
30 |
805338364 |
垫圈 18 |
Washer |
1 |
|||||
31 |
805046587 |
螺栓 M18×60 |
Bolt |
1 |
|||||
32 |
805046682 |
螺栓 M22×180 |
Bolt |
5 |
|||||
33 |
805238506 |
螺母 M22 |
Nut |
10 |
|||||
34 |
803007119 |
铲斗油缸 |
Bucket Cylinder |
1 |
|||||
35 |
801102863 |
油杯 R1/8 |
Grease Fitting |
10 |
|||||
36 |
312602017 |
单连杆 |
Link |
||||||
37 |
312601751 |
摇杆 |
Rocker |
1 |
|||||
38-1 |
312601597 |
铲斗(1.6m3) |
Bucket |
1 |
|||||
38-2 |
312601626 |
铲斗(1.5m3) |
Bucket |
1 |
|||||
38-3 |
312601671 |
铲斗(1.8m3) |
Bucket |
1 |
|||||
38-4 |
312600173 |
铲斗(1.6m3) |
Bucket |
1 |
|||||
38-5 |
312600174 |
铲斗(1.4m3) |
Bucket |
1 |
|||||
38-6 |
312600176 |
铲斗(1.5m3) |
Bucket |
1 |

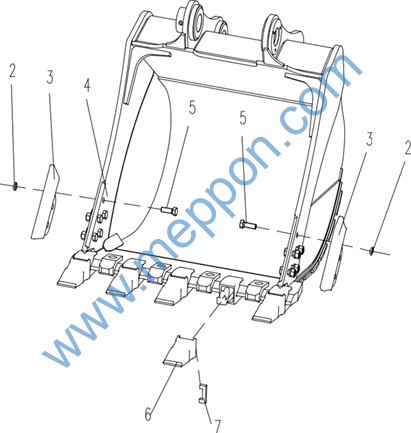

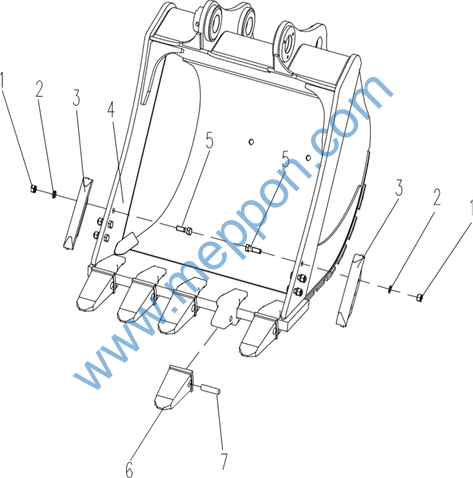

312601597 铲斗 Bucket
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务 代 |
适用机号 SERIAL |
互换性 IA |
替换零件 REPLACEABLE PART |
|
码 S.C |
NO |
零件代号 Part No |
数量 Q’TY |
||||||
1 |
805203192 |
螺母 M24 |
Nut |
6 |
|||||
2 |
805338299 |
垫圈 24 |
Washer |
6 |
|||||
3 |
819909821 |
侧齿 |
Side Cutter |
2 |
|||||
4 |
312601598 |
铲斗焊接件 |
Bucket |
1 |
|||||
5 |
805004832 |
螺栓 M24×80 |
Bolt |
6 |
|||||
6 |
819947787 |
齿套 |
Tooth Point |
5 |
|||||
7 |
819947788 |
横销&卡簧 |
Snap Link |
5 |
