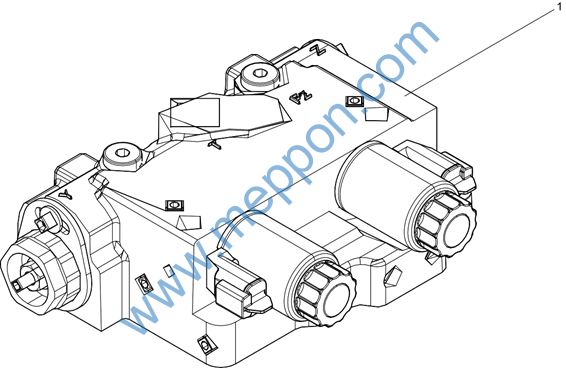

图序号

Pos.

件号

Part Number

数量

Qty.

中文名称

Part Name

1

LD5843902661

1

E1 控制器总成

E1 控制器总成

图序号

Pos.

件号

Part Number

数量

Qty.

中文名称

Part Name

1

TC_26X_00_2260_910

1

控制器通用基础件结合组

控制器通用基础件结合组

2

TC_26X_00_2270_110

1

控制器起调弹簧结合组

控制器起调弹簧结合组

3

TC_26X_00_2295_010

1

排量调节螺钉结合组

排量调节螺钉结合组

4

TC_26X_00_2310_140

1

电磁线圈结合组

电磁线圈结合组

5

TC_26X_00_2290_010

1

排量调节螺钉结合组

排量调节螺钉结合组

图序号

Pos.

件号

Part Number

数量

Qty.

中文名称

Part Name

1

LD0009524020

2

螺堵

Screw Plug

2

LD9048348125

4

内六角圆柱头螺钉

Inner Hexagon Socket Head Cap Screw

3

LD5843433814

2

弹簧座

弹簧座

4

LD5843436302

2

支撑座

Supporting Seat

5

LD0009140612

3

垫圈

Washer

6

LD9045316126

3

内六角圆柱头螺钉

Inner Hexagon Socket Head Cap Screw

7

LD5843435557

2

螺堵

Screw Plug

8

LD9243281110

2

六角法兰面螺母

Hexagon Flange Nut

9

LD5843436304

1

支撑座

Supporting Seat

10

LD0009632129

1

O形橡胶密封圈

O-ring

11

LD5843435731

1

阀套

阀套

12

LD0009210627

1

弹簧

弹簧

13

LD5843450215

1

先导阀芯

先导阀芯

14

LD0009524046

2

螺堵

Screw Plug

15

LD0009210642

2

弹簧

弹簧

16

LD6793450305

2

阀芯

Valve Core

17

LD6793451005

2

阀套

阀套

18

LD0009736130

2

magnet Tubus prop.

magnet Tubus prop.

19

LD0009632149

2

O形橡胶密封圈

O-ring

20

LD0009046063

2

螺母

Nut

21

LD0009515193

1

铆钉

Rivet

22

LD0009515124

1

铆钉

Rivet

23

LD0009632329

2

O形橡胶密封圈

O-ring

24

LD5843433813

2

弹簧座

弹簧座

25

LD5843450416

1

先导阀芯

先导阀芯

26

LD5063013602

1

连接杆

连接杆

27

LD5843407064

1

壳体总成

壳体总成

图序号

Pos.

件号

Part Number

数量

Qty.

中文名称

Part Name

1

LD0009736352

2

solenoid coil 24V-DEU

solenoid coil 24V-DEU

2

LD7777700205

2

保护帽

保护帽
