SANY SY365C SY365CCI2KH EXCAVATOR parts catalog 09
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

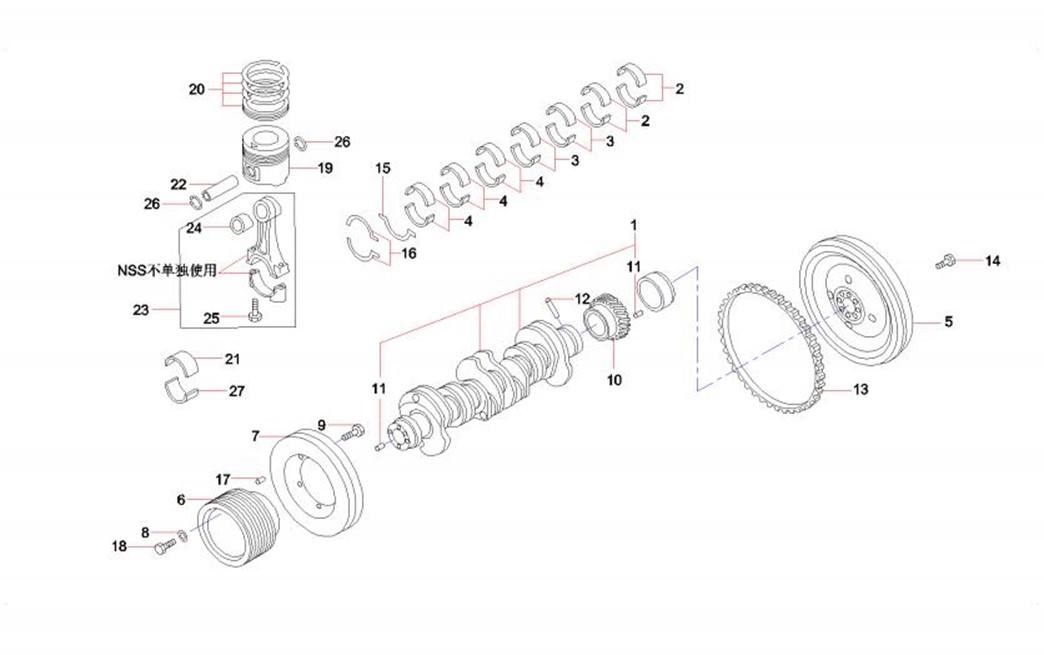

2-73-1 |
1 |
B229900004401 |
1 |
曲轴 |
Crankshaft |
2-73-2 |
2 |
B229900005044 |
7 |
曲轴瓦 蓝 |
Bearing, Crankshaft (Blue) |
2-73-3 |
3 |
B229900005045 |
7 |
曲轴瓦 黑 |
Bearing, Crankshaft (Black) |
2-73-4 |
4 |
B229900005046 |
7 |
曲轴瓦 棕 |
Bearing, Crankshaft (brown) |
2-73-5 |
5 |
B229900004238 |
1 |
飞轮 |
Flywheel |
2-73-6 |
6 |
B229900005128 |
1 |
皮带轮 |
Pulley |
2-73-7 |
7 |
B229900004337 |
1 |
减震盘 |
Damper |
2-73-8 |
8 |
B229900004633 |
4 |
垫圈 |
Washer |
2-73-9 |
9 |
B229900004885 |
6 |
螺栓 |
Bolt |
2-73-10 |
10 |
B229900004402 |
1 |
曲轴齿轮 |
Gear, Crankshaft |
2-73-11 |
11 |
B229900005064 |
2 |
销 |
Dowel |
2-73-12 |
12 |
B229900005067 |
1 |
销 |
Dowel |
2-73-13 |
13 |
B229900004199 |
1 |
齿圈 |
Ring, Gear |
2-73-14 |
14 |
B229900004944 |
8 |
螺栓 |
Bolt |
2-73-15 |
15 |
B229900004202 |
1 |
挡垫 |
Gasket , Retaining |
2-73-16 |
16 |
B229900004203 |
2 |
挡垫 |
Gasket , Retaining |
2-73-17 |
17 |
B229900005057 |
1 |
销 |
Dowel |
2-73-18 |
18 |
B229900004843 |
4 |
螺栓 |
Bolt |
2-73-19 |
19 |
B229900003259 |
6 |
活塞 |
Piston |
2-73-20 |
20 |
B229900003261 |
6 |
活塞环 |
Ring, Piston |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-75-21 |
21 |
B229900004361 |
6 |
连杆瓦 绿 |
Bearing, Connecting Rod (Green) |
2-75-22 |
22 |
B229900003262 |
6 |
活塞销 |
Pin, Piston |
2-75-23 |
23 |
B229900003267 |
6 |
连杆总成 |
Connecting rod GP |
2-75-24 |
24 |
B229900004780 |
6 |
连杆轴套 |
Sleeve |
2-75-25 |
25 |
B229900004778 |
12 |
连杆螺栓 |
Bolt, connecting rod |
2-75-26 |
26 |
B229900004516 |
12 |
挡圈 |
Ring, Retaining |
2-75-27 |
27 |
B229900004362 |
6 |
连杆瓦 黄 |
Bearing, Connecting Rod (Yellow) |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

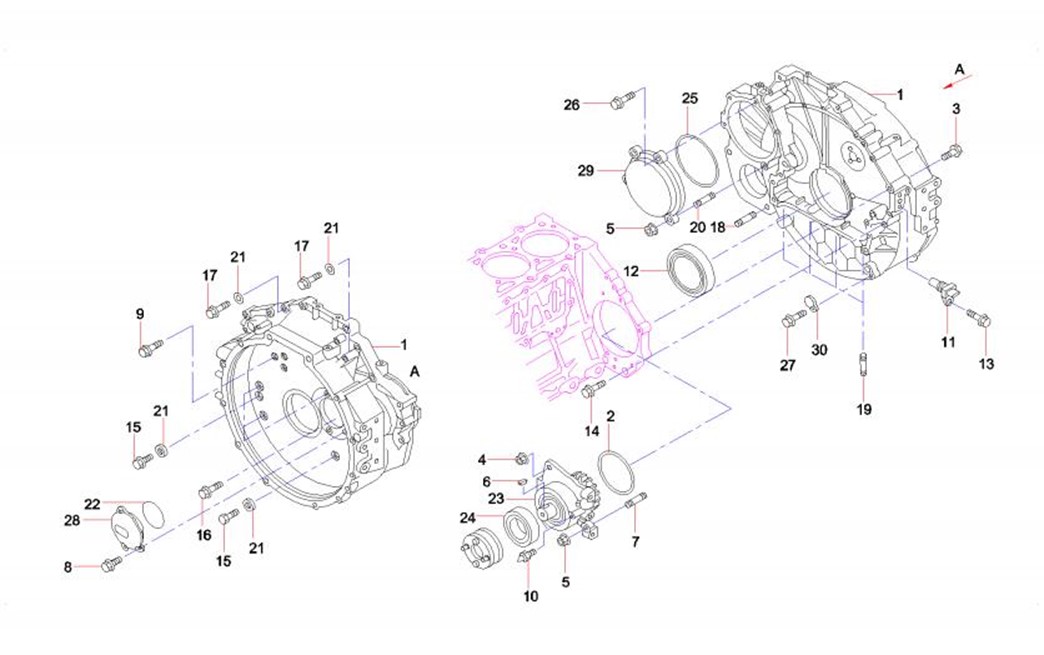

2-77-1 |
1 |
B229900004241 |
1 |
飞轮壳 |
Housing AS, Flywheel |
2-77-2 |
2 |
B229900004523 |
1 |
垫片 |
Gasket |
2-77-3 |
3 |
B229900004893 |
1 |
螺栓 M12×100凸缘 |
Bolt |
2-77-4 |
4 |
B229900004800 |
2 |
螺母 M10凸缘 |
Nut |
2-77-5 |
5 |
B229900004804 |
1 |
螺母 M12凸缘 |
Nut |
2-77-6 |
6 |
B229900004340 |
1 |
键 |
Key |
2-77-7 |
7 |
B229900005010 |
1 |
螺柱 |
Stud |
2-77-8 |
8 |
B229900004869 |
3 |
螺栓 M8×14凸缘 |
Bolt |
2-77-9 |
9 |
B229900004851 |
3 |
螺栓 M8×20凸缘 |
Bolt |
2-77-10 |
10 |
B229900005110 |
1 |
指示器 |
Pointer |
2-77-11 |
11 |
B240600000330 |
1 |
传感器 |
Sensor |
2-77-12 |
12 |
B230101001796 |
1 |
油封 |
Seal, Crankshaft (Rear) |
2-77-13 |
13 |
B229900004848 |
1 |
螺栓 M6×16凸缘 |
Bolt |
2-77-14 |
14 |
B229900004844 |
1 |
螺栓 M12×60凸缘 |
Bolt |
2-77-15 |
15 |
B229900004890 |
1 |
螺栓 M10×50凸缘 |
Bolt |
2-77-16 |
16 |
B229900004946 |
1 |
螺栓 M14×27凸缘 |
Bolt |
2-77-17 |
17 |
B229900004845 |
1 |
螺栓 |
Bolt |
2-77-18 |
18 |
B229900005007 |
2 |
螺柱 |
Stud |
2-77-19 |
19 |
B229900005012 |
4 |
螺柱 |
Stud |
2-77-20 |
20 |
B229900005006 |
1 |
螺柱 |
Stud |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-79-21 |
21 |
B229900004600 |
12 |
垫圈 |
Washer |
2-79-22 |
22 |
B229900004601 |
1 |
垫圈 |
Washer |
2-79-23 |
23 |
B220301000575 |
1 |
油泵连接盘 |
Base, Injection Pump (Fuel) |
2-79-24 |
24 |
B230101001793 |
1 |
油封 |
Seal, Crankshaft (Front) |
2-79-25 |
25 |
B229900004526 |
1 |
垫片 |
Gasket |
2-79-26 |
26 |
B229900004894 |
3 |
螺栓 M12×70凸缘 |
Bolt |
2-79-27 |
27 |
B229900004847 |
1 |
螺栓 |
Bolt |
2-79-28 |
28 |
B229900004257 |
1 |
盖 |
Cover |
2-79-29 |
29 |
B229900004261 |
1 |
盖 |
Cover |
2-79-30 |
30 |
B229900004250 |
1 |
盖 |
Cover |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

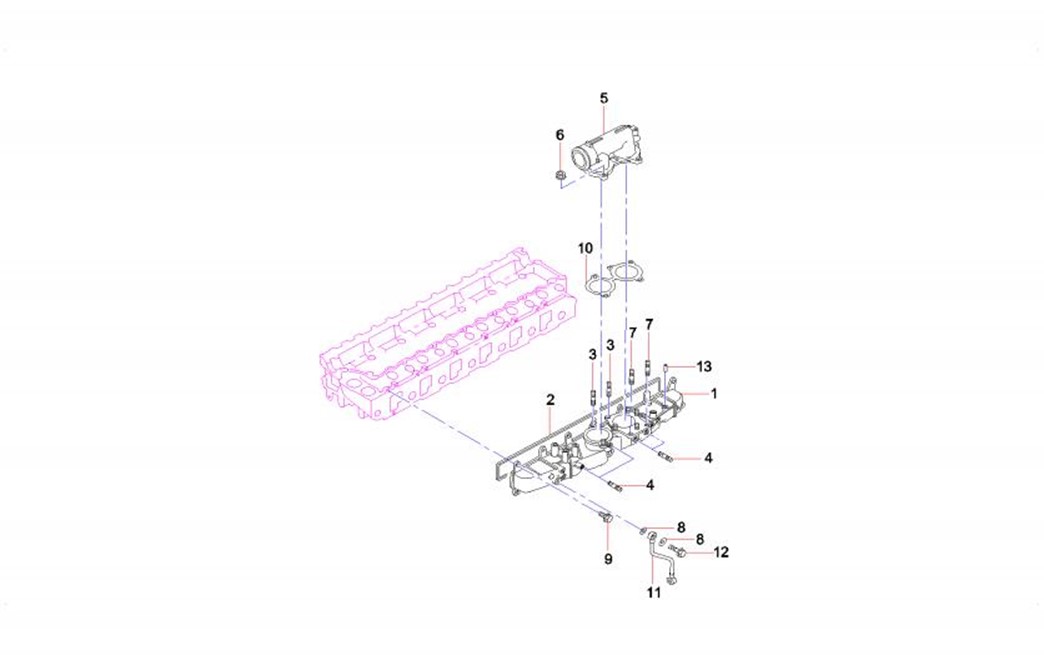

2-81-1 |
1 |
B229900004347 |
1 |
进气管 |
Pipe, air inlet |
2-81-2 |
2 |
B229900004348 |
1 |
进气管垫 |
Gasket |
2-81-3 |
3 |
B229900005001 |
5 |
螺柱 |
Stud |
2-81-4 |
4 |
B229900005000 |
5 |
螺柱 |
Stud |
2-81-5 |
5 |
B229900004353 |
1 |
进气歧管 |
Manifold, Air Inlet |
2-81-6 |
6 |
B229900004799 |
5 |
螺母 |
Nut |
2-81-7 |
7 |
B229900005005 |
2 |
螺柱 |
Stud |
2-81-8 |
8 |
B229900004569 |
2 |
垫片 |
Shim |
2-81-9 |
9 |
B229900004897 |
14 |
螺栓 M8×25凸缘 |
Bolt |
2-81-10 |
10 |
B229900004561 |
1 |
垫片 |
Gasket |
2-81-11 |
11 |
B229900004293 |
1 |
管 |
Tube |
2-81-12 |
12 |
B229900004739 |
1 |
铰接螺栓 |
Link Bolt |
2-81-13 |
13 |
B229900005066 |
1 |
销 |
Dowel |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

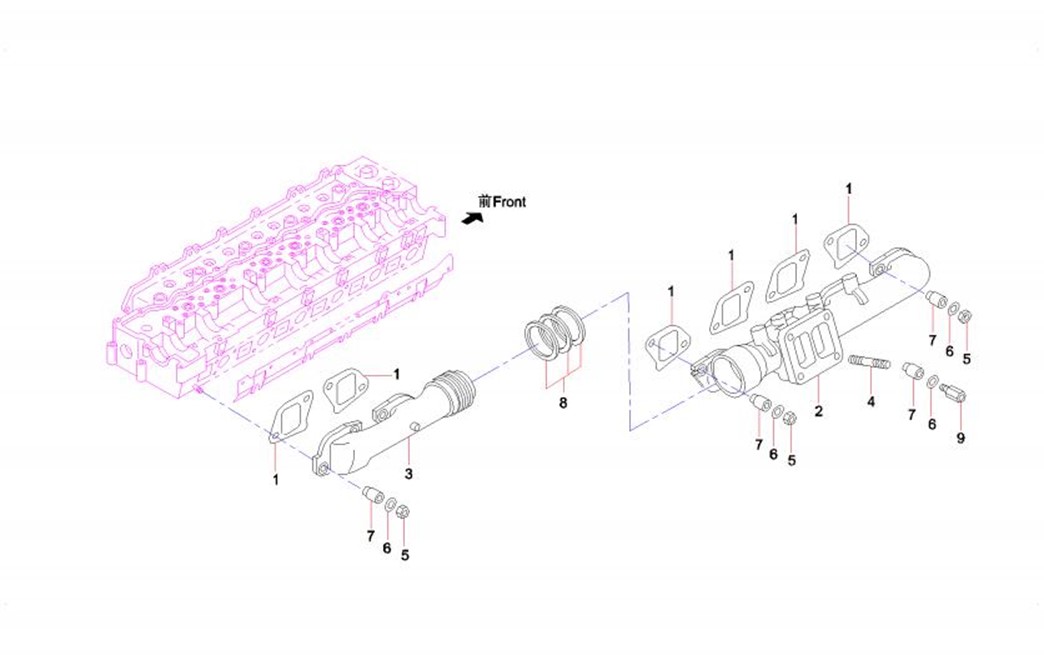

2-83-1 |
1 |
B229900004385 |
6 |
排气管垫 |
Gasket |
2-83-2 |
2 |
B229900003269 |
1 |
排气管(前) |
Manifold, Exhaust (Front) |
2-83-3 |
3 |
B229900003268 |
1 |
排气管(后) |
Manifold, Exhaust (Rear) |
2-83-4 |
4 |
B229900003744 |
1 |
排气歧管双头螺栓 五十铃 |
Stud |
2-83-5 |
5 |
B229900004803 |
11 |
螺母 M10凸缘 |
Nut |
2-83-6 |
6 |
B229900004590 |
12 |
垫圈 |
Washer |
2-83-7 |
7 |
B229900004313 |
12 |
过渡套 |
Sleeve, Spacer |
2-83-8 |
8 |
B230101001779 |
1 |
密封环 |
Ring, Seal |
2-83-9 |
9 |
B229900004721 |
1 |
管螺母 |
Nut, Pipe |
